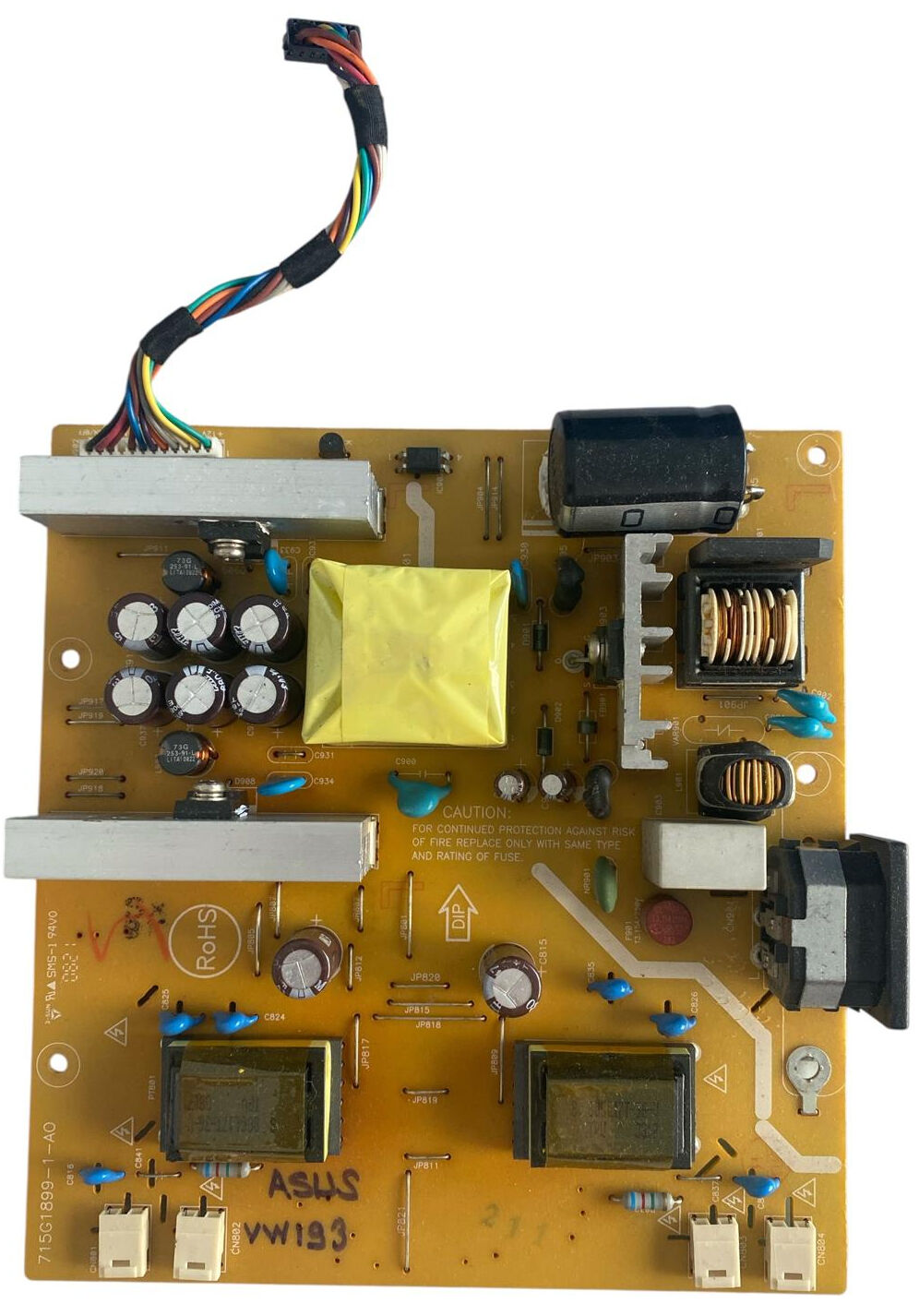

715G1899-1-AO Besleme Kartı Orijinal 715G1899-1 VW193 VW193D Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Asus markasının 19 inç LCD monitör modellerinde (başta Asus VW193, VW193D, VW193S, VW193T serileri olmak üzere) kullanılan orijinal TPV / TP-LINK üretimi 715G1899-1-AO (PCB Kodu: 715G1899-1 / 715G1899-1-AO) dâhili inverter trafolu monitör besleme kartıdır (Monitor Power Supply Unit / SMPS & Inverter Board). Teknik servis laboratuvarımızda stand-by (5V) ve ana kart/panel besleme gerilimleri (12V) ile ekran CCFL florasan tüplerini besleyen dâhili yüksek voltaj inverter katları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. PCB üzerinde 715G1899-1-AO baskısı ve kart üzerinde ASUS VW193 model işareti açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): Şebeke AC giriş katından giren akım; emniyet sigortası, varistör, X/Y filtre kondansatörleri ve EMI süzgeç bobin yapısından geçirilerek süzülür. Yüksek voltaj filtre kondansatörü ve sarı izolasyonlu ana SMPS trafosu üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Alüminyum soğutucu panele bağlı doğrultucu mosfetler, filtre bobinleri ve kaliteli elektrolitik kondansatör grupları ile monitör anakartı için gerekli olan 5V ve 12V besleme hatlarını tamamen stabil bir şekilde üretir. Soketli dâhili sinyal/besleme kablo demeti kart üzerinde hazır montajlıdır.

• Dâhili CCFL Inverter Katı (Alt Bölge): 19 inç LCD panel CCFL arka aydınlatma tüplerini süren çift yüksek voltaj trafosu ve 4 adet florasan çıkış soketi (CN801, CN802, CN803, CN804) ile monitör paneline kararlı ve titreşimsiz parlaklık sağlar.
