AOC 32M3 Uyumlu Hibrit Anakart – TP.SK108.PB818 Entegre Beslemeli Orijinal LED TV Main Board

AOC’nin dahili uydu alıcılı kompakt segment 32M3 modeli başta olmak üzere birçok yeni nesil LED televizyonda kullanılan; harici güç kartı gereksinimini ortadan kaldırarak besleme katı (Power Board) ile ana kontrol kartını tek bir şasi üzerinde birleştiren TP.SK108.PB818 parça numaralı orijinal hibrit televizyon ana kartıdır (Combo Main Board). Doğrudan 220V şebeke elektriğini bünyesindeki HOT katında doğrultarak işlemci, panel görüntü data çıkışları, ses amplifikatör döngüleri ve tuner hatlarını tek bir merkezden yöneten yüksek entegrasyonlu ve enerji verimli bir donanımdır. Canlı yeşil renkli çok katmanlı FR-4 PCB mimarisi üzerine inşa edilmiştir.

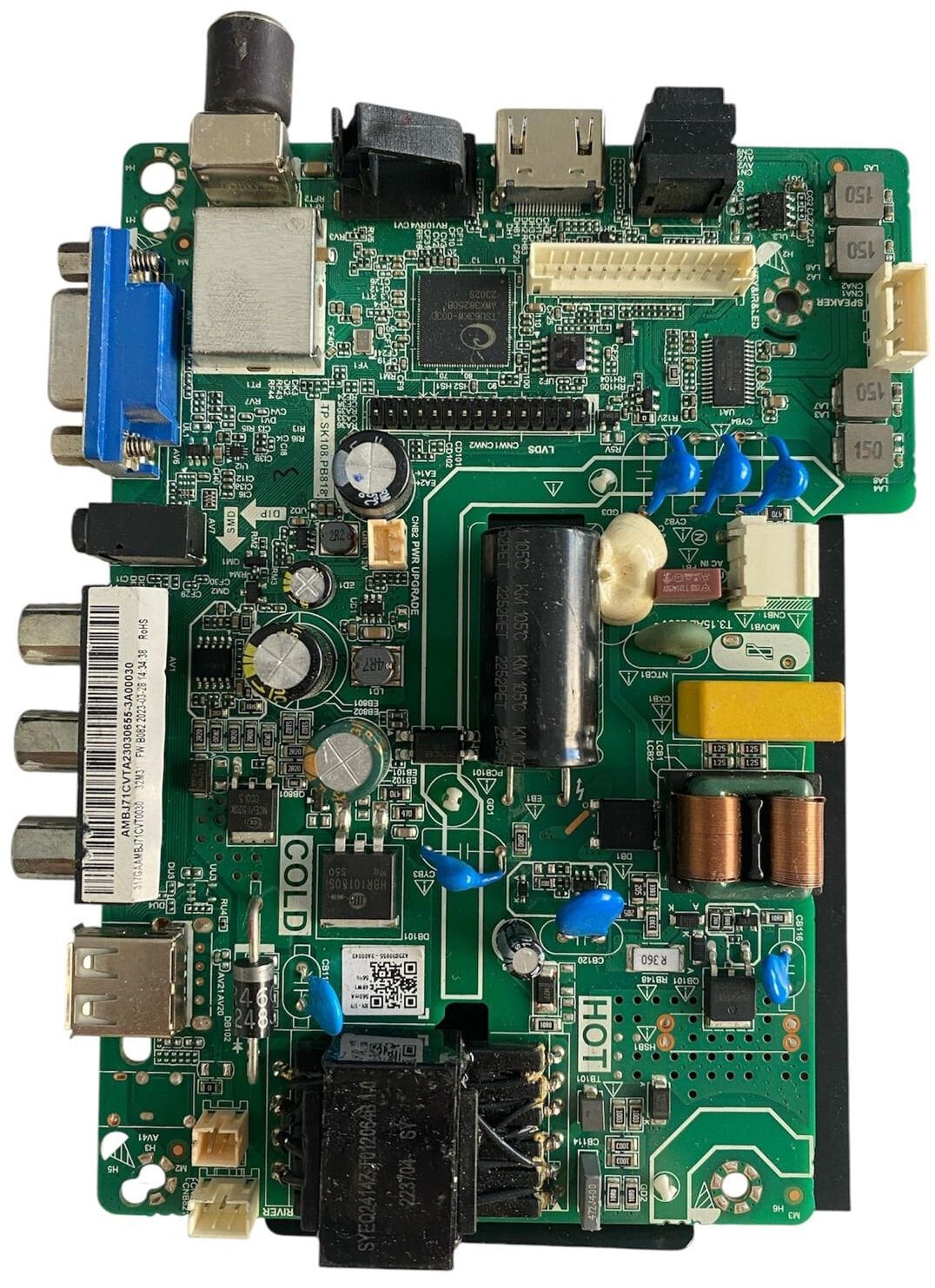

Kartın donanım şeması incelendiğinde; sağ alt kısımda yer alan yüksek gerilim (HOT) katında şebeke filtre bobinleri, koruma sigortası, kalın siyah silindirik KM 105°C ana yüksek voltaj filtre kondansatörü ve alt merkezde konumlandırılmış siyah yalıtkan sargılı SYEQ2414Z 223704 kodlu ana güç trafosu yer alır. Sol üst taraftaki düşük gerilim (COLD) işlemci katında ise sistemin tüm görüntü sinyal işleme ve port yönetim süreçlerini yürüten TSUM56KJW-003D ana kontrol işlemcisi (SoC) ve frekans kristali görev yapmaktadır. Kartın bağlantı zenginliği ve harici giriş portları incelendiğinde; sol ve üst kenarlarda dikey entegre uydu/anten (LNB) tuner modülü, 1 adet VGA dikey bilgisayar girişi, 1 adet dikey HDMI portu, dikey USB soketi, kulaklık çıkışı, AV RCA komponent ses-görüntü jakları ve sağ üst kısımda yer alan dahili hoparlör çıkış soketleri (CNA1 / CNA2) yer almaktadır. Merkez katmanda panel veri akışını sağlayan dikey CNW1 / CNW2 LVDS pin arayüzü ile kartın sol kenarındaki beyaz kağıt etiket üzerinde "AMBJ71CVTA23030655-3A00030 32M3" fabrika üretim kimlik numarası bulunmaktadır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından voltaj döngüleri, HDMI/USB port veri akışları ve panel sinyal kararlılıkları test edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELS VE TEKNİK DETAYLAR:

• Uyumlu TV ve Panel Serileri: Başta AOC 32M3 (Model: 32M3, 220V ~ 50Hz 50W, Üretim Tarihi: 2023-04-19) televizyon modeli olmak üzere; iç şasi vida montaj delikleri, dikey port çıkış yuvaları, panel LVDS pin yapısı ve TP.SK108.PB818 ana kart kodu birebir eşleşen tüm uyumlu 32 inç ($82\text{ Ekran}$) LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Şasi Anakart Kodu: TP.SK108.PB818, Beyaz Barkod Seri No: AMBJ71CVTA23030655-3A00030, Fabrika Yazılım Sürümü: FW: B082 2023-03-28, Ana İşlemci: TSUM56KJW-003D, Güç Trafosu: SYEQ2414Z, RoHS Uyumlu Üretim.

⚠️ TEKNİK NOT: Entegre besleme katına sahip hibrit (combo) televizyon ana kartıdır. Bu kart modelinde yüksek voltaj taşıyan AC giriş hatları ile hassas dijital işlemci yolları tek bir yüzeyde toplandığından; yıldırım düşmesi sonucu LNB anten hattından gelebilecek aşırı akımlara, HDMI portlarına yapılan sıcak bağlantılardaki (Hot-Plug) statik deşarjlara veya şebeke dalgalanmalarına karşı hassastır. Kartın HOT besleme katındaki koruma diyotlarının veya direkt TSUM56KJW ana işlemcisinin kilitlenmesi sık karşılaşılan arızalardandır. Cihazın standby (kırmızı) ışığının hiç yanmaması, ışığın kırmızıda takılı kalıp cihazın açılmaması, AOC logosunda donması veya sesin gelip görüntünün harici fenerle bakıldığında arkada çok silik belirmesi (LED sürücü katı arızası) durumlarında bu kartın değişimi gereklidir. Satın almadan önce eski arızalı kartınızın kodunun TP.SK108.PB818 olduğunu ilan görsellerimizle birebir karşılaştırarak emin olunuz.
