AOC G2590VXQ Monitör Besleme Kartı – 715G8852-P02-000-001S Orijinal Power Supply

AOC’nin yüksek performanslı oyuncu (Gaming) monitörü serilerinde kullanılan, 715G8852-P02-000-001S şase numaralı orijinal monitör güç besleme kontrol kartıdır (Power Board / Power Supply). AOC G2590VXQ, G2590 serileri ve uyumlu LCD/LED oyuncu monitörlerinin şebekeden aldığı 220V alternatif akımı ($AC$), ana kontrol kartı (Main Board) ve LED panel aydınlatma (Backlight) sürücü devrelerinin ihtiyaç duyduğu kararlı doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır.

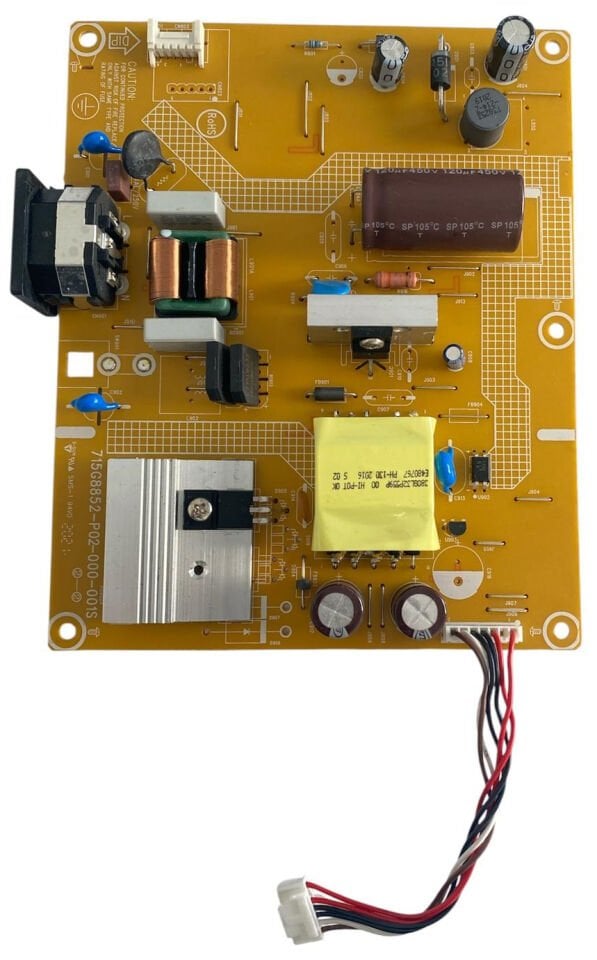

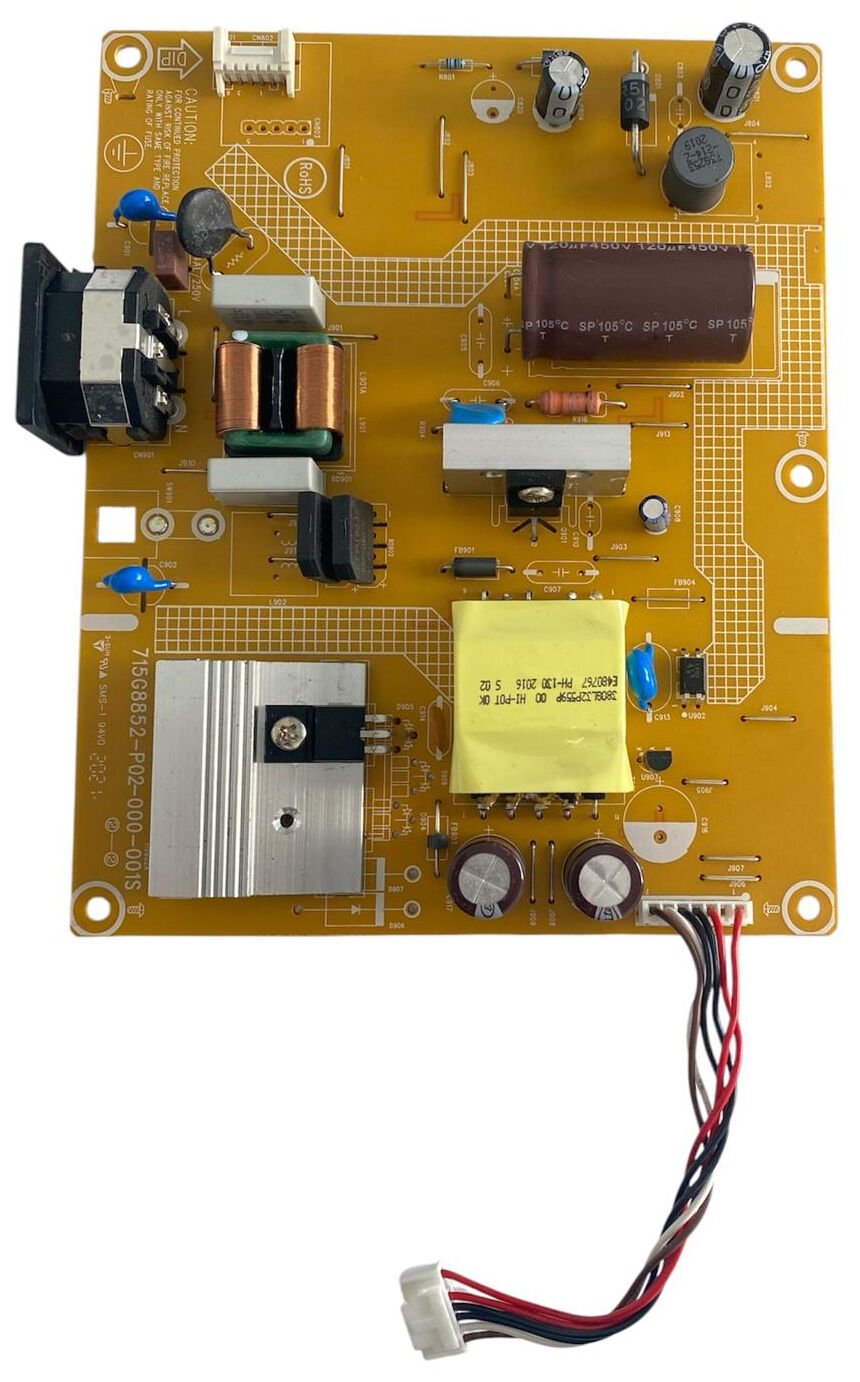

Yüksek kaliteli komponent mimarisine sahip olan bu güç kartı üzerinde; şebeke gürültülerini filtreleyen kararlı bir AC giriş katı (EMI/EMC filtre bobinleri ve sigorta grubu), regülasyonu sağlayan yatay yerleşimli büyük ana yüksek voltaj kondansatörü ($120\mu\text{F } 450\text{V}$), geniş alüminyum soğutucu blok üzerine entegre edilmiş güçlü anahtarlama (SMPS) transistörü ve merkezde yüksek yalıtımlı 380GL32P559P ana trafo grubu yer almaktadır. Çıkış katında yer alan düşük ESR değerlerine sahip elektrolitik kondansatörler sayesinde monitörün ana kartına pürüzsüz ve dalgalanmasız enerji akışı sağlanır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj çıkış döngüleri, yük altındaki akım kararlılığı ve kısa devre koruma mekanizmaları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu Monitör Serileri: Başta AOC G2590VXQ, G2590 serileri olmak üzere; iç kasa şasi vidalama yerleşimi, ana karta giden soketli kablo pin dizilimi, LED bar aydınlatma voltaj değerleri ve 715G8852-P02-000-001S parça kodu birebir eşleşen tüm AOC ve uyumlu LCD/LED oyuncu monitörleri.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: 715G8852-P02-000-001S, Trafo Üzerindeki Stok Kodu: 380GL32P559P 00 HI-POT OK E480767 PH-130 2016 S 02, Büyük Kondansatör Değeri: $120\mu\text{F } 450\text{V } 105^\circ\text{C}$, Baskı Standartları: SMS-1 94V-0, RoHS, DIP.

⚠️ TEKNİK NOT: LCD/LED monitör güç besleme kartıdır (Power Board). Monitörlerde sıklıkla karşılaşılan; cihazın ön bildirim LED ışığının hiç yanmaması (cihaza hiç enerji gelmemesi), monitörün açılmaya çalışırken çıt çıt ses vermesi ama açılmaması, ekran arka aydınlatmasının (LED'lerin) anlık yanıp sönmesi veya cihazın yük altındayken (oyun esnasında veya yüksek yenileme hızlarında) aniden kapanması gibi arızalar doğrudan bu besleme kartı üzerindeki yüksek voltaj kondansatörlerinin kurumasından, SMPS entegresinin veya diyotların kısa devreye düşmesinden kaynaklanır. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki 715G8852-P02-000-001S kodunu ve kablo soket yapılarını ilan resmimizle birebir karşılaştırarak satın alınız.
