Arçelik A22-LB-X329 Anakart ZU4190R-1 MST6110VS-LF-V8 Main Board

Arçelik'in çok tutulan 22 inçlik dâhili uydu alıcısız, kompakt serilerinden olan Arçelik A22-LB-X329 LED TV başta olmak üzere aynı şase mimarisini ve bağlantı arayüzünü kullanan uyumlu televizyon modelleriyle %100 uyumlu orijinal ZU4190R-1 parça numaralı televizyon ana kartıdır (Main Board). Teknik servis laboratuvarımızda dâhili Mstar işlemci veri yolları, HDMI kaynak geçişleri, tuner frekans kilitlenmesi ve panel LVDS görüntü çıkış hatları suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır.

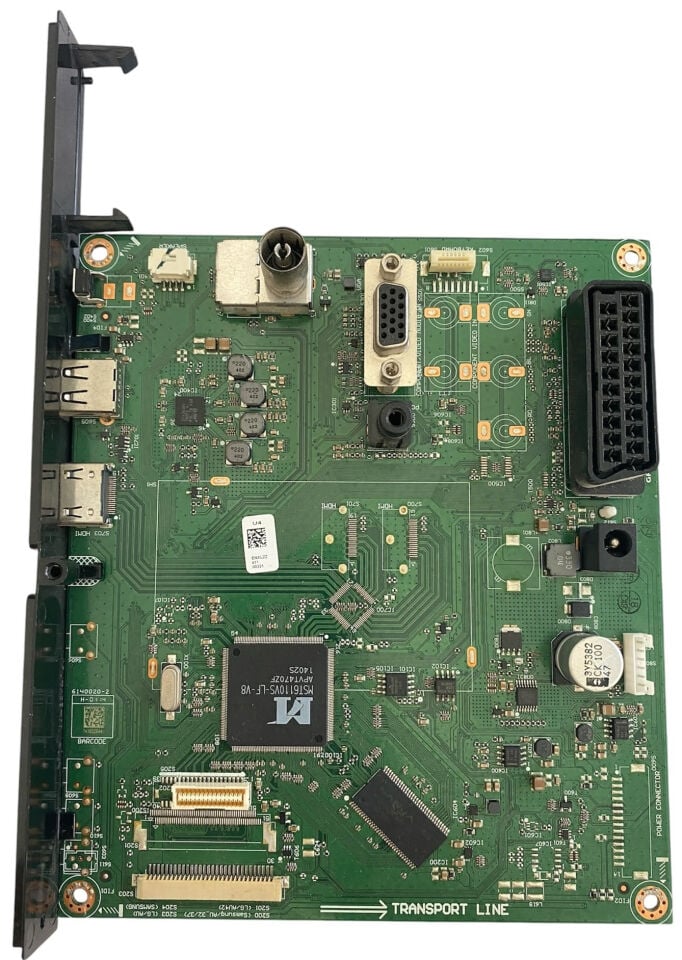

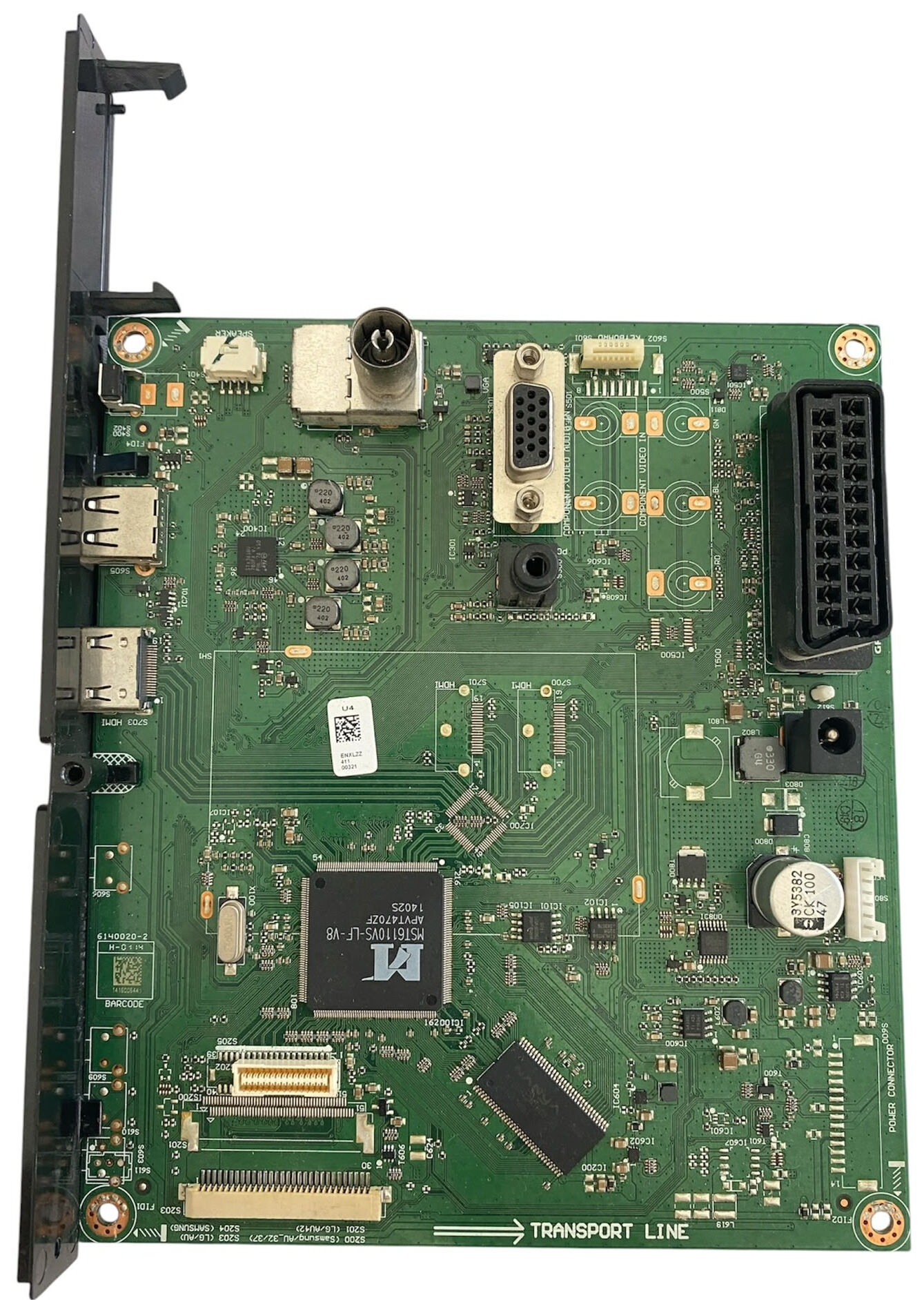

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Ana İşlem Kontrolü: Kartın tam merkezinde sistemin ana beyni olan ve kararlı görüntü işleme performansı sunan Mstar üretimi MST6110VS-LF-V8 kare BGA entegre işlemci yer almaktadır. İşlemcinin hemen çevresindeki dâhili regülatör katları, işlemciye giden voltajı filtreleyerek donma ve kasma problemlerini engeller.

• Giriş-Çıkış Portları: Kartın üst kısmında metal korumalı RF analog/dijital anten tuneri, bilgisayar bağlantısı için dikey VGA (D-Sub) girişi ve PC ses jakı; sağ kenarda ise dikey konumlandırılmış geniş siyah SCART soketi yer alır. Sol yan şeritte ise dikey sac braket ile desteklenmiş çift katlı USB portu ve 1 adet HDMI arabirimi konumlandırılmıştır.

• Besleme Tipi ve Panel Bağlantıları: Kartın sağ orta kısmında, cihazın harici bir adaptörle çalışmasını sağlayan silindirik dikey DC güç giriş konnektörü yer alır. Alt kısımda ise panel şerit kablolarının bağlandığı çift sıra tırnaklı LVDS veri ve sinyal aktarım soketleri sıralanmıştır. Kartın altındaki TRANSPORT LINE beyaz ok serigrafisi ayırt edici tescilidir.
