Arçelik A32LB4310 Besleme Kartı – FSP059-3F01 Orijinal Çıkma Power Supply

Arçelik, Beko ve Grundig 32 inç ($82\text{ Ekran}$) LED televizyon gruplarında kullanılan, dünyaca ünlü güç kaynağı üreticisi FSP imzalı FSP059-3F01 (Parça No: 30701914) orijinal çıkma televizyon besleme (Power Supply) kartıdır. Şebeke elektriğini ($220\text{V}-240\text{V AC}$) filtreleyerek ana kartın kararlı çalışması için gerekli olan $12\text{V}$ ile ekran arka aydınlatmasının (LED barların) ihtiyaç duyduğu $24\text{V}$ yüksek akım gerilimlerini üreten, dayanıklı tek katmanlı sarı PCB mimarisine sahip orijinal güç modülüdür.

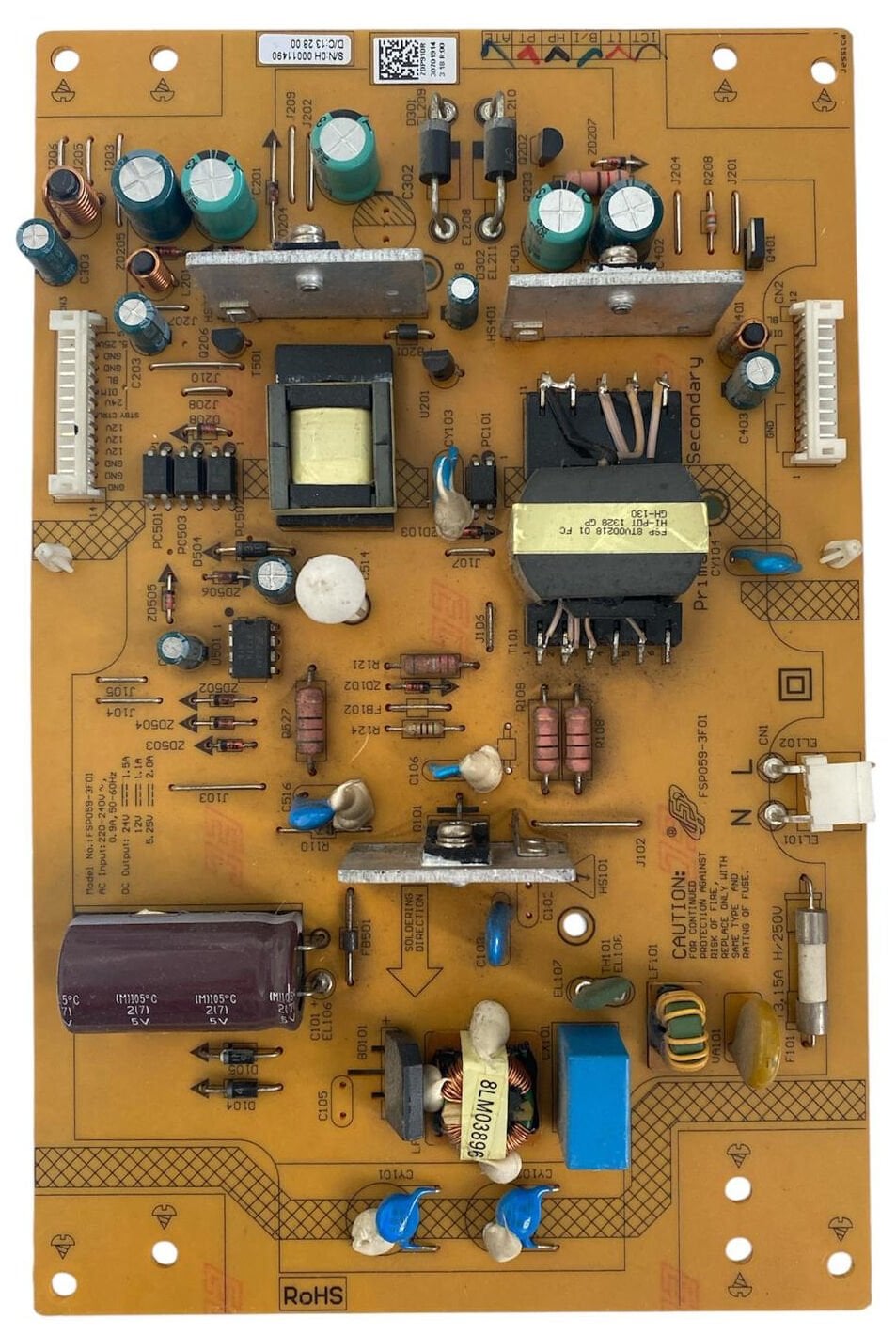

Kartın teknik komponent mimarisi incelendiğinde; sağ alt köşede dikey yerleşimli standart iki pinli AC şebeke giriş soketi (CN1), koruyucu F1 (3.15A/250V) cam sigortası ve şebeke parazitlerini süzmek için konumlandırılmış mavi renkli EMI filtre kondansatör katı yer alır. Giriş hattının hemen sol üstünde, yüksek voltajı doğrultup sisteme aktaran yatay yerleşimli büyük, mor kılıflı yüksek ısıl dayanımlı ($105^{\circ}\text{C}$) ana filtre kondansatörü konumlandırılmıştır. Kartın merkezinde "HOT" (Canlı) ve "SECONDARY" (Yalıtılmış) şaseleri birbirinden ayıran kalın izolasyon çizgisinin üzerinde, sistem gerilimlerini basamaklayan sarı izolasyon bantlı FSP 8TU00218 01 FC kodlu güçlü ana trafo modülü yer alır. Trafonun hemen arkasında, yüksek akım geçişlerinde oluşan ısıyı sönümlemek amacıyla yerleştirilmiş iki adet dikey alüminyum soğutucu (Heatsink) plaka ve bu plakalara vidalanmış güç mosfetleri/diyot grupları bulunur. Kartın üst ve sol kenarlarında ise ana karta temiz DC voltaj sağlayan 12 pinli CN2 soketi ile LED barları besleyen 5 pinli CN3 çıkış konnektörü eksiksiz yer almaktadır.
