Arçelik A40 LB 4329 Besleme Kartı – FSP115-3F02 Orijinal LED TV Power Supply

Arçelik’in geniş şasili ve uydu alıcılı popüler A40 LB 4329 modeli 40 inç LED televizyonları için güç elektroniği komponent üreticisi FSP Group tarafından tasarlanmış, FSP115-3F02 (Z6C910R) parça numaralı orijinal televizyon güç besleme kartıdır (Power Board / Power Supply). Cihazın şebekeden çektiği 220-240V alternatif akımı ($AC$), televizyon ana kartının (Main Board) stabil çalışması ve ekran panel arkasındaki LED aydınlatma barlarının (LED Backlight) hatasız sürülebilmesi için gereken farklı doğru akım ($DC$) voltaj kademelerine dönüştüren ana enerji merkezidir. Isı ve yüksek gerilim yalıtımı optimize edilmiş açık bej renkli tek katmanlı FR-4 PCB mimarisine sahiptir.

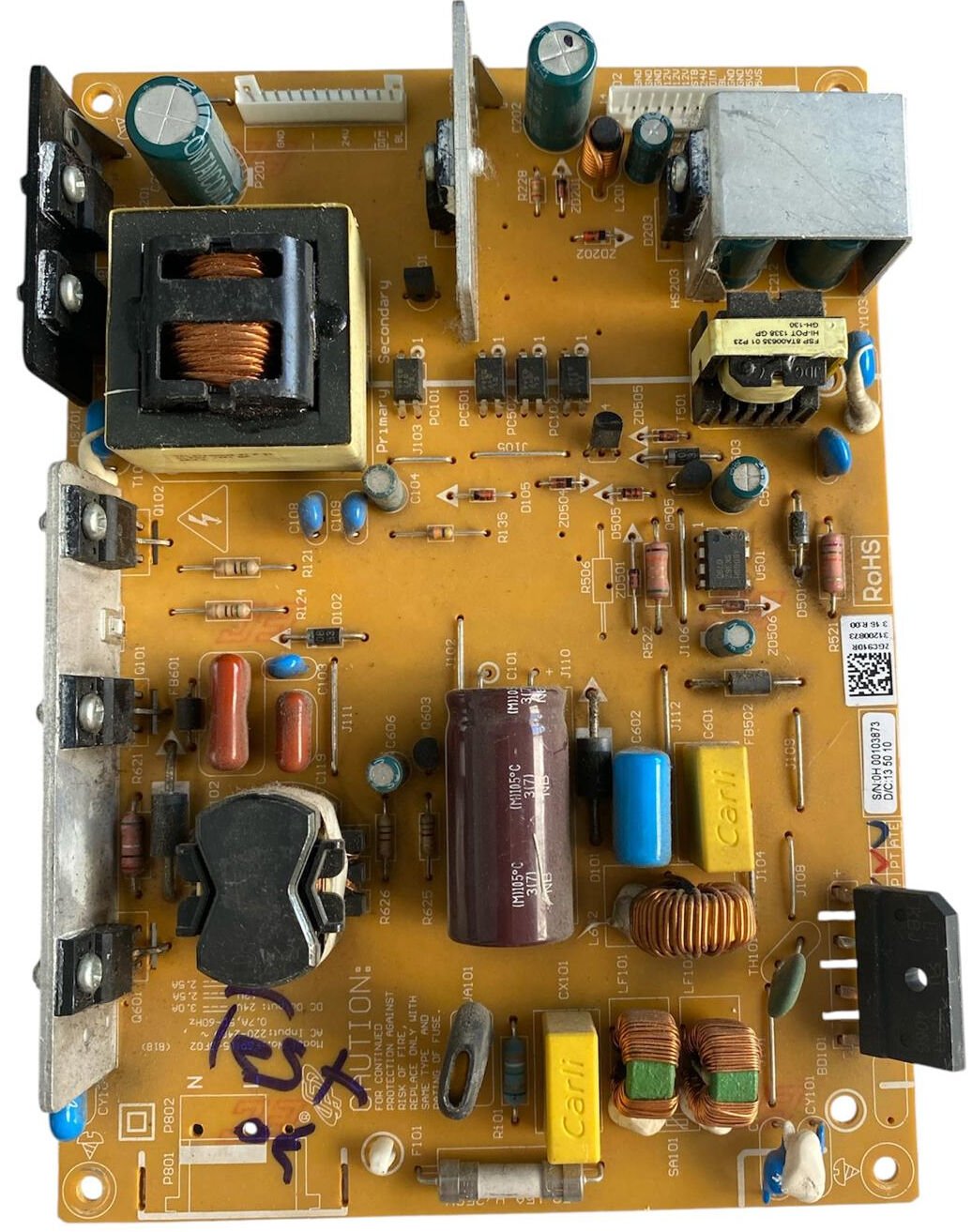

Kartın teknik tasarımı incelendiğinde; giriş (HOT) şebeke katmanında parazit süzücü çift sargılı dikey Carli EMI hat filtre bobinleri, koruma sigortası, varistör bileşenleri ve şebeke akımını doğrultup süzen tam merkez yerleşimli kalın bordo renkli (M)105°C yüksek voltaj ana filtre silindir kondansatörü konumlandırılmıştır. Voltaj dönüşüm, dönüştürme ve regülasyon döngüsünü sağlamak amacıyla sol üst köşede FSP B0101 Primary Secondary kodlu ana güç trafosu ile sağ üst katmanda LED barları besleyen ikincil invertör trafosu (FSP 8TA00635 01 P23 GH-130) görev yapmaktadır. Yüksek akım ve voltaj altında çalışan regülatör transistörleri (MOSFET), ısıyı kart üzerinden uzaklaştırmak için sol kenardaki uzun alüminyum ve üst taraftaki küçük siyah kaplamalı blok soğutuculara (heatsink) vidalanmıştır. Çıkış katmanında (COLD) yer alan filtre kondansatör grupları ve ana karta voltaj dağıtan çoklu pin çıkış soketi (P201) sorunsuz durumdadır. Kart üzerine teknik servis laboratuvarımızda mavi kalemle "Test" notu düşülmüş olup; uzman teknisyenlerimiz tarafından AC/DC voltaj döngüleri, yük testleri ve akım stabilitesi kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta Arçelik A40 LB 4329 olmak üzere; iç şasi vida montaj yerleşimi, ana karta giden çoklu besleme pin soket yapısı, LED bar çıkış kablo hatları ve FSP115-3F02 parça kodu birebir eşleşen tüm uyumlu 40 inç ($102\text{ Ekran}$) Arçelik, Beko ve Grundig LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: FSP Model No: FSP115-3F02, FSP Kod: FSP115-3F02 (818), Üretici Barkod Seri No: S/N: OH 00103873 D/C: 13 50 10, Şasi Baskı Kodu: Z6C910R / 31200673 3 16 R.00, AC Giriş Değerleri: 220-240V ~ 0.7A 50-60Hz, DC Çıkış Değerleri: 24V === 2.5A, Trafolar: FSP B0101 / FSP 8TA00635.

⚠️ TEKNİK NOT: Televizyon güç besleme kartıdır (Power Supply). Arçelik’in bu şaselerinde; ev/iş yeri elektrik şebekesindeki ani voltaj şoklarına, yıldırım düşmelerine veya panel arkasındaki LED barların ömrünü tamamlayarak kısa devre yapmasına bağlı olarak besleme kartı üzerindeki koruma diyotlarının patlaması veya FSP ana PWM kontrol entegresinin yanması sık karşılaşılan bir arızadır. Televizyonun ön panelindeki standby (kırmızı) ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının yanması ama kumandadan komut verilince cihazın açılmaması veya televizyon açıldığında Arçelik logosunun anlık görünüp ekran ışığının hemen sönmesi (sesin kalıp görüntünün gitmesi) durumlarında bu besleme kartının değişimi gereklidir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal kartınızın üzerindeki FSP115-3F02 kodunu referans gösterilen bcf82210-18ac-4a7a-8b74-589beaaf6374.jpg ilan görselimizle birebir karşılaştırarak satın alınız.
