Arçelik A40 LB 6536 Besleme Kartı Delta DPS-120AP-2 2950338303 Orijinal TV Power Supply

Arçelik A40 LB 6536 model 40 inç Full HD LED televizyon serileri ile %100 fabrikasyon uyumlu, endüstri lideri Delta Electronics tarafından üretilmiş orijinal DPS-120AP-2 parça numaralı (Üretici Kodu: 2950338303) televizyon güç besleme (Power Supply / PSU) kartıdır. Arçelik televizyonların ihtiyaç duyduğu tüm kararlı çalışma voltajlarını ve panel içi arka aydınlatma akımını sağlayan dâhili LED sürücülü (Inverter) üst segment şasedir.

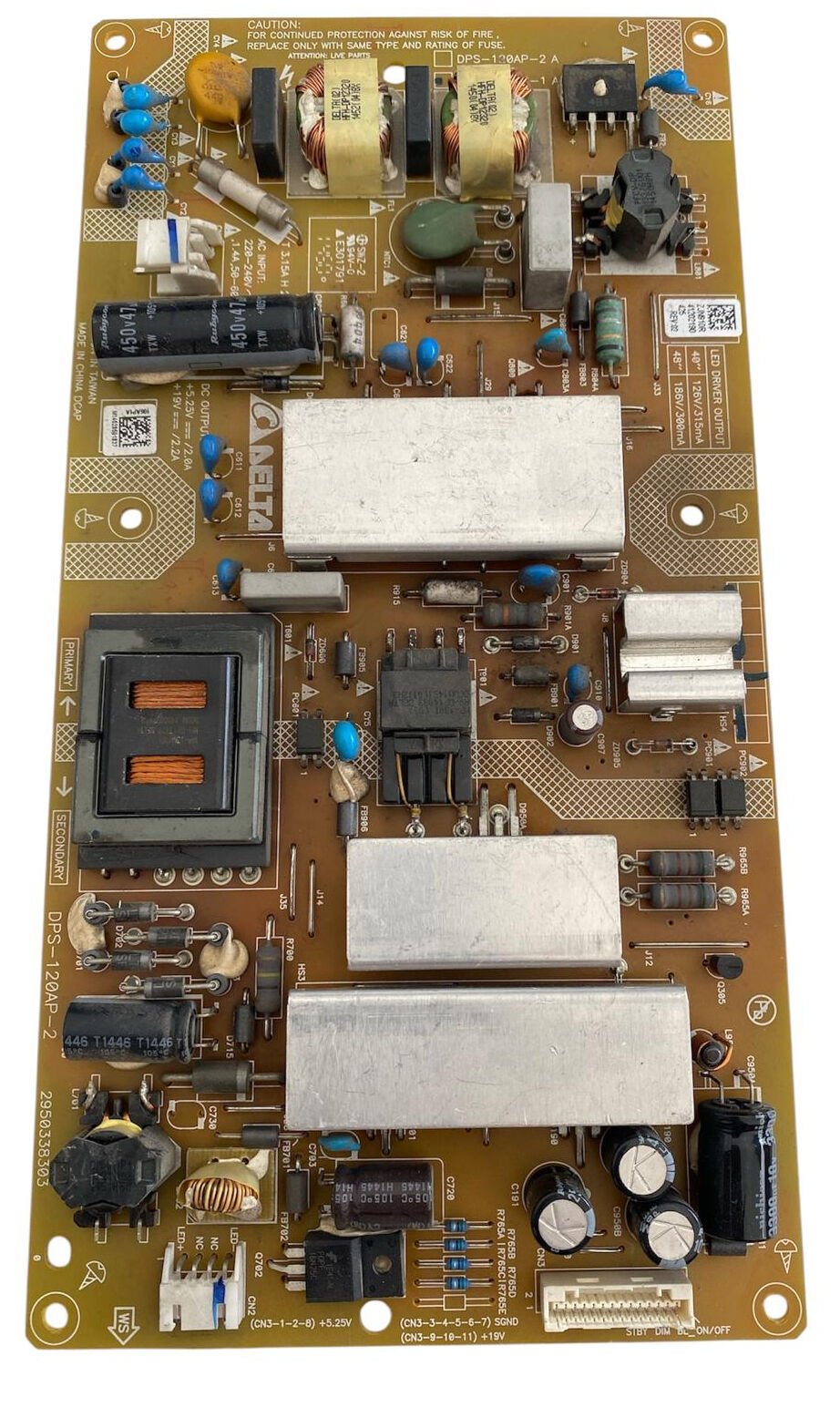

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Filtre Katı (PRIMARY): Üst bölümde AC 220V şebeke elektrik giriş soketi, akım koruma sigortası, parazit önleyici çift sargılı şebeke EMI filtre bobinleri ve sarı süzücü kutu kondansatörler yer alır. Hemen altında yüksek gerilim doğrultma görevini üstlenen büyük silindirik mat siyah Rubycon marka ana filtre kondansatörü (450V 47µF) konumlandırılmıştır.

• Güç Dönüşüm Katı: Kartın sol merkez düzleminde, yüksek gerilimli primer ve düşük gerilimli sekonder katları birbirinden güvenli şekilde ayıran, siyah koruma bandına sahip Delta üretimi ana switching güç trafosu yer alır.

• Soğutma ve Voltaj Çıkış Grubu (SECONDARY): Kartın merkezinden alt bölümüne doğru, yüksek akım altında çalışan schottky diyotları ve MOSFET anahtarlama elemanlarını kararlı ısıda tutmak amacıyla 3 adet geniş yüzeyli yatay alüminyum soğutucu blok (Heatsink) konumlandırılmıştır. Sağ tarafta anakarta giden voltajları (+5.25V / +12V / +19V) dağıtan CN3 ana soket grubu yer alırken, sağ üst köşede ise doğrudan panel içi LED aydınlatmaları besleyen ve panel boyutuna göre akım regülasyonu sağlayan 40" / 48" / 55" tablolara sahip özel dâhili LED sürücü çıkış katı (CN2) yer almaktadır.
