Arçelik A40LB5533 Besleme Kartı VTY194-05 Orijinal LED TV Power Supply

Arçelik A40LB5533 başta olmak üzere Arçelik, Beko ve Grundig markalarının 40 inç (102 Ekran) Slim LED televizyonlarında kullanılan orijinal Arçelik grubu üretimi UTY194-05 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj regülasyonları, ana kartı besleyen düşük voltaj çıkış hatları ve panel içi LED barları besleyen dâhili LED sürücü (driver) katı suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde dikey konumlandırılmış orijinal UTY194-05 GRUNDIG fabrikasyon PCB kodlaması yer almaktadır.

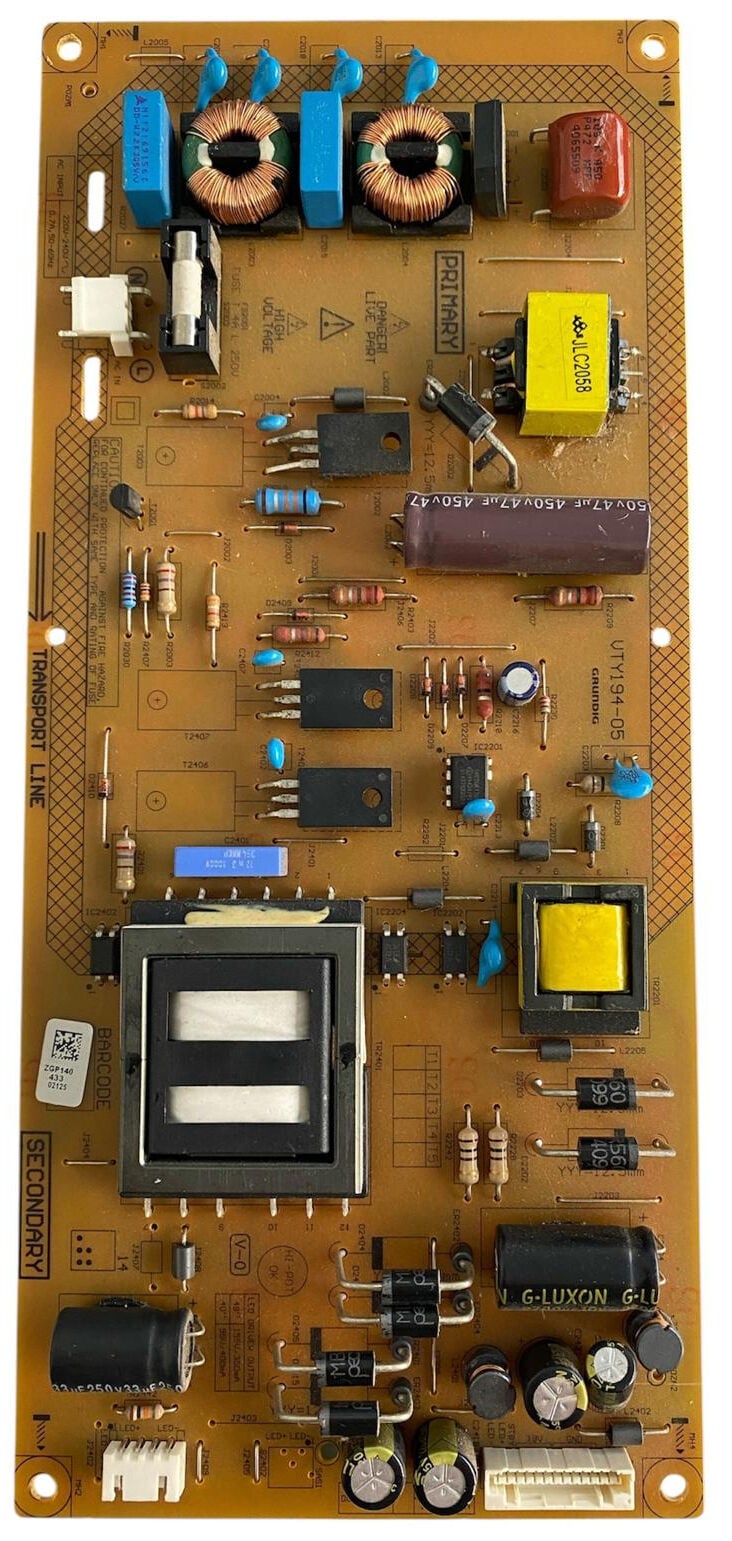

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Üst kısımdaki AC giriş soketinden giren şebeke akımı; dikey cam sigorta, mavi renkli çift sargılı EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Doğrultucu köprü diyot katı şebekeyi temizleyerek üst-orta bölümde yer alan 1 adet yatay kahverengi 450V 47µF yüksek voltaj ana filtre kondansatörüne aktarır.

• SMPS ve Güç Yönetimi: Kartın üst tarafındaki sarı renkli JLC2058 kodlu yardımcı trafo ve orta kısımdaki dikey yerleşimli büyük siyah kapaklı ana TR2401 trafosu, bağlı oldukları yüksek hızlı PWM kontrol entegreleri ve MOSFET anahtarlama elemanlarıyla birlikte sistemin ihtiyaç duyduğu regüleli gerilimleri yüksek verimle üretir.

• Doğrultucu ve LED Sürücü Katı (COLD Bölgesi): Alt grupta yer alan yüksek hızlı şotki diyotlar ve filtre kondansatörleri doğrultulan gerilimi filtreler. Sağ alt köşedeki çok pinli dikey konnektör üzerinden ana karta stabil DC besleme sağlanırken, sol alt köşedeki beyaz J2402 soketi üzerinden panel içi LED barlara (Backlight) regüleli yüksek DC gerilim gönderilir.
