Arçelik A49L 5740 4B Anakart ZW190R-3 Orijinal TV Main Board

Arçelik, Beko ve Grundig marka LED televizyon modelleriyle (Özellikle Arçelik A49L 5740 4B serisi ve muadilleriyle) %100 uyumlu orijinal ZW190R-3 şase kodlu televizyon anakartıdır (Main Board). Teknik servis laboratuvarımızda tüm video/ses girişleri, HDMI port sinyalleri, USB okuma arabirimleri, dahili uydu tuner (tuner) sinyal yakalaması ve LVDS panel görüntü çıkış hatları test cihazlarıyla tek tek kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ alt köşesindeki PCB katmanında ZW190R-3 şase tescili, sol alt köşesinde ise GRUNDIG ibaresi açıkça yer almaktadır.

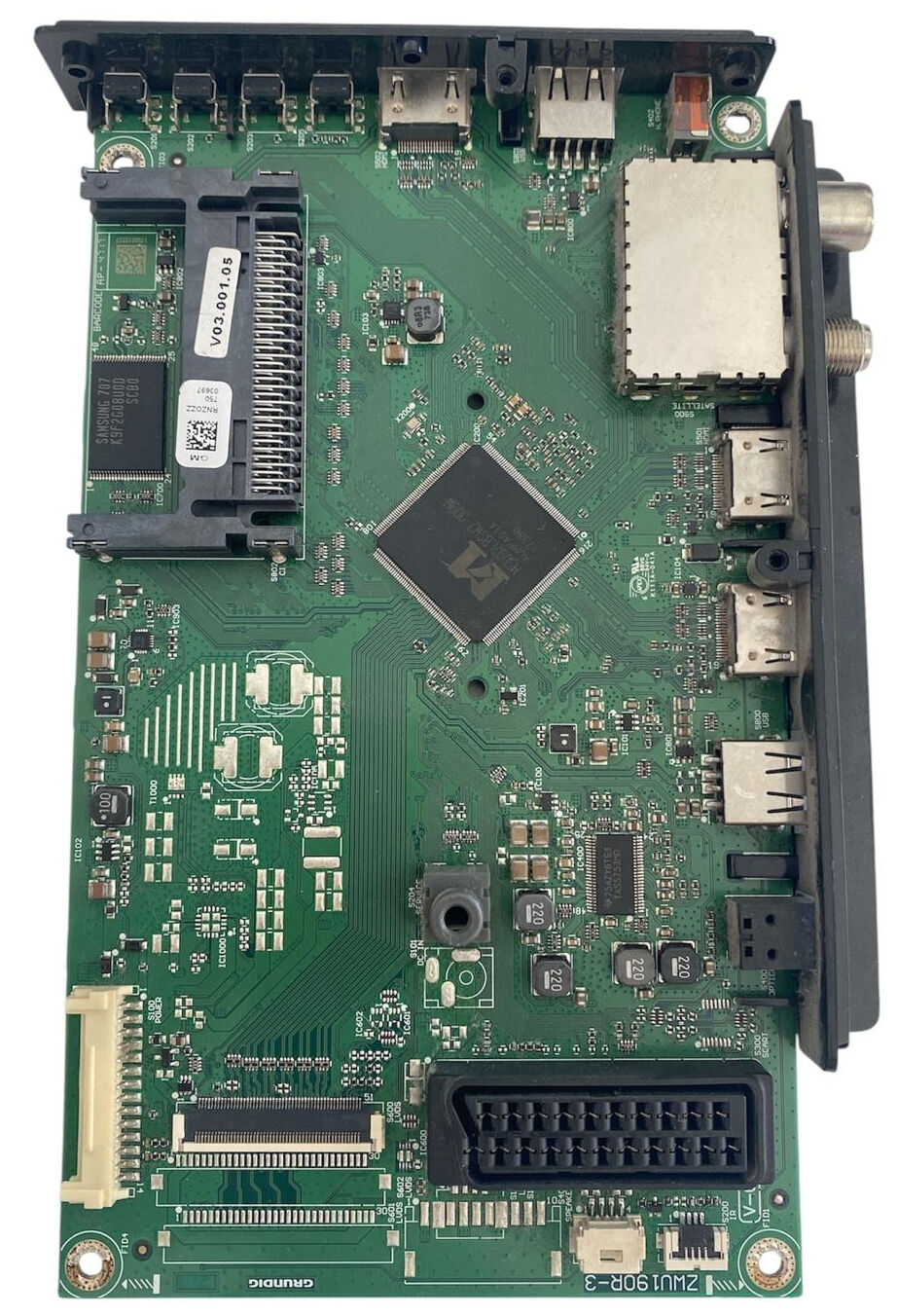

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• İşlemci ve Bellek Mimarisi: Kartın tam merkezinde sistemin ana yönetimini üstlenen 45 derece açıyla konumlandırılmış ana işlemci entegresi yer alır. Sol üst tarafta ise sistem yazılımını ve ekran kararlılığını destekleyen, üzerinde Samsung 707 ve K9F2G08U0D kodları basılı dikey entegre yapısı mevcuttur.

• Giriş-Çıkış Arabirimleri ve Modül Yuvası: Sol üst tarafta dikey yerleşimli geniş metal kasa PCMCIA (CI+) D-Smart/Digiturk modül kartı girişi yer alır ve üzerinde dükkan içi veya fabrikasyon panel referansı olan V03.001.05 beyaz etiketi mevcuttur. En alt kısımda ise eski nesil cihazlarla bağlantı sağlayan geniş siyah renkli dikey yerleşimli SCART yuvası, hemen solunda beyaz dikey güç giriş konnektörü ve panel bağlantısını sağlayan LVDS soket hattı sıralanmıştır.

• Zengin Harici Yan Bağlantı Portları: Kartın sağ ve üst kenar şeritlerine dikey olarak sıralanmış; 2 adet HDMI girişi, 1 adet USB arabirimi, metal korumalı dahili uydu alıcısı tuner (LNB) ve karasal anten girişleri, optik ses çıkışı, kulaklık jakı ve servis/güncelleme portu eksiksiz yer almaktadır.
