Arçelik A49L 6652 5B Besleme Kartı Delta APDP-123A1 Orijinal Power Supply

Arçelik, Beko ve Grundig televizyon gruplarının 49 inç ekran boyutuna sahip Arçelik A49L 6652 5B LED televizyon modeli ile %100 uyumlu, Delta Electronics tarafından yüksek malzeme kalitesiyle üretilmiş orijinal APDP-123A1 (Parça No: 2955034102) şase kodlu televizyon besleme kartıdır (Power Board). Teknik servis laboratuvarımızda ana kart stand-by tetikleme hatları (+5.2V), sekonder güç dağıtım katındaki +12V ve +24V çıkış kanalları ile panel içi LED aydınlatmayı (Backlight) besleyen dâhili LED sürücü inverter katı suni yük altında osiloskop eşliğinde test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sol şeridindeki PCB baskısında APDP-123A1 tescili açıkça yer almaktadır.

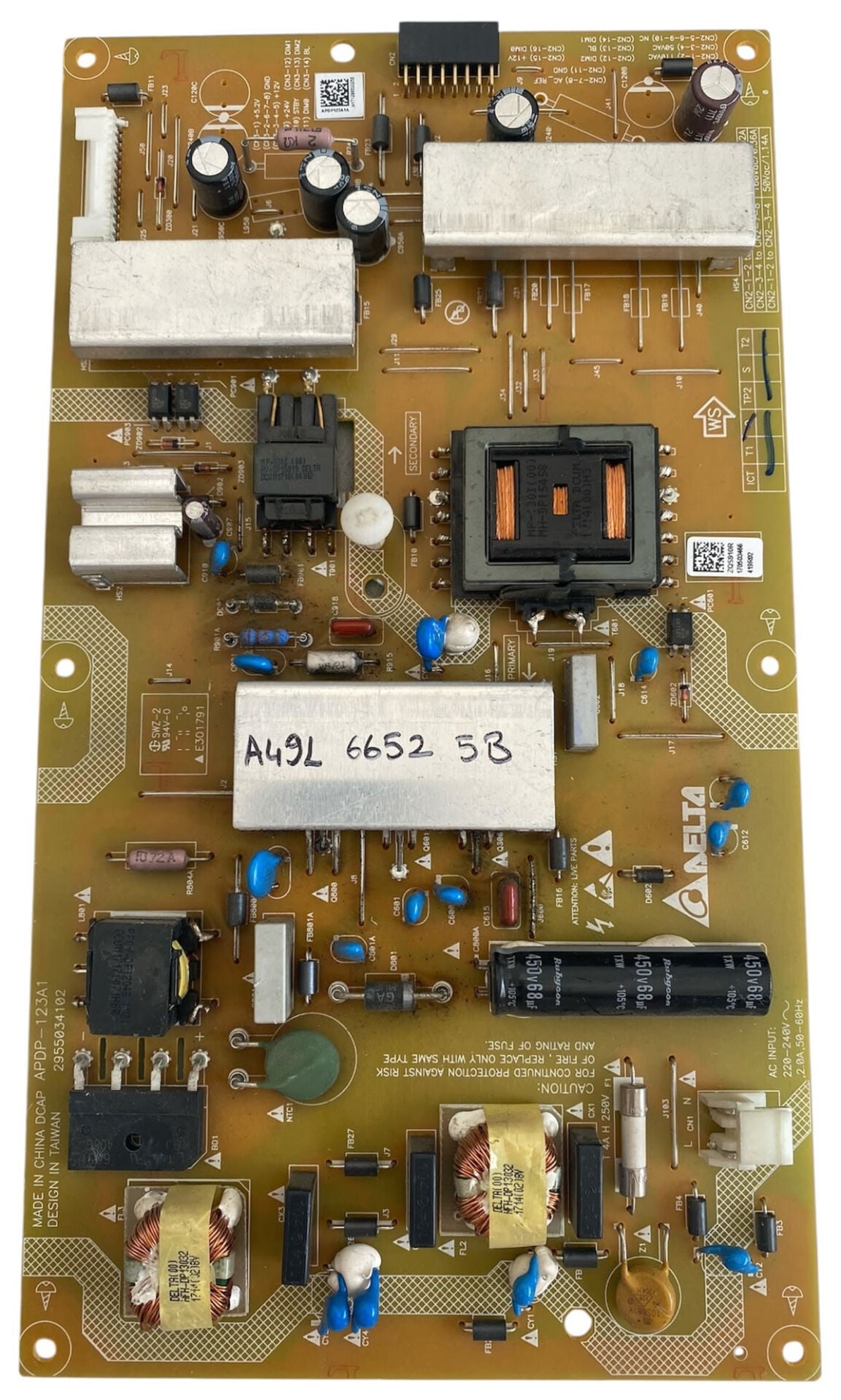

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Yüksek Kaliteli Doğrultucu ve Filtre Katı (HOT Bölgesi): Sağ alt köşede 2 pinli beyaz AC şebeke giriş soketi yer alır. Giriş hattında sigorta, varistör ve şebeke parazitlerini süzen korumalı EMI bobinleri sıralanmıştır. Hemen önünde ise yüksek voltajı doğrultarak sistemi besleyen ve şişme/değer kaybına karşı ekstra dayanıklı 1 adet yatay konumlandırılmış kalın siyah renkli Rubycon 450V filtre kondansatörü yer almaktadır.

• Gelişmiş Isı Yönetimi: Kartın üst, orta ve sol-orta bölümlerine stratejik olarak yerleştirilmiş 3 adet geniş yüzeyli gümüş renkli alüminyum soğutucu blok (heatsink) mimarisi, yüksek akım altında çalışan MOSFET ve doğrultucu diyotların ısısını maksimum düzeyde sönümleyerek kartın ömrünü uzatır. Ortadaki soğutucu blok üzerinde A49L 6652 5B model notu yer almaktadır.

• Sekonder Çıkış ve İnverter Bağlantıları: Üst kenarda ana karta voltaj taşıyan dikey siyah renkli çoklu pin konnektör yuvası konumlandırılmıştır. Sağ üst köşede ise panel arkasındaki LED barların soket bağlantılarını karşılayan yüksek voltaj çıkış terminalleri ve filtre kondansatörleri yer alır.
