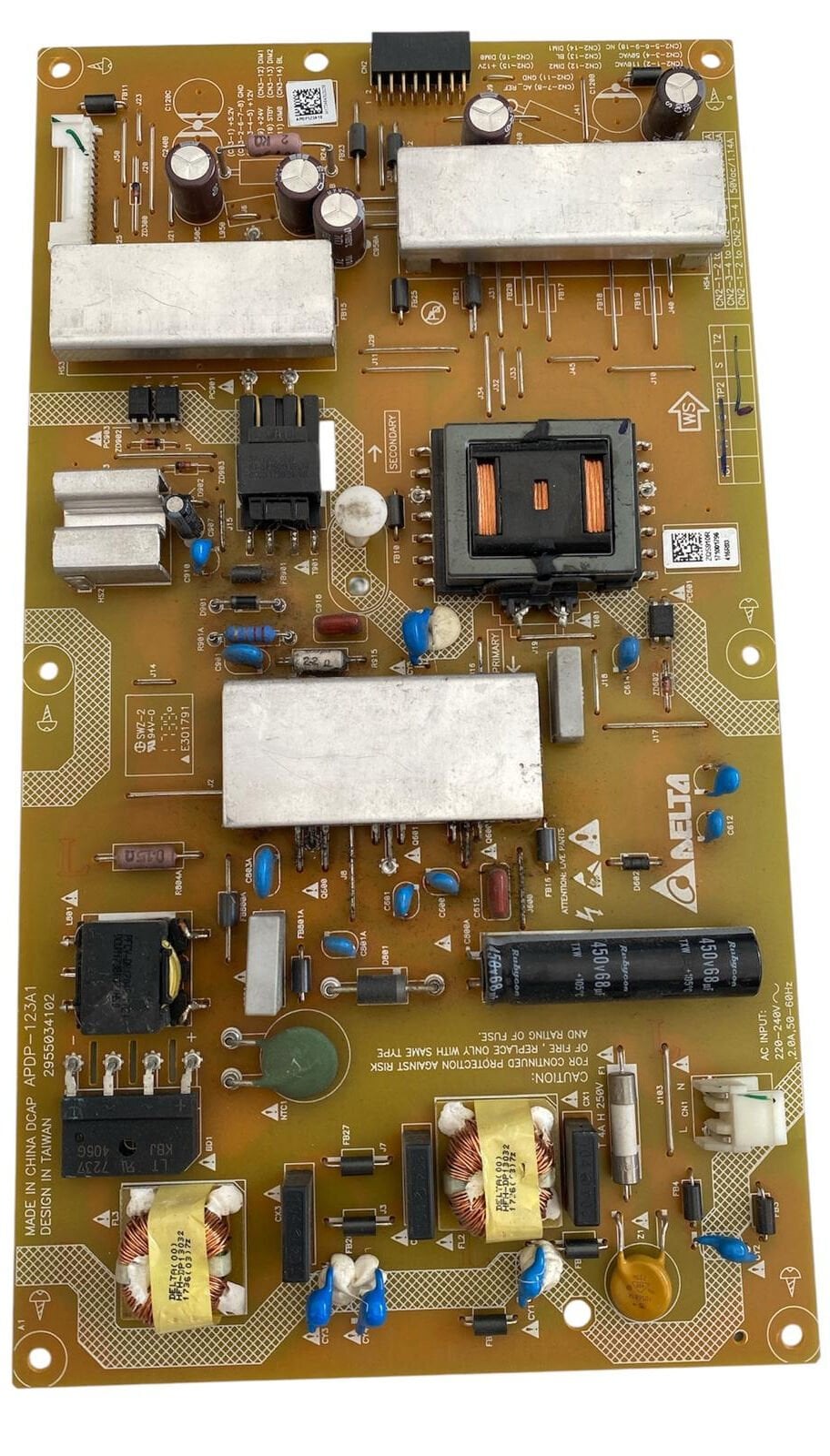

Arçelik A49L5740 Besleme Kartı Delta APDP-123A1 2955034102 Orijinal TV Power Supply

Arçelik A49L5740 başta olmak üzere Beko ve Grundig markalarının aynı şase mimarisine sahip 49 inç (123 Ekran) Ultra HD / Full HD LED televizyon modelleriyle %100 uyumlu, dünya devi Delta Electronics üretimi APDP-123A1 parça numaralı (Fabrikasyon Stok Kodu: 2955034102) orijinal televizyon güç besleme (Power Supply / PSU) kartıdır. Cihazın ihtiyacı olan kararlı sistem voltajlarını ve panel içi LED aydınlatma akımını kusursuz şekilde regüle eden yüksek mukavemetli orijinal yedek parçadır.

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve EMI Filtre Katı (PRIMARY): Sağ alt köşede AC 220V şebeke elektrik giriş konnektörü (CN1), hemen yanında dikey yerleşimli beyaz porselen koruma sigortası, akım dalgalanmalarını süzmeye yarayan çift sargılı EMI bobinleri ve mavi güvenlik kondansatörleri yer alır. Orta sağ düzlemde ise yüksek gerilim doğrultma görevini üstlenen büyük yatay silindirik mat siyah Rubycon marka ana filtre kondansatörü (450V 68µF) konumlandırılmıştır.

• Güç Dönüşüm Katı: Kartın merkezinde, yüksek gerilimli primer (HOT) ve düşük gerilimli sekonder (COLD) katlarını birbirinden fiziksel olarak ayıran, siyah koruma sargısına sahip Delta üretimi ana switching güç trafosu yer alır.

• Soğutma ve Çıkış Grubu (SECONDARY): Kart üzerinde yüksek akım altında çalışan schottky diyotları ve güçlü MOSFET anahtarlama elemanlarını kararlı çalışma sıcaklığında tutmak amacıyla 3 adet geniş yüzeyli mat alüminyum soğutucu blok (Heatsink) konumlandırılmıştır. Üst grupta anakarta giden sistem voltajlarını (+5.25V / +12V / +24V) dağıtan geniş pinli CN3 ana soket yapısı yer alırken, en üst panel kenarında ise doğrudan ekran içi LED barları besleyen gelişmiş dâhili LED sürücü çıkış soket alanı (CN2) konumlandırılmıştır.
