Arçelik Beko FSP115-3F01 Besleme Kartı YTA190R Orijinal LCD/LED TV Power Board

Arçelik, Beko ve Grundig markalarının 32 inç ve 40 inç LED/LCD televizyon modellerinde kullanılan orijinal FSP üretimi FSP115-3F01 (YTA190R / YTC910R) şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda ana kartı besleyen düşük voltaj hatları (12V), inverter ve panel panel besleme hatları (24V) ile stand-by kontrol devreleri suni yük altında test cihazlarıyla tek tek kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kart üzerinde FSP115-3F01 fabrikasyon şase kodu ve orijinal üretim barkodları yer almaktadır.

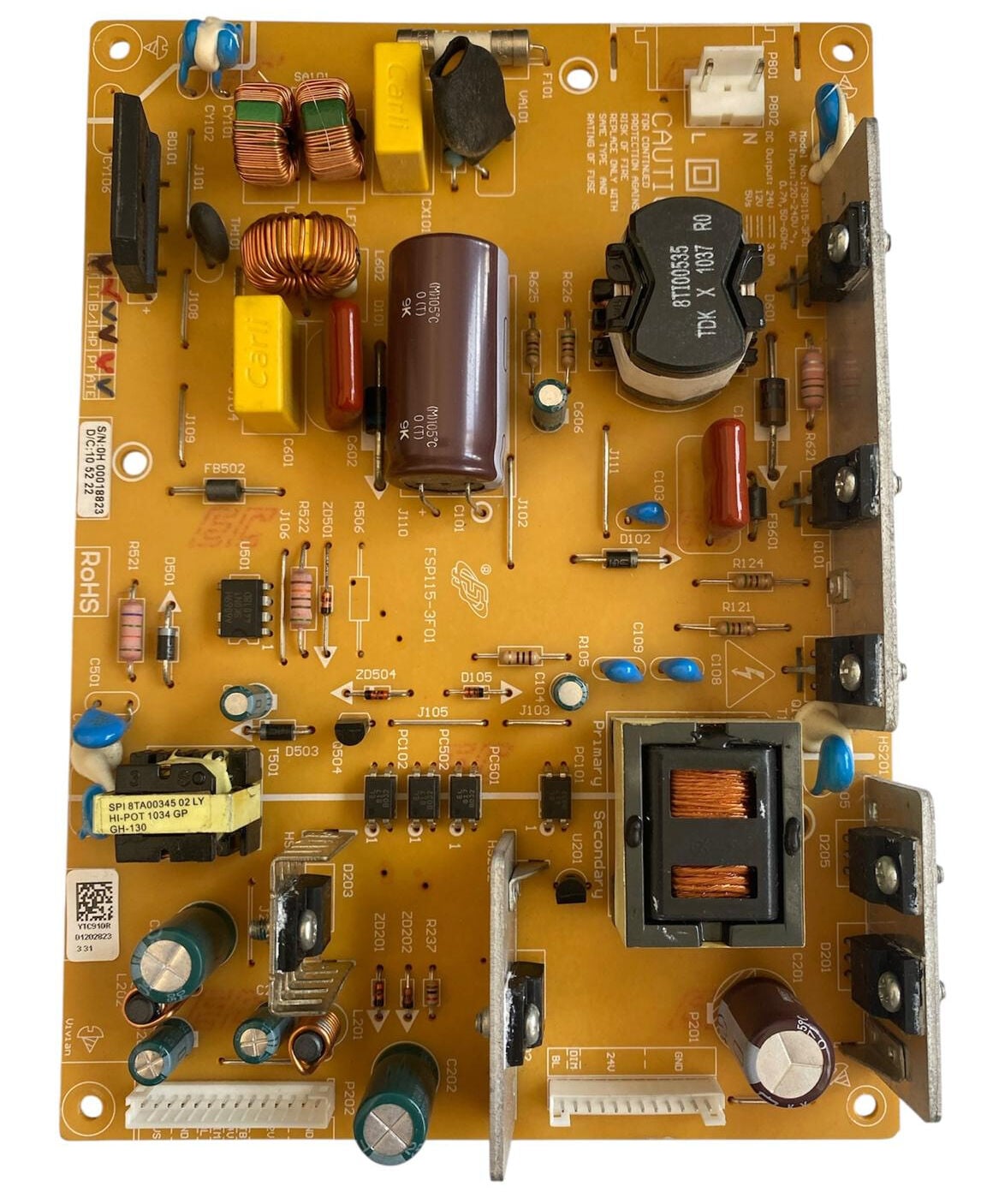

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst köşeden giren AC 220V şebeke akımı, dikey seramik koruma sigortası, sigorta korumalı varistör ve çift katlı sarı Carli X2 EMI filtre bobin katıyla süzülür. Siyah dikey alüminyum soğutucuya bağlı güçlü köprü diyot doğrultucu katı, şebekeyi temizleyerek ortadaki 1 adet yatay kahverengi yüksek voltaj ana filtre kondansatörüne aktarır.

• Trafo ve Voltaj Regülasyon Omurgası: Kart üzerinde yük dengesini koruyan çift trafo mimarisi mevcuttur. Üst-sağda TDK X 1037 kodlu primer kontrol trafosu ve alt-sağda dikey konumlandırılmış geniş açık şaseli ana güç dönüşüm trafosu yer alır.

• Doğrultucu ve Çıkış Katı (COLD Bölgesi): Sağ kenar boyunca uzanan kalın dikey gri alüminyum soğutucu blok, sekonder katındaki yüksek güçlü doğrultucu diyotları ve anahtarlama MOSFET'lerini soğutur. Alt kısımdaki P201 ve P202 soket grupları üzerinden ana karta ve panel aydınlatma katlarına fabrikasyon standardı olan regüleli 12V / 1.0A ve 24V / 3.0A stabil DC akımı güvenle dağıtır.
