Arçelik Beko Grundig Besleme Kartı Delta AP-P125AM 2955046703 Power Board

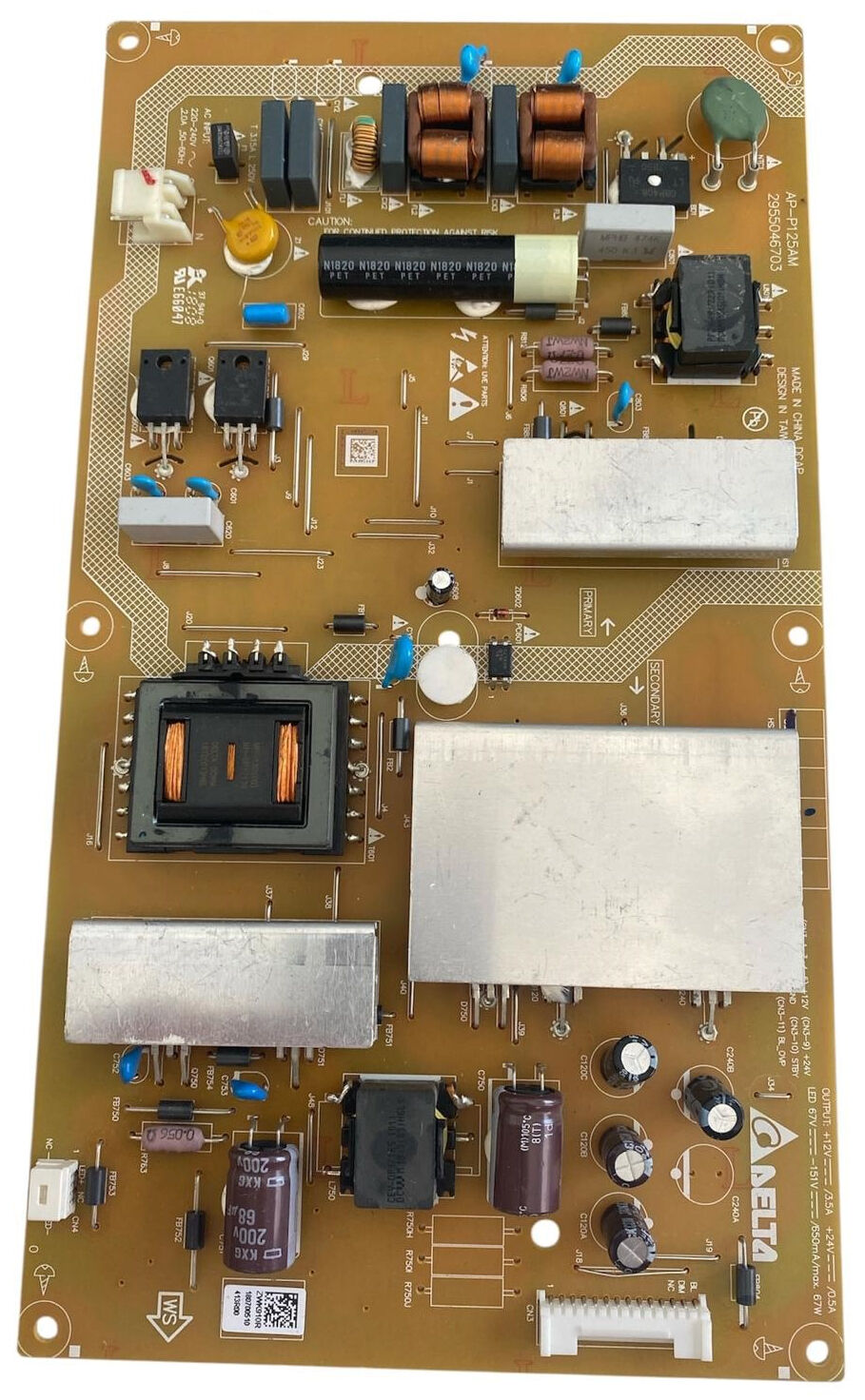

Arçelik, Beko ve Grundig grubunun ince kasa LED televizyon serileriyle %100 uyumlu, Delta Electronics tarafından yüksek komponent standartlarında üretilmiş orijinal AP-P125AM (Üretici Parça No: 2955046703) şase kodlu televizyon besleme kartıdır (Power Supply). Teknik servis laboratuvarımızda ana kartı ve sistemi besleyen +12V (3.5A) ve +24V (0.5A) stand-by güç hatları ile panel içi LED aydınlatmayı (Backlight) süren dâhili 67V - 151V (650mA / Max. 67W) yüksek voltaj LED sürücü katı suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ üst katmanındaki PCB baskısında AP-P125AM tescili açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Filtreleme Katı (HOT Bölgesi): Sol üst köşede 2 pinli dikey beyaz AC şebeke giriş soketi yer alır. Giriş hattında sistemi koruyan sigorta, sarı disk varistör ve gürültü engelleyici çift katlı bakır sargılı EMI filtre bobin yapısı sıralanmıştır. Hemen altında şebeke akımını doğrultup süzerek sistemi besleyen 1 adet yatay konumlandırılmış kalın siyah-yeşil renkli yüksek voltaj ana filtre kondansatörü yer almaktadır.

• Isı Yönetimi ve Delta Trafo Mimarisi: Kart üzerinde yüksek akım altında çalışan MOSFET ve doğrultucu diyotların ısısını maksimum düzeyde sönümlemek amacıyla konumlandırılmış 3 adet gümüş renkli alüminyum soğutucu blok (heatsink) yapısı mevcuttur. Sol tarafta ve merkezde güç regülasyonunu tamamlayan kare siyah yalıtımlı ana trafo grupları yer alır.

• Sekonder Voltaj ve Sürücü Çıkışları (COLD Bölgesi): Sağ alt köşede ana karta pürüzsüz akım taşıyan dikey beyaz çoklu pin konnektör yuvası ve gerilim filtresini tamamlayan dikey elektrolitik kondansatörler sıralanmıştır. Sol alt köşede ise panel içi LED barlara akım gönderen beyaz dikey LED sürücü çıkış soketi konumlandırılmıştır.
