Arçelik F82-203 3HD Besleme Kartı FSP FSP139-3F01 Orijinal Power Supply

Arçelik F82-203 3HD Besleme Kartı FSP FSP139-3F01 Orijinal Power Supply
Arçelik ve Beko marka televizyon serileriyle (Özellikle Arçelik F82-203 3HD modelleri ve benzer şaselerle) %100 uyumlu, FSP Group tarafından yüksek malzeme kalitesiyle üretilmiş orijinal FSP139-3F01 şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda ana kartı uyandıran ve sistemi besleyen +12V (2.5A) ve dâhili invertör / sürücü katını besleyen +24V (1.5A) regülasyon hatları suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın tam ortasındaki PCB yüzeyinde FSP139-3F01 tescili açıkça yer almaktadır.

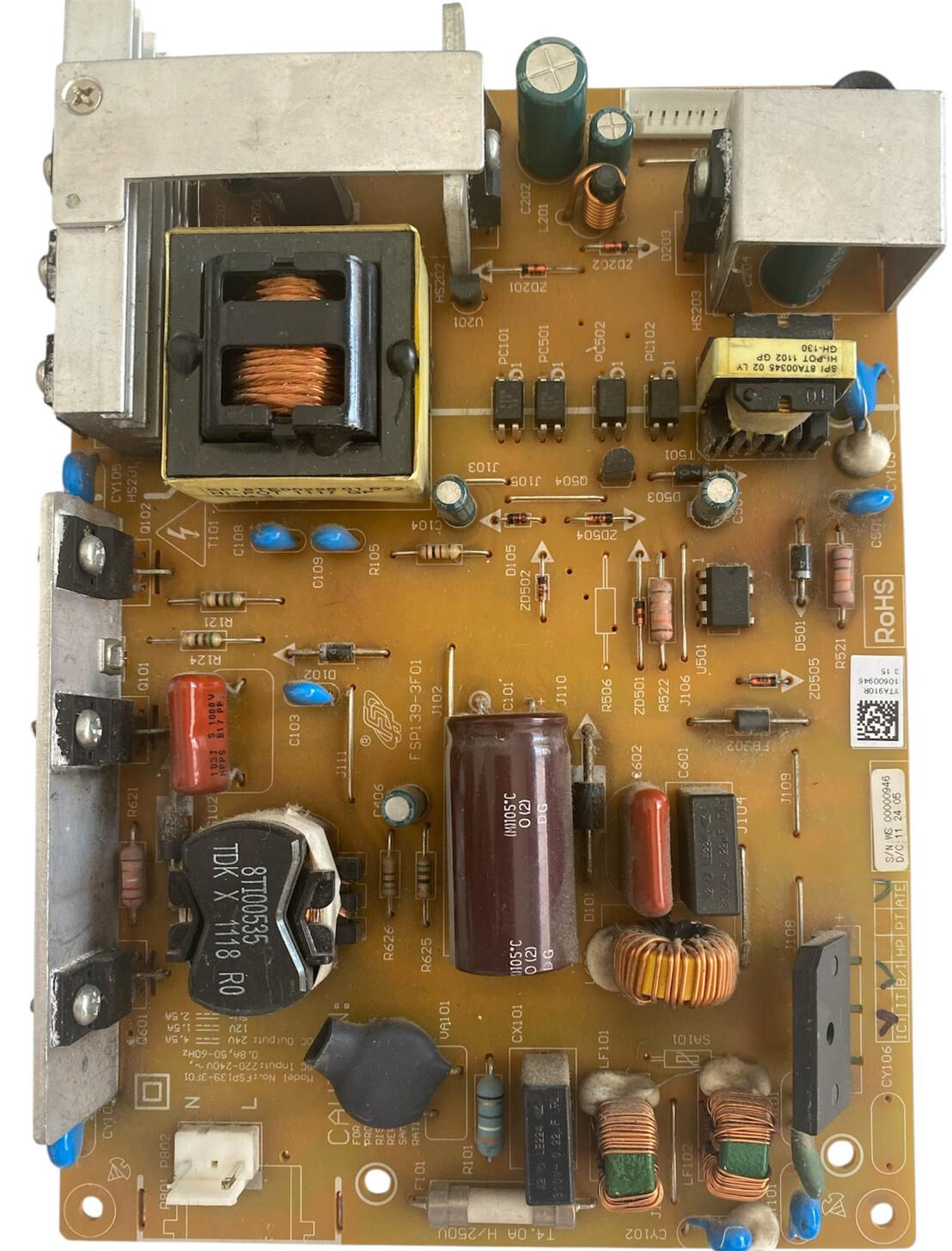

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Doğrultucu ve Filtreleme Katı (HOT Bölgesi): Sol alt köşede dikey beyaz renkli 2 pinli AC şebeke giriş soketi ve hemen altında T4.0A H/250V cam koruma sigortası yer alır. Giriş hattında konumlandırılmış dikey iki adet bakır sargılı EMI filtresi bobini ve hemen solunda yer alan dairesel siyah korumalı TDK 8TT00535 şok bobini şebeke gürültülerini maksimum seviyede engeller. Tam merkezde ise doğrultulan akımı süzerek sisteme gönderen 1 adet dikey dikey konumlandırılmış kalın kahverengi yüksek voltaj ana filtre kondansatörü kümelenmiştir.

• Isı Yönetimi ve Komponent Güvenliği: Kartın sol kenarı boyunca dikey olarak yerleştirilmiş 1 adet geniş yüzeyli gümüş renkli alüminyum soğutucu blok (heatsink) mimarisi, yüksek yük altında çalışan anahtarlama MOSFET'lerinin ısısını sönümleyerek kartın çalışma ömrünü uzatır. Kartın üst ve sağ üst kısımlarında da diğer regülatör elemanlarını koruyan metal soğutucu bölmeler mevcuttur.

• Güç Trafoları ve Çıkış Grubu (COLD Bölgesi): Üst-sol tarafta kare yapıda büyük siyah yalıtımlı ana güç trafosu, sağ üst şeritte ise regülasyon döngüsünü tamamlayan sarı renkli SPI 8TA00345 yardımcı trafo yer alır. Kartın sağ alt köşesinde yer alan pin çıkış tablosu ve bağlantı soketleri sistemi tamamlamaktadır.
