Arçelik / Grundig / Beko LCD TV Ana Kart (Main Board) - YKU190R-1 V-0 / GLY 8ZZ (MSD2338AL-LF / E131175) Orijinal

Arçelik, Beko ve Grundig grubunun küçük ekran LCD televizyon serileri (19 inç - 22 inç HD Ready / Full HD modeller) için üretilmiş orijinal Arçelik-Beko / Grundig üretimi ana kart (main board / motherboard).

Televizyonun açılışta Arçelik / Beko / Grundig logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı/mavi yanıp sönerek cihazın açılmaması veya tetiklememesi, SPI Flash / EEPROM yazılım çökmeleri, HDMI, USB veya VGA portlarının sinyal vermemesi, ses var görüntü yok veya MStar ana işlemci kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

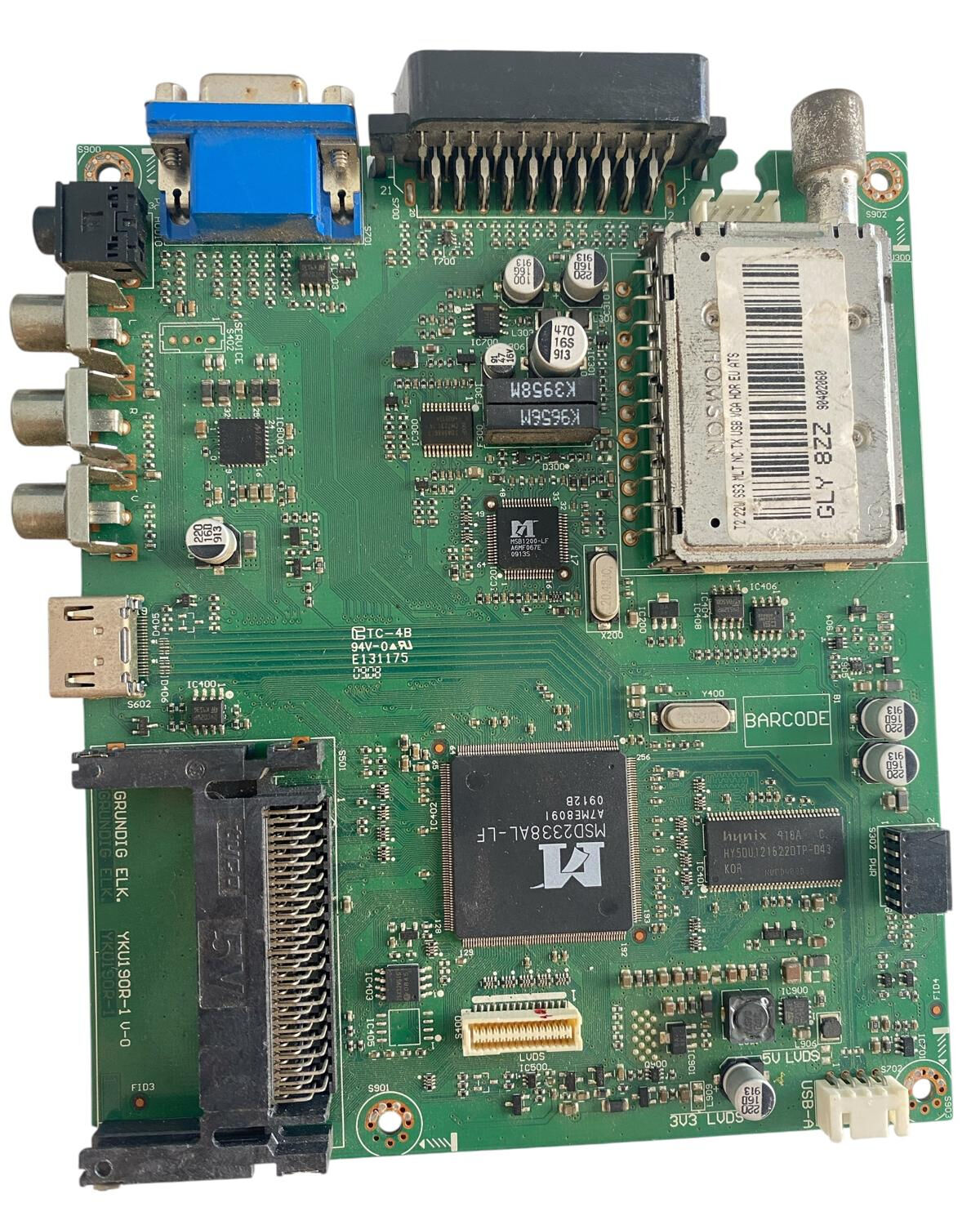

Görselde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; MStar MSD2338AL-LF görüntü işlemcisi performansı, Hynix HY5DU121622DTP-D43 RAM bellek entegresi, SPI Flash entegreleri, Thomson GLY 8ZZ tuner katı sinyal alımı, HDMI / USB port kararlılığı, PC VGA / SCART / AV analog girişleri, DC-DC voltaj regülatörleri ve LVDS ekran çıkış katları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sol alt tarafındaki YKU190R-1 V-0 (veya YKU190R-1 U-0) PCB şase numarasını, tuner üzerindeki GLY 8ZZ etiket kodunu ve kart ortasındaki E131175 (ETC-4B 94V-0) bilgilerini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Small Form Factor LCD TV Ana Kartı (Main Board / Motherboard)

• Üretici Marka: Arçelik / Beko / Grundig Elektronik

• Uyumlu TV Modelleri: Arçelik, Beko, Grundig 19" - 22" LCD TV Serisi

• PCB Şase Kodu: YKU190R-1 V-0 / YKU190R-1 U-0 (E131175 ETC-4B 94V-0 0908)

• Parça / Tuner Kodu: Thomson GLY 8ZZ (90402060 T2 220 SS3 MLT NC TX USB VGA HDR EU ATS)

• Ana İşlemci (SoC): MStar MSD2338AL-LF (0912B ATM8E091)

• Ses / Yardımcı İşlemci: MStar MSB1200-LF

• Sistem Belleği (RAM): Hynix HY5DU121622DTP-D43 DDR SDRAM

• Tuner Modülü: Dahili Thomson GLY 8ZZ Analog / Karasal RF Tuner Katı

• Bağlantı Portları:

  • 1 Adet HDMI Girişi

  • 1 Adet USB Girişi (Medya Oynatıcı / Servis Portu)

  • Full SCART (RGB / AV) Girişi

  • VGA (PC D-Sub 15-Pin) Girişi & PC Ses Giriş Jakı

  • Component / Composite RCA Video ve Ses Girişleri

  • 3.5mm Kulaklık / Ses Çıkış Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Tasarım Standartları: RoHS, Grundig Elektronik YKU Platformu (94V-0 E131175)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Arçelik / Grundig YKU190R serisi anakart değişimlerinde, kart takıldıktan sonra farklı panel üreticisine (Samsung, LG Display, AUO, CMO) veya ekran boyutuna sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida/VESA mapping farkı) veya çözünürlük uyumsuzluğu oluşabilir. Bu durum bir anakart arızası olmayıp, servis menüsüne (MENU + 9 3 0 1 veya MENU + 8 5 0 0) girilerek Panel/LVDS ayarlarının seçilmesi veya SPI Flash entegresine cihaza uygun yazılımın yüklenmesi ile kolayca çözülür.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, statik elektriğin boşalmasını bekleyiniz ve panel LVDS flex kablosunu takarken pinlerin ezilmemesine ve tırnakların tam oturmasına özen gösteriniz.
