Arçelik / Grundig TV Güç Besleme Kartı (Power Supply) - ZMF193-05 ZNC120 ZMF194-04 B55C9593551 Orijinal

Arçelik, Beko ve Grundig markalarının 49 inç ve 55 inç büyük ekran LED televizyon serileri için üretilmiş orijinal Arçelik / Grundig güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla led tv anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

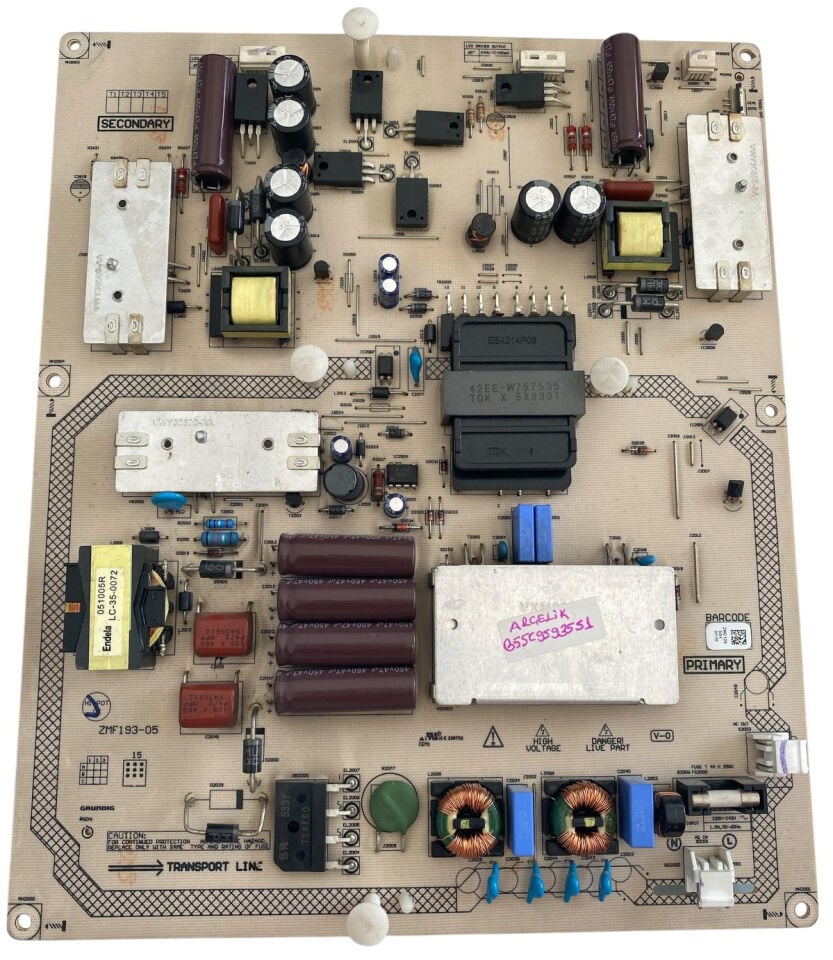

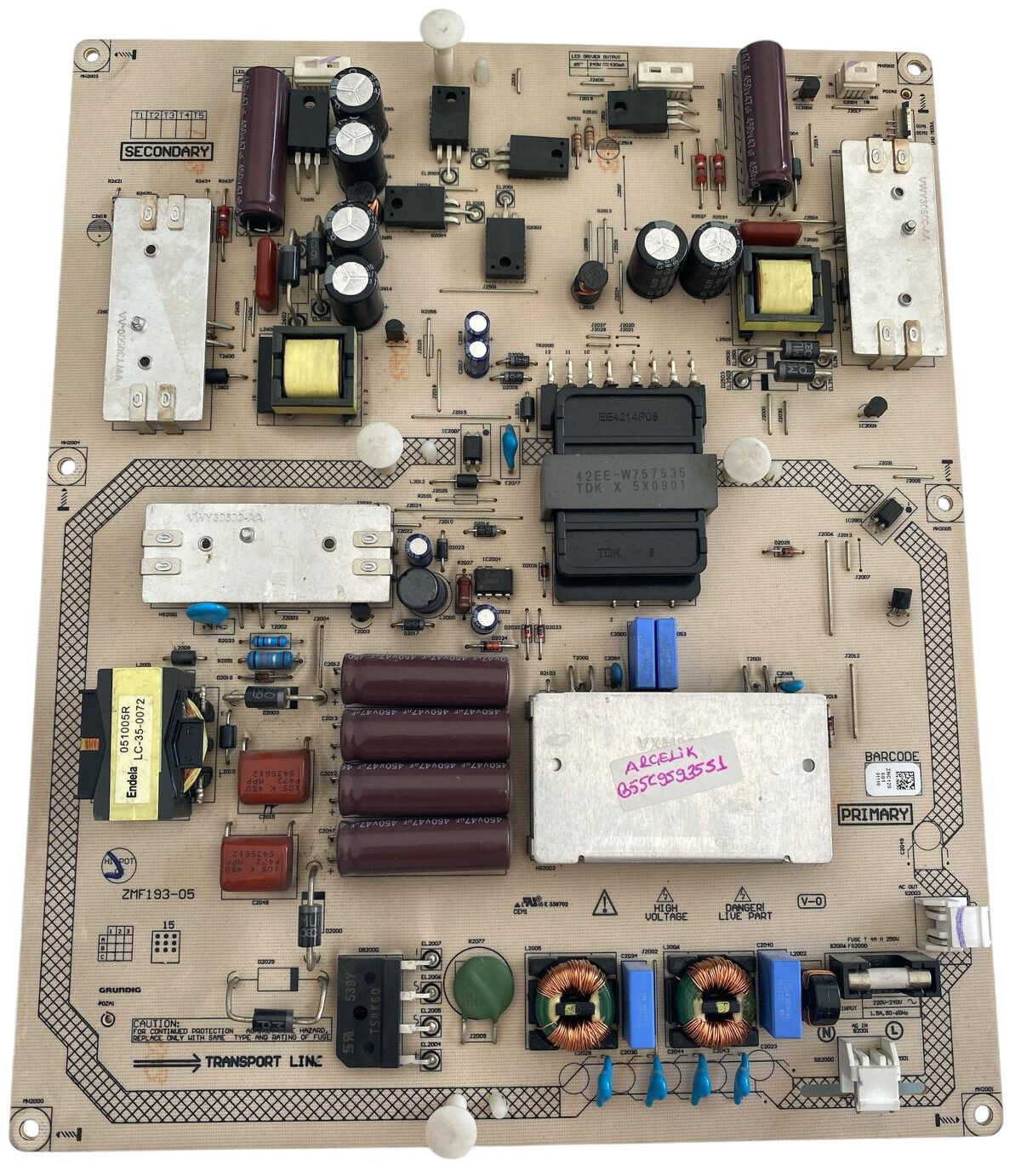

3ea2566f-7147-4d09-b443-d28e25434307.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki ZMF193-05, ZNC120 veya ZMF194-04 şase kodlarının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici / Marka: Grundig / Arçelik (Arçelik, Beko ve Grundig grubu için üretilmiştir)

• Uyumlu TV Modelleri: Arçelik, Beko, Grundig 49" ve 55" LED TV modelleri

• PCB Şase Kodu: ZMF193-05

• Muadil / İlişkili Kodlar: ZNC120 / ZMF194-04 / B55C9593551

• Giriş Voltajı (AC Input): 220V-240V ~ 50/60Hz 1.8A

• Ana Transformatörler:

  • TDK Ana Trafosu: 42EE-W757535 TDK X 5X0901 / EE4214P08

  • Standby Trafosu: Endela 051005R LC-35-0072

• DC Çıkış Voltaj Değerleri (Secondary):

  • Standby & Sistem Voltajları: +5V / +12V / +24V

  • LED Sürücü Katı (LED Driver Output): Entegre yüksek voltaj backlight besleme çıkışları

• Filtre Kondansatör Grubu: 4 adet dikey/yatay konumlandırılmış 450V 47µF yüksek voltaj primer ana filtre kondansatörleri

• Giriş Koruması: F1 T5AH / 250V Cam Sigorta, Varistör ve Çift Hatlı EMI Filtre Koruması

• Tasarım Standartları: V-0 Güvenlik Standartı, Transport Line Koruması, HI-POT OK

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Arçelik ve Grundig grubu büyük ekran LED televizyonlarda panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
