Arçelik Güç Besleme Kartı (Power Supply) - ZMF194-05 B55SC95935S1 Grundig Orijinal

Arçelik, Beko, Grundig ve Altus markalarının üst segment Smart LED televizyon modellerinde yaygın olarak kullanılan, yüksek verimli ve kararlı gerilim regülasyon mimarisine sahip orijinal Arçelik / Grundig güç besleme kartı (power supply). Şebeke elektriğindeki anlık voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal komponent yıpranmaları nedeniyle cihazlarda sıkça karşılaşılan; televizyona hiç elektrik gelmemesi, ön standby ışığının hiç yanmaması ya da kırmızı ışığın yanıp sönmesine rağmen cihazın tetiklememesi gibi kronik güç arızalarının kesin ve kalıcı çözümüdür.

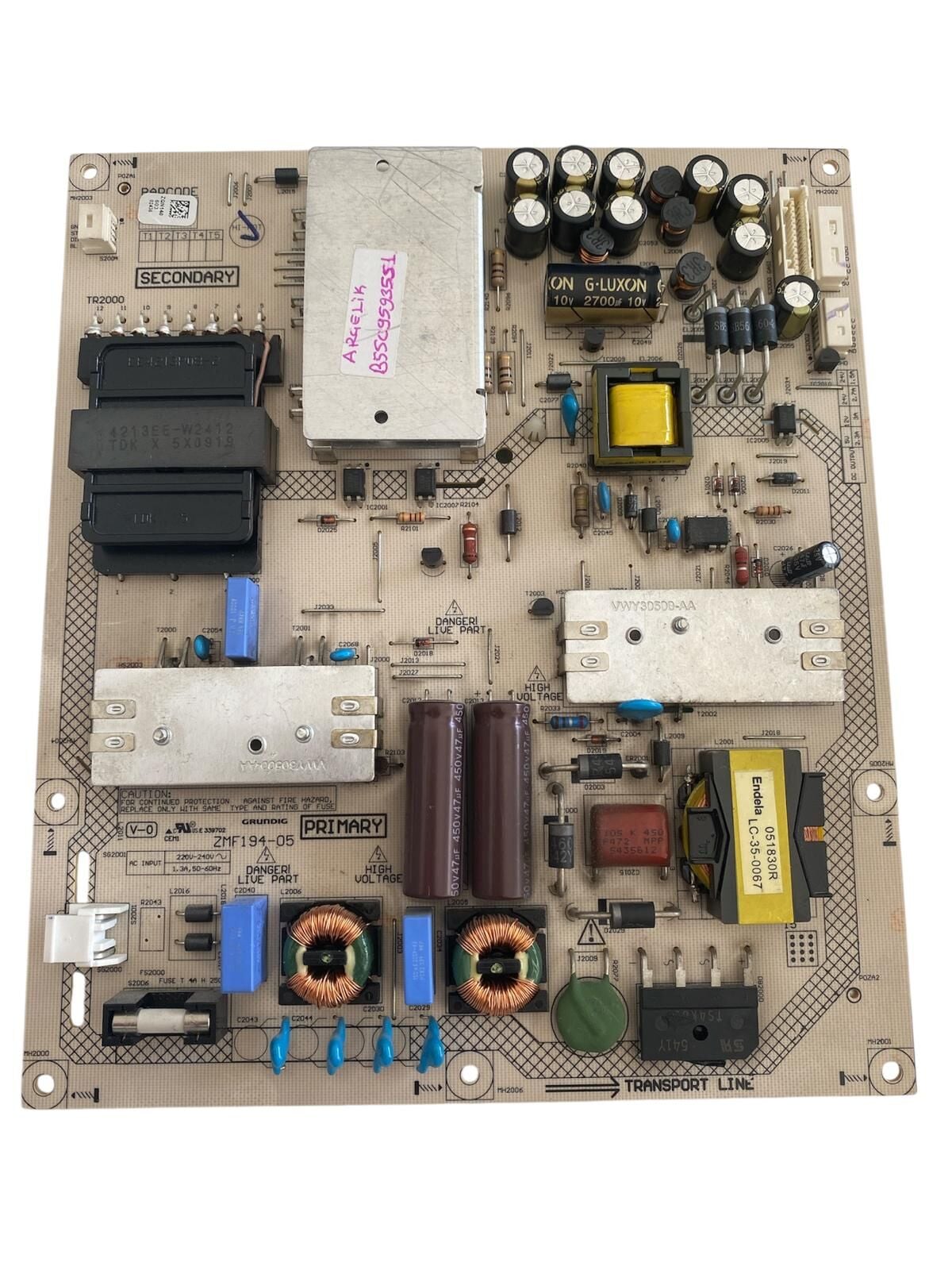

be57e0fd-6b1e-4fd3-a6dc-91d13d4faa8c.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel ölçüm ekipmanları ve test panelleri üzerinde; yüksek voltaj primer filtre katı, ana transformatör sargıları, regülatör entegreleri ve arka aydınlatma besleme hatları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Üst metal soğutucu bloğu üzerinde pembe kalemle "Arçelik B55SC95935S1" ibaresi not düşülmüştür. Ürünümüz üzerinde herhangi bir komponent değişimi veya tamir işlemi yapılmamış (tamirsiz), tüm parçaları fabrikasyon orijinalliğinde temiz ikinci el çıkma yedek parçadır.

Montaj aşamasında herhangi bir donanım veya soket uyumsuzluğu yaşamamak adına lütfen mevcut eski kartınızın üzerindeki ZMF194-05 şase kodunun ve B55SC95935S1 model ibarelerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Grundig / Arçelik (Arçelik A.Ş.)

• Uyumlu TV Modelleri: Arçelik, Beko, Grundig, Altus ve muadil şaseli LED TV'ler

• PCB Şase Kodu: ZMF194-05

• Stok / Malzeme Kodu: B55SC95935S1

• Ana Transformatörler ve Bileşenler:

  • TDK X 5X0919 / 4213EE-W2412 (Büyük Trafo Bölümü)

  • Endela LC-35-0067 051830R (Sarı Trafo)

• Giriş Voltajı (AC Input): 220V-240V ~ 50-60Hz 1.3A

• Filtre Kondansatörleri: 2 x 50V 47µF 450V Kahverengi Yüksek Voltaj Kondansatörü

• İkincil Hat Kondansatörü: G-LUXON 10V 2700µF (105°C)

• Güvenlik ve Bölgesel Şase Yapısı:

  • PRIMARY (Şebeke Elektrik Giriş Bölgesi - DANGER! LIVE PART / HIGH VOLTAGE)

  • SECONDARY (Düşük Voltaj İzole Çıkış Bölgesi)

• Malzeme ve Kalite Standartları: V-0, ACüse 339702, CEM1, RoHS ve Kurşunsuz (Pb-Free) Uyumlu

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Arçelik ve Grundig grubu televizyonlarda panel içi arka aydınlatma (LED bar) arızaları çok yüksek oranda görülmektedir ve bu arıza sıklıkla besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, ekranın arkasındaki ışıklar anlık olarak göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Bu serilerde panel içi LED barlar kısa devre yaptığında veya aşırı akım çektiğinde besleme kartındaki LED sürücü (boost) katını ya da koruma devrelerini kilitleyebilir. Yeni takılacak kartın zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle profesyonel servis süreçleri açısından tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz ve primer katındaki yüksek voltaj kondansatörlerinin deşarj olduğundan emin olunuz.
