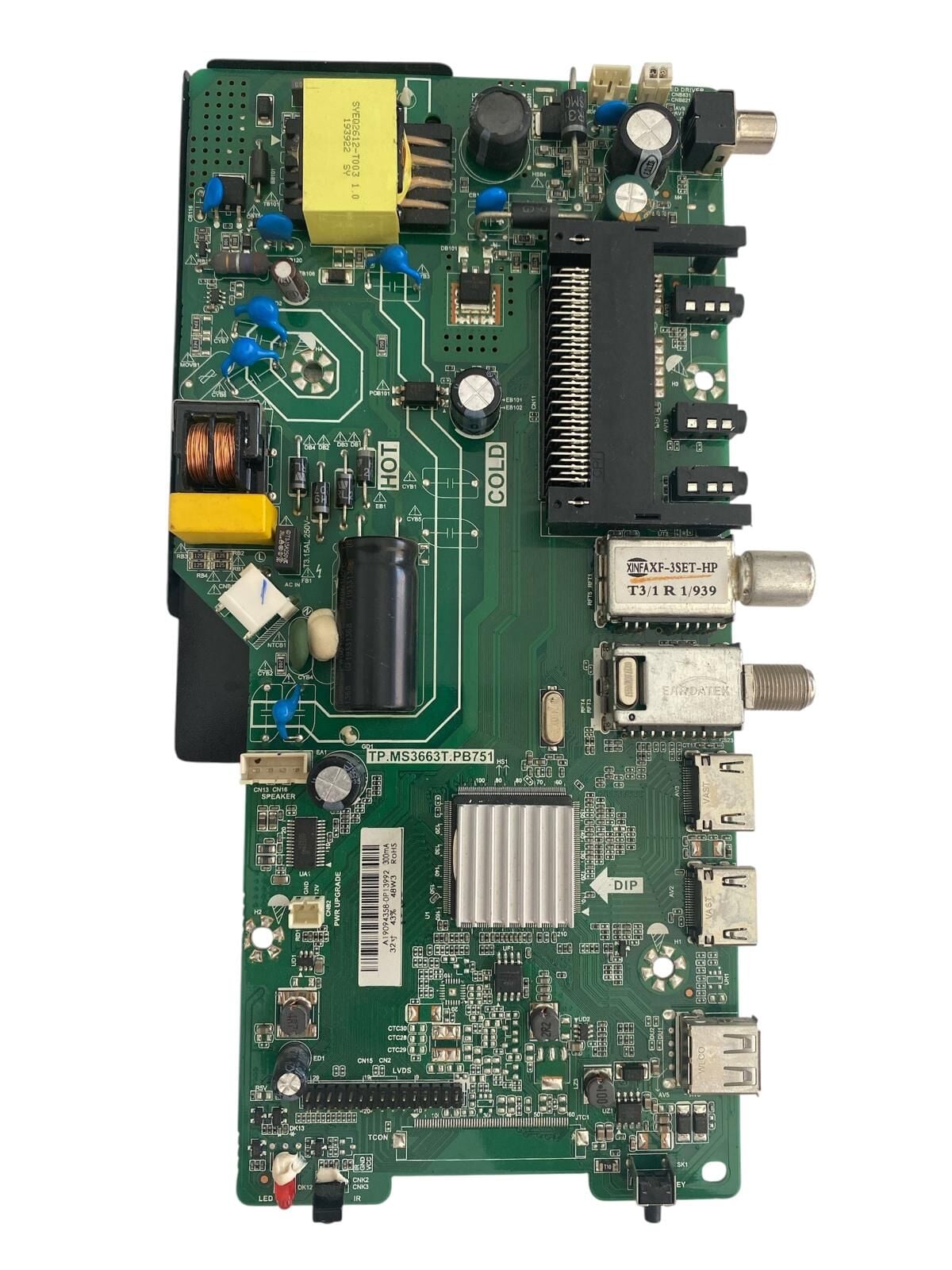

Awox 32'' HD LED TV Sıfır / Temiz Combo Ana Kart (Beslemeli Main Board) - TP.MS3663T.PB751 AWOX U3200STR RIMLESS (TEST OK)

Awox (ve aynı TP.MS3663T.PB751 pcb şasesini kullanan muadil Techwood, Regal, Seg, Hi-Level, Axen, Woon 32 inç HD Ready LED televizyon modelleri) markasının çerçevesiz serilerinden Awox U3200STR Rimless modeli için üretilmiş orijinal dahili güç beslemeli combo ana kart (main board / motherboard).

Televizyonun açılışta Awox logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı yanıp sönerek cihazın tetiklememesi veya hiç açılmaması, SPI Flash yazılım çökmeleri, HDMI, USB veya VGA portlarının sinyal vermemesi, cihazın açılmaya çalışırken besleme korumasına geçmesi veya ses var görüntü yok (arka aydınlatma LED driver katı arızaları) gibi kronik kart sorunlarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

Bu orijinal dahili beslemeli (combo) yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; HOT yüksek voltaj giriş/PFC katı, COLD regülatör hatları, MS3663T ana görüntü işlemcisi performansı, SPI Flash entegresi, dahili çift tuner (çanak ve karasal RF) sinyal alımı, çoklu HDMI / USB port kararlılığı, VGA / AV analog girişleri, entegre LED sürücü katı ve LVDS ekran çıkış hatları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma/temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki TP.MS3663T.PB751 PCB şase numarasını ve panel bağlantı yapısını kontrol ediniz.

Teknik Özellikler

• Ürün Türü: HD Ready LED TV Combo Ana Kart (Dahili Güç Besleme + LED Driver + Sinyal Katı Hepsi Bir Arada)

• Üretici / Yonga Seti Markası: MStar / TP.MS3663T.PB751

• Uyumlu TV Modelleri: Awox U3200STR Rimless, Awox 32" Serisi, Axen, Woon, Hi-Level 32" HD LED TV Modelleri

• PCB Şase Kodu: TP.MS3663T.PB751

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz (Dahili HOT/COLD Yalıtımlı Besleme Katı)

• Tuner Modülü: Dahili Çift Tuner Katı (DVB-S2 Uydu RF & DVB-T2/C Karasal RF Girişi)

• Bağlantı Portları:

  • 2 Adet HDMI Girişi

  • 1 Adet USB Girişi (Medya Oynatıcı)

  • VGA (PC D-Sub) Girişi & PC Audio Girişi

  • AV (Composite Video & Audio) RCA Girişleri

  • Dijital Coaxial Ses Çıkışı & 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Entegre LED Driver: Direct/Edge LED Panel Barları İçin Yüksek Voltaj Sabit Akım Sürücü Katı

• Tasarım Standartları: RoHS, 94V-0

• Ürün Durumu: Orijinal, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

TP.MS3663T.PB751 kartı dahili güç besleme ve LED sürücü katını tek bir PCB üzerinde barındıran (combo) bir yapıya sahiptir. Televizyonunuzda güç kesintisi veya görüntü yokluğu şikayetiyle anakart değişimi yapmadan önce, ekran arkasındaki LED barların kısa devre yapıp yapmadığı LED tester cihazı ile kontrol edilmelidir. Arızalı LED barlar kart üzerindeki entegre sürücü katına zarar verebilir.

Ayrıca farklı inç veya panel (display) tipine sahip cihazlarda montaj sonrası ekranda ters görüntü veya renk bozulması (LVDS mapping farkı) oluşursa, USB bellek üzerinden cihaza uygun panel SPI Flash yazılımının yüklenmesi veya servis menüsü (Input/Source + 2580 veya Menu + 1147) üzerinden panel parametrelerinin ayarlanması gerekebilir.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, primer (HOT) katındaki yüksek voltaj kondansatörünün deşarj olmasını bekleyiniz ve LVDS flex kablosunu tırnaklara tam oturacak şekilde takmaya özen gösteriniz.
