Awox B203900S Ana Kart – TP.MT5510S.PB803 Orijinal Çıkma Üçü Bir Arada Combo TV Anakart
Awox B203900S Ana Kart – TP.MT5510S.PB803 Orijinal Çıkma Üçü Bir Arada Combo TV Anakart
Awox'un 39 inç ($99\text{ Ekran}$) ve 40 inç ($102\text{ Ekran}$) LED televizyon serilerinde (başta Awox B203900S olmak üzere) kullanılan, TP.MT5510S.PB803 şase kodlu orijinal temiz söküm üçü bir arada (Combo) televizyon ana kartıdır. Bu kart, geleneksel televizyon mimarisindeki güç besleme (Power Supply), LED arka aydınlatma sürücüsü (Backlight Inverter) ve görüntü işleme/multimedya (Main Board) katmanlarını tek bir kompakt yeşil PCB üzerinde birleştiren, yüksek entegrasyonlu ve kararlı çalışan akıllı bir kontrol merkezidir.

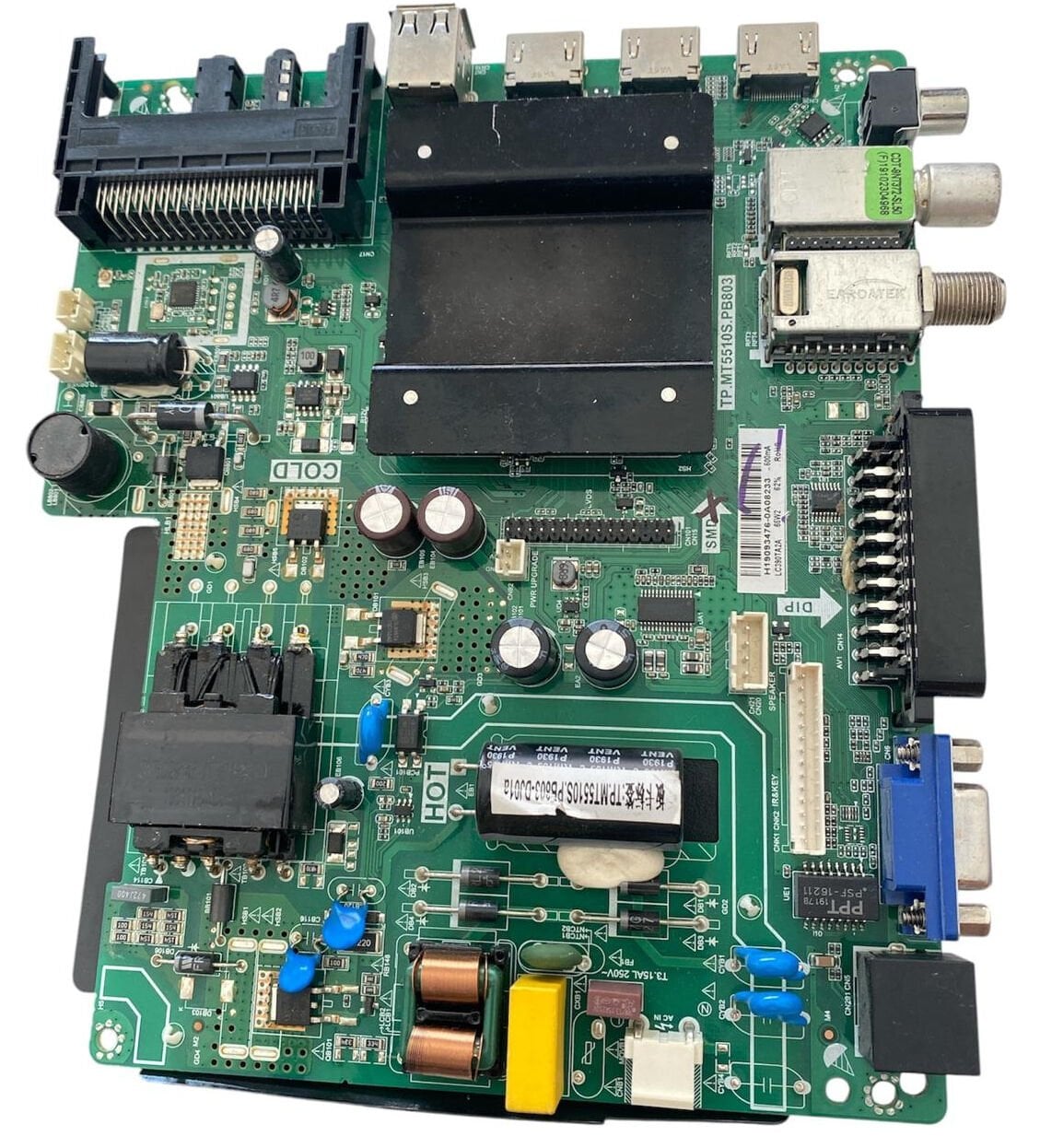

Kartın teknik komponent mimarisi detaylıca incelendiğinde; "HOT" (Canlı) şebeke katının yer aldığı alt bölümde koruyucu T3.15A 250V~ sigortası, parazit önleyici dikey şebeke bobini ve yüksek voltaj şok emici sarı emniyet kondansatörü konumlandırılmıştır. Giriş katının hemen üzerinde, şebeke akımını kararlı hale getiren yatay yerleşimli siyah koruyucu kılıfa sahip büyük ana filtre kondansatörü ve sistem voltajlarını basamaklayan güçlü izolasyon trafosu yer alır. "COLD" (Güvenli) bölgede ise; kartın kalbini oluşturan ve aşırı ısınmayı önlemek amacıyla üzerine geniş yüzeyli, özel alaşımlı siyah bir soğutucu (Heatsink) plaka vidalanmış ana görüntü işlemcisi (CPU) bulunur. Zengin harici bağlantı arabirimlerinde; üst kenarda sıralanmış 2 adet USB girişi, 3 adet yüksek hızlı HDMI konnektörü, 1 adet analog PC (VGA / D-Sub) girişi, mini komponent yuvaları, kulaklık/ses çıkışları ve Common Interface (CI Slot) modül yuvası eksiksiz yer almaktadır. Sol üst köşede ise doğrudan panel sürücü kartına (T-Con veya kaynak COF kartı) ekran piksel sinyallerini taşıyan çift kanallı geniş LVDS flex konnektör yuvası yer alır.
