Awox / Dijitsu / Techwood 24'' - 32'' - 40'' LED TV Combo Ana Kart + Besleme - TP.MS3663S.PA672 / A202400 Orijinal

Awox, Dijitsu, Techwood ve Woon markalarının 24 inç, 32 inç ve 40 inç LED televizyon serilerinden Awox A 202400 (ve aynı TP.MS3663S.PA672 entegre combo PCB şasesini kullanan Awox 32", Dijitsu, Techwood, Elton LED TV modelleri) için üretilmiş orijinal entegre güç beslemeli ana kart (combo board / motherboard).

Televizyonun açılışta Awox logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı/yeşil yanıp sönerek cihazın açılmaması veya tetiklememesi, SPI Flash / EEPROM yazılım çökmeleri, dahili AC besleme katı (SYEQ2414Z-T012A trafolu güç katı) ve LED driver sürücü voltaj arızaları, HDMI, USB, VGA veya SCART portlarının sinyal vermemesi, ses var görüntü yok veya MS3663S ana işlemci kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

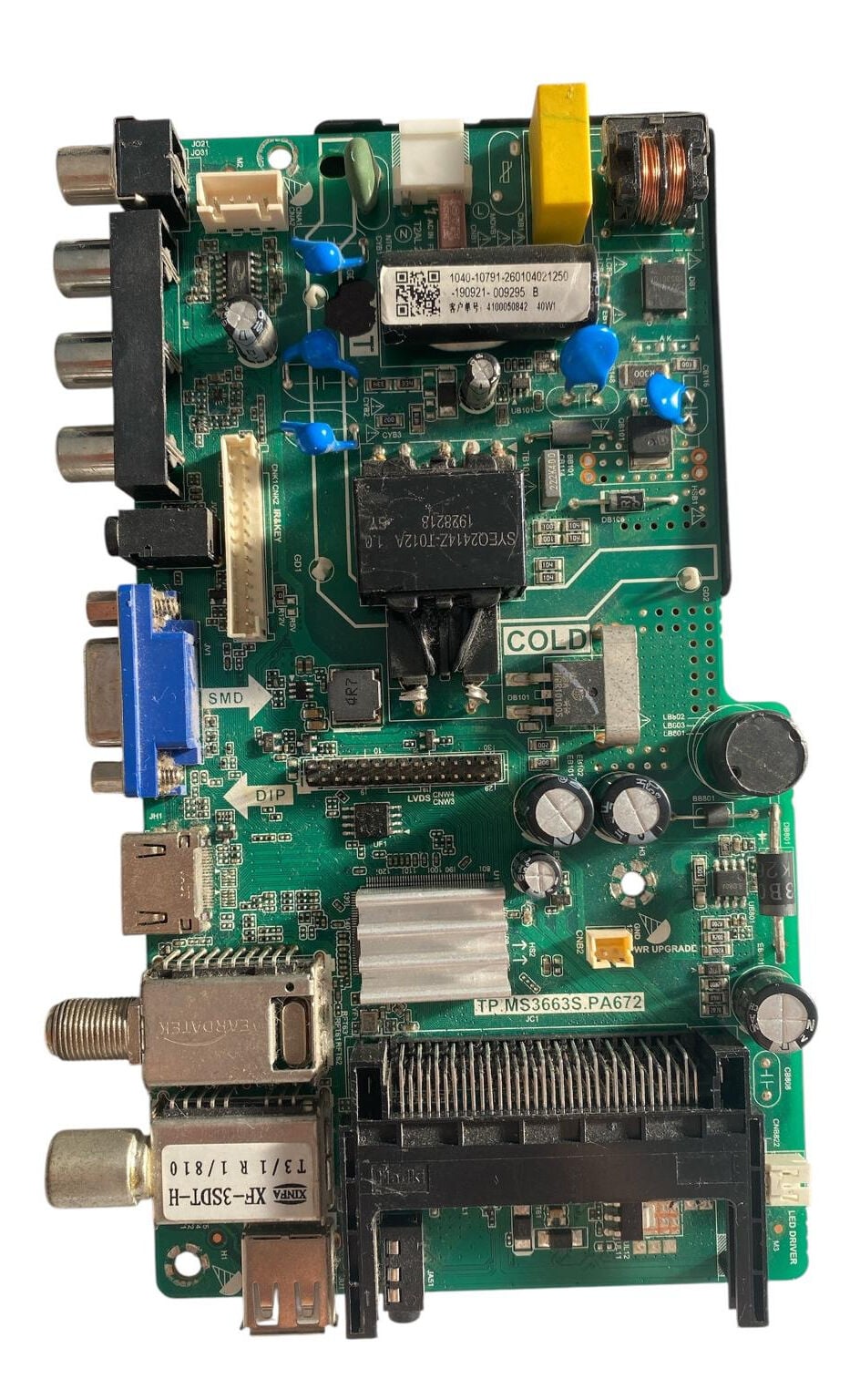

162432a3-f513-46ff-90ec-cea57a0bf7d1.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; gümüş alüminyum soğutucu altındaki MStar MS3663S görüntü işlemcisi performansı, SPI Flash depolama entegresi, kartın üst bölümünde yer alan dahili AC 220V güç besleme katı (SYEQ2414Z-T012A trafolu, HOT/COLD izolasyon hatlı) ve entegre LED driver çıkış katı, dahili dual tuner katı (XINFA XF-3SDT-H DVB-T2/C & MEARDATEK DVB-S2 dahili uydu alıcısı), PC VGA (D-Sub 15-Pin), Full SCART, HDMI / USB port kararlılığı, Composite AV analog video-ses girişleri ve panel LVDS ekran çıkış soketi yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sağ alt köşesindeki TP.MS3663S.PA672 PCB şase numarasını, trafo üzerindeki 1040-10791-260104021250 / 4100050842 barkod etiketini ve televizyonunuzun arka etiketindeki A 202400 model bilgisini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED TV Entegre Power + Ana Kart (Combo Board / Motherboard)

• Üretici Marka: Awox / MStar / Broadcom Platform

• Uyumlu TV Modelleri: Awox A 202400, Awox 32", Dijitsu, Techwood, Elton, Woon 24" - 32" - 40" LED TV Serisi

• PCB Şase Kodu: TP.MS3663S.PA672 (HOT / COLD Devre Ayrımı)

• Barkod & Parça Kodları: 1040-10791-260104021250, 190921-009295 B, 4100050842 40W1

• Trafo Kodu: SYEQ2414Z-T012A 1.0 / 1928218 SY

• Ana İşlemci (SoC): MStar MS3663S High-Performance Full HD / HD Ready TV Processor (Gümüş Alüminyum Soğutuculu)

• Bellek & Depolama: SPI Flash Memory & DDR SDRAM

• Dahili Güç Katı (Power Supply): AC 100V-240V Giriş, SYEQ2414Z Yüksek Gerilim Trafosu ve Entegre LED Driver Çıkış Katı

• Tuner Modülü: Dahili Dual Tuner (XINFA XF-3SDT-H T3/1 R 1/810 Karasal/Kablo & MEARDATEK Dahili Uydu Alıcı Tuneri)

• Bağlantı Portları:

  • 1 Adet HDMI Girişi

  • 1 Adet USB Girişi (Medya Oynatıcı / WR Upgrade Yazılım Portu)

  • Full SCART (RGB / AV) Girişi

  • VGA (PC D-Sub 15-Pin) Girişi & PC Audio In Jakı

  • Composite RCA Video ve Ses Girişleri

  • Coaxial Dijital Ses Çıkışı & 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Tasarım Standartları: RoHS, Safety Standard (Güvenlik Korumalı HOT / COLD Izolasyon Hattı)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Awox TP.MS3663S.PA672 combo anakart değişimlerinde, kart takıldıktan sonra farklı panel üreticisine (BOE, HKC, CSOT, Innolux) veya farklı çözünürlüğe (HD Ready 1366x768 / Full HD 1920x1080) sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida-VESA mapping) veya solarizasyon oluşabilir. Bu durum bir anakart arızası olmayıp, servis menüsüne (Kumandadan MENU + 1 1 4 7 veya INPUT + 2 5 8 0) girilerek Panel/LVDS ayarlarının seçilmesi ya da cihaza uygun SPI Flash yazılımının USB (WR UPGRADE portu) üzerinden yüklenmesi ile kolayca çözülür.

Kart üzerinde dahili yüksek voltajlı AC besleme katı (HOT Zone) yer aldığından, montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, ana filtre kondansatörlerinin elektriğinin boşalmasını bekleyiniz ve panel LVDS flex kablosunu takarken pinlerin ezilmemesine ve tırnakların tam oturmasına özen gösteriniz.
