Axen AX032DLD Besleme Kartı – Aoyuan AY072P-4HF01 3BS0045614 Orijinal Çıkma Power Supply

Axen, Sunny, Elton ve Woon markalarının en çok satan 32 inç (82 Ekran) LED televizyon serilerinden olan Axen AX032DLD modelinin, 12AT022-TM iç panel ve şase kombinasyonuna sahip versiyonlarıyla birebir uyumlu orijinal televizyon güç besleme (Power Supply) kartıdır. Endüstriyel güç çözümleri üreticisi Aoyuan firması tarafından üretilen bu kart, AY072P-4HF01 / AY072P-4HF02 (3BS0045614) ana kod yapısına sahiptir. Cihazın ana anakartının ve dâhili panel arka aydınlatma (LED) barlarının gereksinim duyduğu tüm kararlı DC voltaj döngülerini kayıpsız ve yüksek verimle üreten orijinal enerji modülüdür.

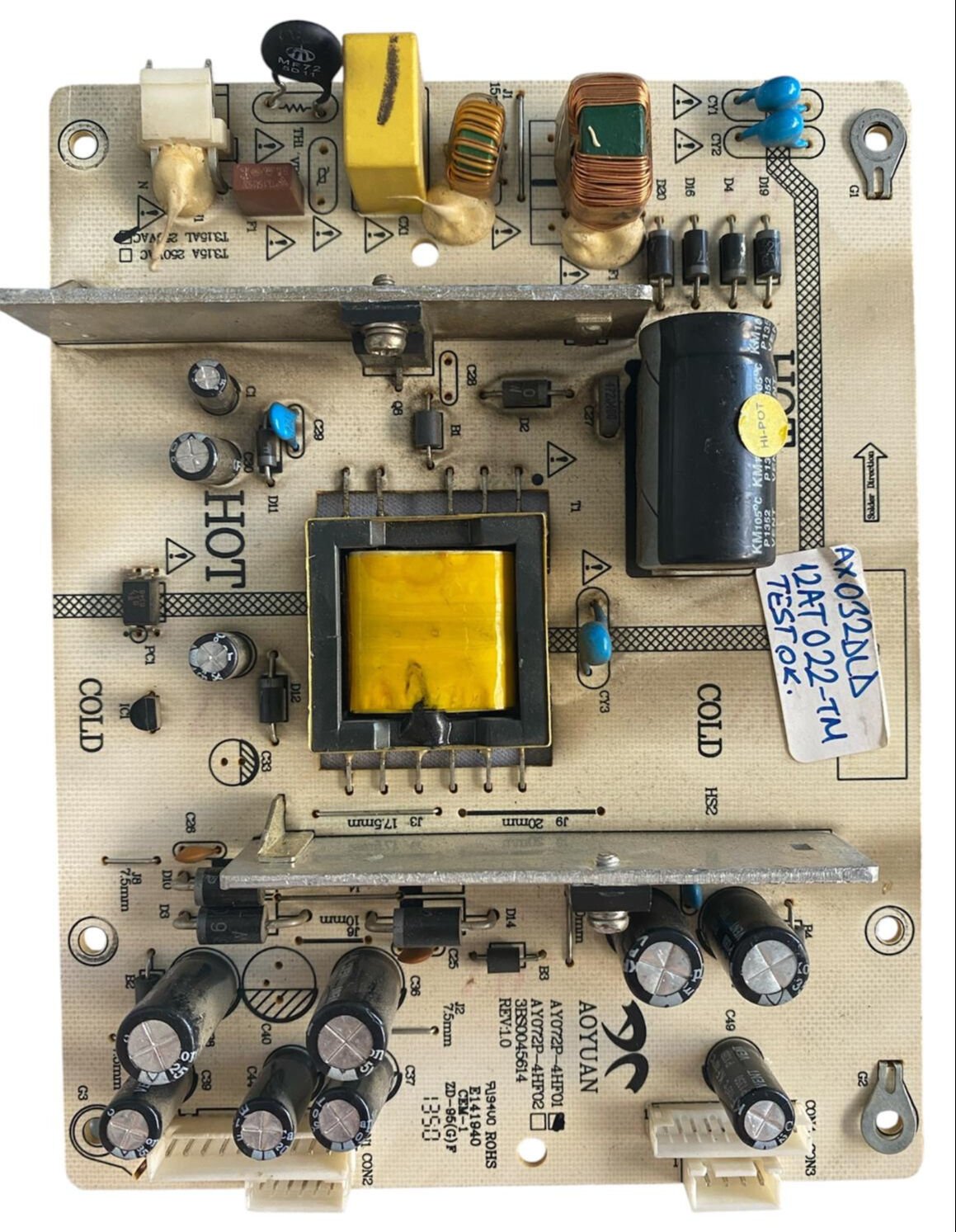

Kartın teknik anatomisi incelendiğinde; üst primer (HOT) akım giriş katında AC şebeke soketi, akım dalgalanmalarına karşı koruma sağlayan gecikmeli sigorta (T3.15A 250V), yüksek voltaj şebeke filtre bobinleri ve köprü diyot doğrultucu şebeke hattı yer alır. Canlı alanda yer alan yüksek kaliteli ana filtre kondansatörü şebeke harmoniklerini sönümlerken, hemen yanındaki kalın alüminyum soğutucu blok (HS1) güç transistörlerini termal koruma altında tutar. Kartın merkezinde sarı yalıtım sargılı dikey Switching trafosu (T1) yer almaktadır. İzole edilmiş sekonder (COLD) güvenli bölgede konumlandırılmış ikinci alüminyum soğutucu plaka (HS2) ve alt kenardaki çoklu pinli CON2 ile CON3 soket çıkışları, regüle edilmiş kararlı akımı doğrudan ana karta ve panel içi LED hatlarına ulaştırır.
