Axen AX55CRE88 Besleme Kartı – Megmeet MP5565-190V600 Sunny 55'' Orijinal Temiz Söküm Power Board

Axen ve Sunny 55 inç LED televizyon serileriyle tam uyumlu, orijinal Megmeet üretimi MP5565-190V600 şase kodlu güç besleme ve LED sürücü (Combo Power Supply) kartıdır. Şebeke dalgalanmalarına karşı yüksek mukavemet gösteren bu kart, televizyonun ana işlemci kartının (anakart) gereksinim duyduğu regüleli düşük voltajları üretirken, aynı zamanda dâhili arka aydınlatma (LED bar) sistemini de yüksek kararlılıkla besler.

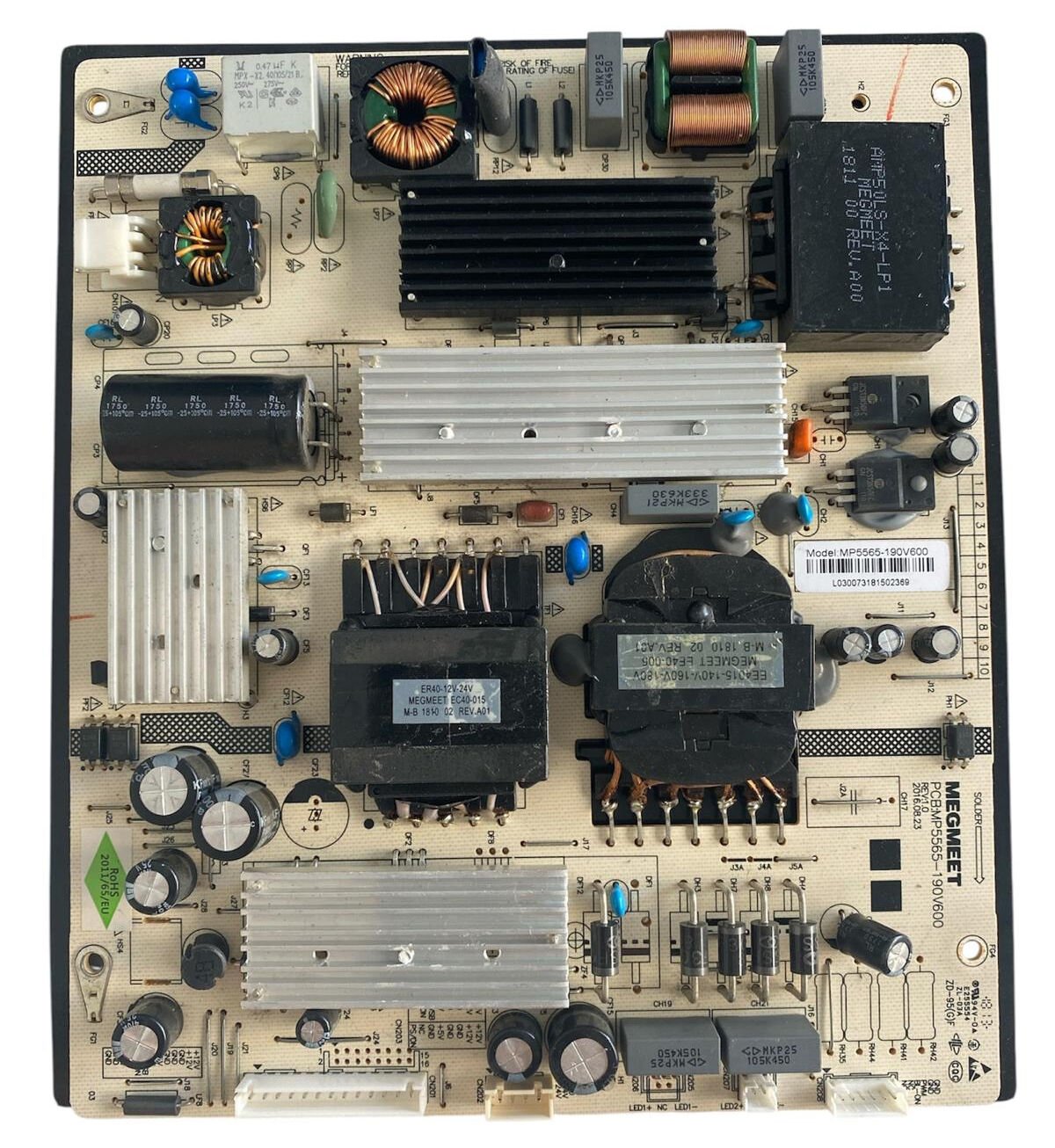

Kartın donanımsal bileşen mimarisi incelendiğinde; sol üst köşe düzleminde AC şebeke koruma sigortası, parazit bastırıcı kutu tipi X2 kondansatörler ve şebeke gürültülerini süzen çift katmanlı EMI filtre toroid bobinleri yer alır. Sol orta kenarda yatay konumlandırılmış yüksek voltajlı, uzun ömürlü siyah silindirik ana filtre kondansatörü konumlandırılmıştır. Kartın merkezinde sistem voltaj dönüşümlerini sağlayan yüksek verimli ER40-12V-24V (MEGMEET EC40-015 M-B 1810 02 REV.A01) ana switching trafosu ile hemen yanında konumlanmış EEA015-140V-160V-180V (MEGMEET EE40-005 M-B 1810 02 REV.A01) dâhili LED bar sürücü yüksek gerilim trafosu yer almaktadır. Sağ üst köşede ise panel akımını dengeleyen kapalı siyah kutu tasarımlı AIPP50LS-X4-LP1 (MEGMEET 1811 00 REV.A00) özel endüktans modülü mevcuttur. Güç transistörleri (MOSFET), PFC elemanları ve doğrultucu hızlı diyotlar, ısıyı hızlıca tahliye etmesi amacıyla geniş yüzeyli, oluklu 4 adet mat alüminyum soğutucu blok (Heatsink) üzerine fabrikasyon montajlıdır. Sağ tarafta Model: MP5565-190V600 yazılı orijinal karekodlu tescil etiketi (L030073181502369) yer alırken, alt kenarda anakart veri/voltaj arabirim soketi (CN203) ve LED bar aydınlatma çıkış konnektörleri (LED1+, LED2+) eksiksiz ve yıpranmamış olarak yer almaktadır.
