Axen AY136P-4SF01 Besleme Kartı Orijinal 3BS0031614 REV:1.0 Sunny Hi-Level 40 42 inç Power Board

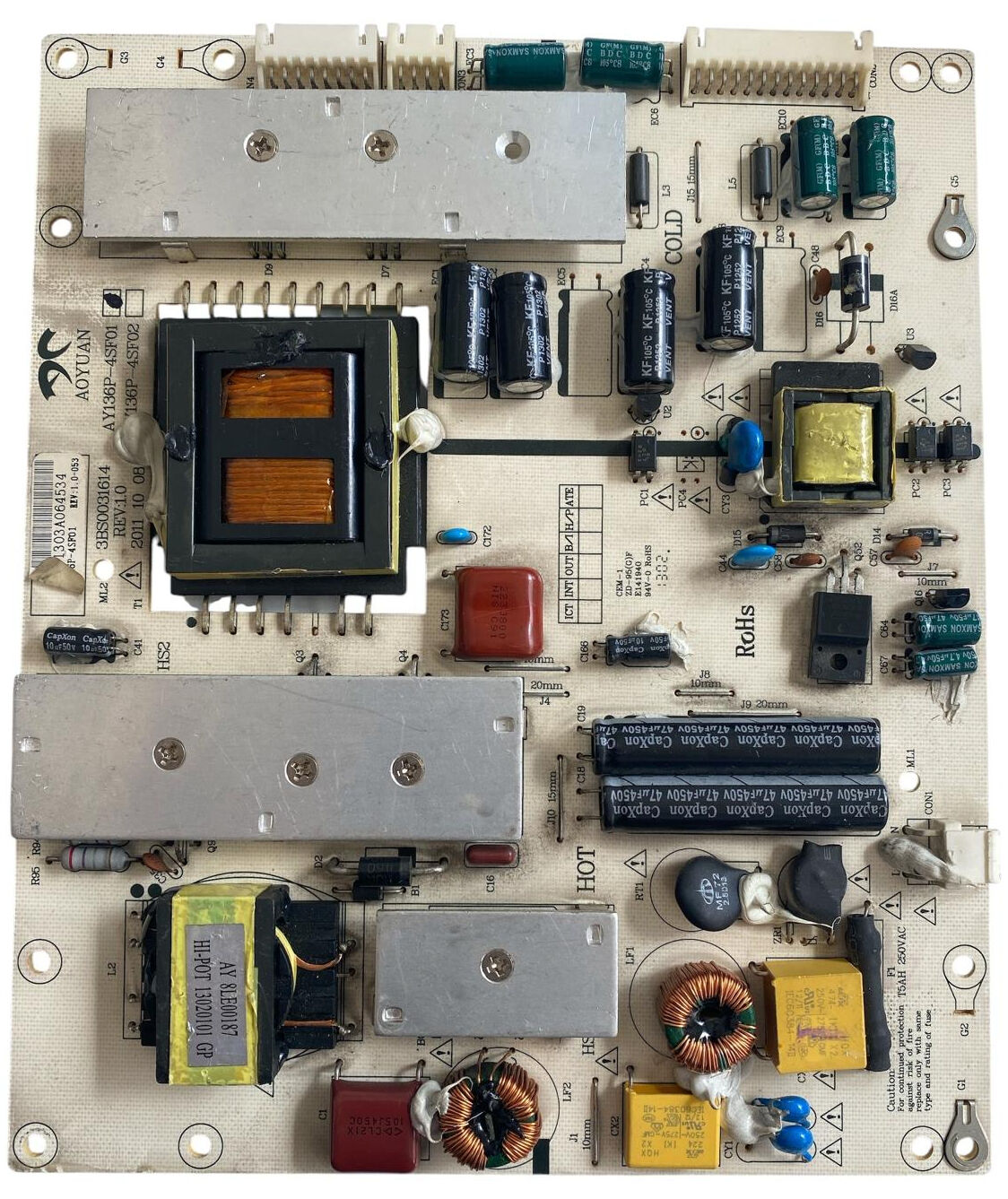

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Axen, Sunny, Hi-Level, Elton ve Aoyuan grubunun 40 inç ve 42 inç LED TV modellerinde (başta Axen 40 inç, Sunny 42 inç, Hi-Level 40-42 inç LED TV serileri olmak üzere) kullanılan orijinal Aoyuan üretimi AY136P-4SF01 (Seri Kodu: 3BS0031614 REV:1.0 / AY136P-4SF02) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kart ve ses katını besleyen kararlı DC regülasyon çıkışları ve panel içi LED barları süren dâhili yüksek voltaj hatları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol üst bölümde ipek baskı ile AY136P-4SF01 ve beyaz etiket üzerinde 3BS0031614 REV:1.0 kodları açıkça yer almaktadır.
Kartın donanımsal bileşenleri incelendiğinde:
-
Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC
220-240Vşebeke giriş katından giren akım;T5AH 250VACseramik emniyet sigortası,MF72NTC termistör, çift toroidal EMI filtre bobinleri (LF1,LF2), sarı X2 emniyet kondansatörleri (275V~) ve varistör grupları ile süzülür. Doğrultucu katından geçen akım, dikey yan yana dizilmiş 2 adet yüksek kaliteli CapXon 450V 47µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür. -
SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi):
AY 8LE00187kodlu SMPS trafosu, geniş alüminyum soğutucu bloklara monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart ve ses katı için gerekli olan kararlı DC regülasyon gerilim hatlarını üretir. -
Dâhili Yüksek Voltaj LED Sürücü Katı: Kartın orta ve üst sekonder katında yer alan büyük boy dikey sarım LED sürücü trafo bloğu (
T1), kontrol entegreleri ve yüksek voltaj filtre kondansatörleri, ekran arka aydınlatmasını sürmek için üst soketler üzerinden kararlı gerilim aktarımı sağlar.
