Axen / Sunny 39'' - 40'' Full HD LED TV Combo Ana Kart + Besleme - HK-T.M59XUSP95 / Axen AX039LSV59-AM Orijinal

Axen ve Sunny markalarının 39 inç ve 40 inç Full HD LED televizyon serilerinden Axen AX039LSV59-AM (ve aynı HK-T.M59XUSP95 / HK-T.M59XUS / HK-T.M59XULP95 entegre combo PCB şasesini kullanan 39"-40" Axen, Sunny, Hi-Level, Woon LED TV modelleri) için üretilmiş orijinal Axen / Sunny üretimi entegre güç beslemeli ana kart (combo board / motherboard).

Televizyonun açılışta Axen / Sunny logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı/yeşil yanıp sönerek cihazın açılmaması veya tetiklememesi, SPI Flash / EEPROM yazılım çökmeleri, dahili AC besleme katı (T-PQ38 trafolu besleme) ve LED inverter voltaj arızaları, HDMI, USB, VGA veya SCART portlarının sinyal vermemesi, ses var görüntü yok veya TSUM59XES-Z1 ana işlemci kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

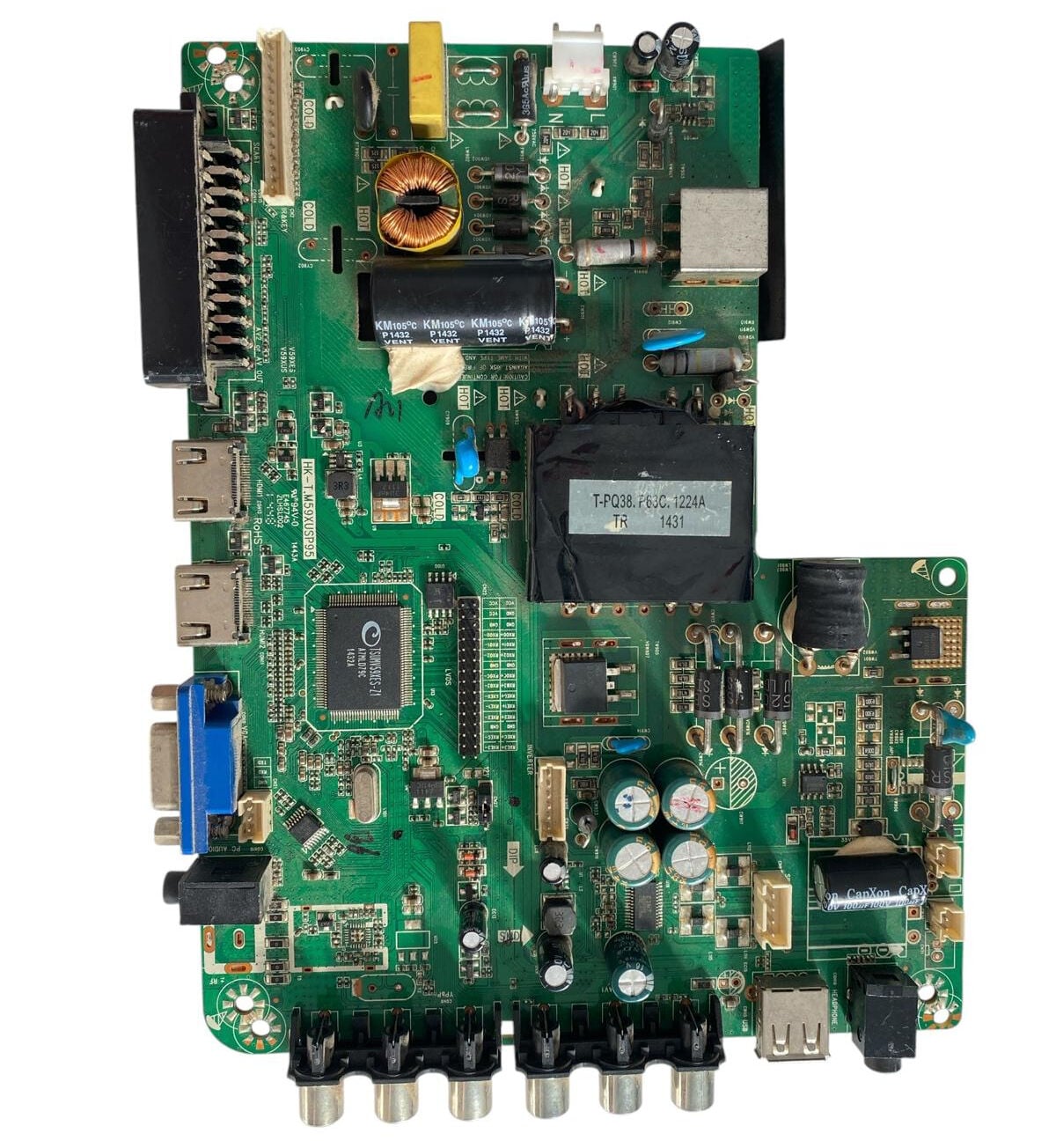

cc7557cb-7b0c-4177-8bab-05f8029c2b4c.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; TSUM59XES-Z1 (ATMLD79C) MStar ana işlemci performansı, SPI Flash depolama entegresi, kartın üst bölümünde yer alan dahili AC 220V güç besleme katı (T-PQ38.F63C.1224A trafolu, 400V KM/CapXon filtre kondansatörlü, HOT/COLD izolasyon hatlı) ve entegre LED driver / inverter sürücü katı, PC VGA (D-Sub 15-Pin), Full SCART, çoklu HDMI (3 Adet) / USB port kararlılığı, YPbPr / Component / Composite AV analog video-ses girişleri ve panel LVDS ekran çıkış soketi yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki HK-T.M59XUSP95 (veya HK-T.M59XUS / HK-T.M59XULP95) PCB şase numarasını ve televizyonunuzun arka etiketindeki AX039LSV59-AM model bilgisini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED TV Entegre Power + Ana Kart (Combo Board / Motherboard)

• Üretici Marka: Axen / Sunny / Honko Elektronik

• Uyumlu TV Modelleri: Axen AX039LSV59-AM, Sunny, Hi-Level, Woon 39" - 40" LED TV Serisi

• PCB Şase Kodu: HK-T.M59XUSP95 / HK-T.M59XUS / HK-T.M59XULP95 (94V-0 ZHSL002 / 1443A, HOT / COLD Devre Ayrımı)

• Parça / Trafo Kodu: T-PQ38.F63C.1224A TR 1431

• Ana İşlemci (SoC): TSUM59XES-Z1 (MStar High-Performance Full HD TV Processor)

• Bellek & Depolama: SPI Flash Memory & DDR SDRAM

• Dahili Güç Katı (Power Supply): AC 100V-240V Giriş, T-PQ38 Yüksek Gerilim Trafosu, KM/CapXon Filtre Kondansatörleri ve Entegre LED Driver Çıkış Katı

• Tuner & Video Girişleri: Dahili RF Tuner Katı (Coaxial RCA Girişli)

• Bağlantı Portları:

  • 3 Adet HDMI Girişi

  • 1 Adet USB Girişi (Medya Oynatıcı / Servis Portu)

  • Full SCART (RGB / AV) Girişi

  • VGA (PC D-Sub 15-Pin) Girişi & PC Audio In Jakı

  • Component (YPbPr) / Composite RCA Video ve Ses Girişleri

  • 3.5mm Kulaklık Ses Çıkış Jakı

• Tasarım Standartları: RoHS, Safety Standard (Güvenlik Korumalı HOT / COLD Izolasyon Hattı)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Axen HK-T.M59XUSP95 combo anakart değişimlerinde, kart takıldıktan sonra farklı panel üreticisine (BOE, Chimei Innolux, AUO, LG Display) veya farklı çözünürlüğe sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida-VESA mapping) veya solarizasyon oluşabilir. Bu durum bir anakart arızası olmayıp, servis menüsüne (Kumandadan MENU + 1 1 4 7 veya INPUT + 2 5 8 0) girilerek Panel/LVDS ayarlarının seçilmesi ya da cihaza uygun SPI Flash yazılımının yüklenmesi ile kolayca çözülür.

Kart üzerinde dahili yüksek voltajlı AC besleme katı (HOT Zone) yer aldığından, montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, ana filtre kondansatörlerinin elektriğinin boşalmasını bekleyiniz ve panel LVDS flex kablosunu takarken pinlerin ezilmemesine ve tırnakların tam oturmasına özen gösteriniz.
