Axen / Sunny TV Güç Besleme Kartı (Power Board) - SDL-216C-A SDL-216C AX039LD12AT071 Orijinal

Axen, Sunny, Hi-Level ve Woon markalarının 32 inç ile 39 inç arası LED televizyon modellerinden Axen AX039LD12AT071 (ve aynı kompakt SAQCN güç şasesini kullanan muadil Sunny/Axen LED TV'ler) için üretilmiş orijinal SAQCN üretimi TV güç besleme kartı (power supply board).

Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

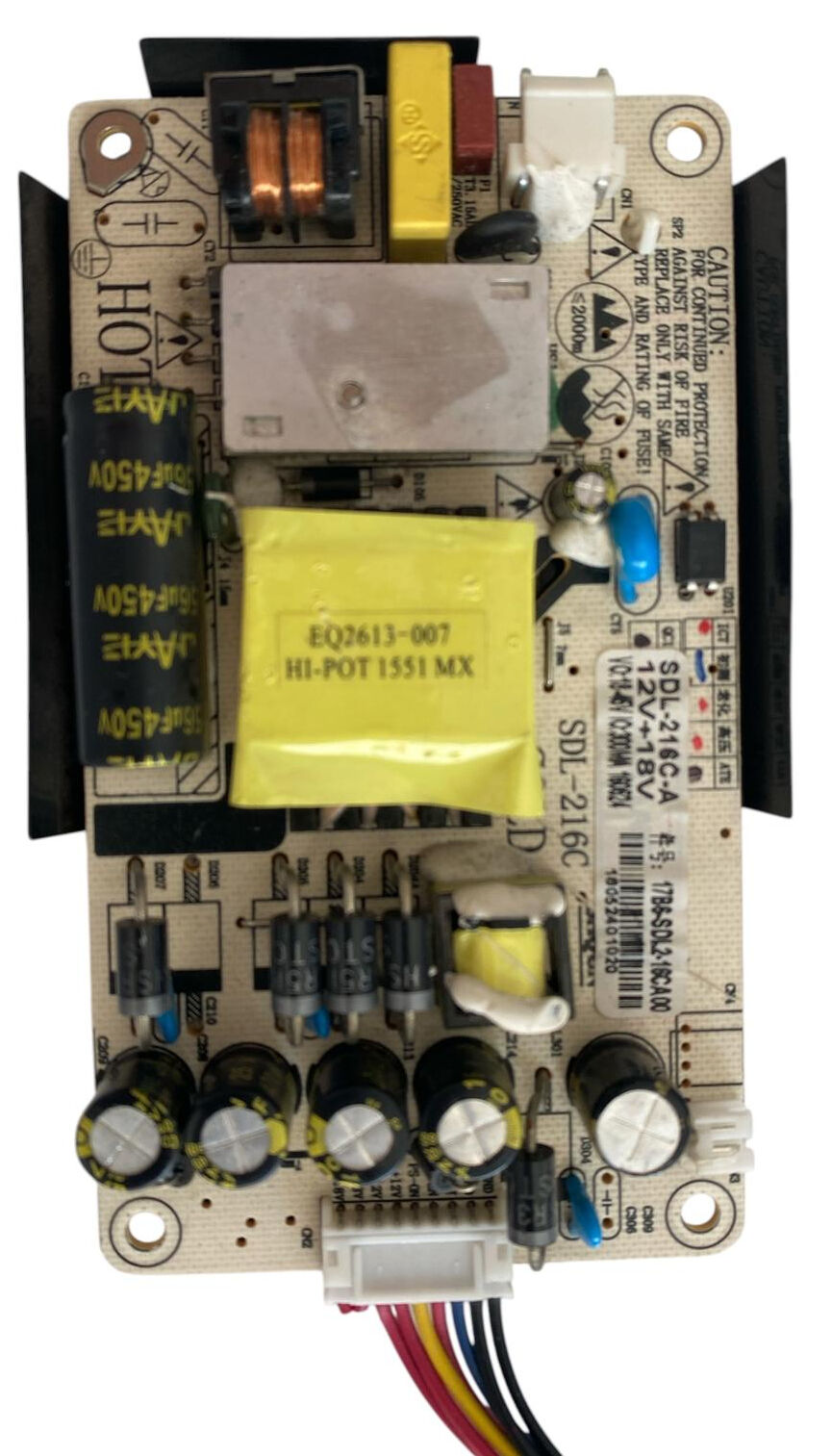

135713ab-d9e9-4e72-a9cd-4d12680d38f7.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılnamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki SDL-216C-A ve SDL-216C şase kodlarının, etiketteki 17B6-SDL2-16CA00 Seri No/Barkod bilgisinin ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: SAQCN

• Uyumlu TV Modelleri: Axen AX039LD12AT071, Sunny, Hi-Level, Woon 32" / 39" LED TV Serileri

• PCB Şase Kodu: SDL-216C / SDL-216C-A

• Seri / Barkod Kodu: 17B6-SDL2-16CA00 / 18052401020

• Ana Transformatör: EQ2613-007 HI-POT 1551 MX

• DC Çıkış Voltaj Değerleri (Sinyal ve Sistem Beslemesi - CN2):

  • 12V + 18V (Anakart, sistem ve ses amfi besleme hatları)

• LED Sürücü (Backlight Driver) Voltaj Çıkış Katı:

  • VO: 18V - 45V

  • IO: 300mA

• Giriş Koruması: T3.15AL / 250VAC Cam Sigorta, Varistör ve EMI Filtre Koruması

• Filtre Kondansatör Grubu: 56µF 450V dikey konumlandırılmış yüksek voltaj primer filtre kondansatörü

• Tasarım Standartları: HI-POT OK, ATE / ICT Testli, RoHS

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Axen ve Sunny grubu 32-39 inç LED televizyonlarda panel içi arka aydınlatma (LED bar) arızaları sıklıkla görülmektedir ve bu durum bazen besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında bekleme ışığı sönüyor fakat ekrana görüntü gelmiyorsa (ses var, görüntü yoksa veya ekrana fener tutulduğunda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanıyor olabilir.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım kağıdı/plastik izolasyonun yerinde olduğundan ve primer katındaki yüksek voltaj kondansatörünün tamamen deşarj olduğundan emin olunuz.
