Beko / Arçelik / Grundig 37'' - 40'' Full HD LCD TV Ana Kart (Main Board) - YNG190R-6 / YNG190R-4 / GKE NZZ / Beko F94-504 B FHD Orijinal

Beko, Arçelik ve Grundig markalarının 37 inç ve 40 inç Full HD LCD televizyon serilerinden Beko F94-504 B FHD (ve aynı YNG190R-6 / YNG190R-4 Grundig Chassis platformunu kullanan muadil Arçelik, Beko, Grundig 37"-40" Full HD LCD TV modelleri) için üretilmiş orijinal Arçelik-Beko / Grundig üretimi ana kart (main board / motherboard).

Televizyonun açılışta Beko / Arçelik / Grundig logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı yanıp sönerek cihazın açılmaması veya tetiklememesi, EEPROM / SPI Flash yazılım çökmeleri, HDMI, USB veya VGA portlarının sinyal vermemesi, ses var görüntü yok veya ana işlemci (gümüş alüminyum soğutucu blok altındaki çip) kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

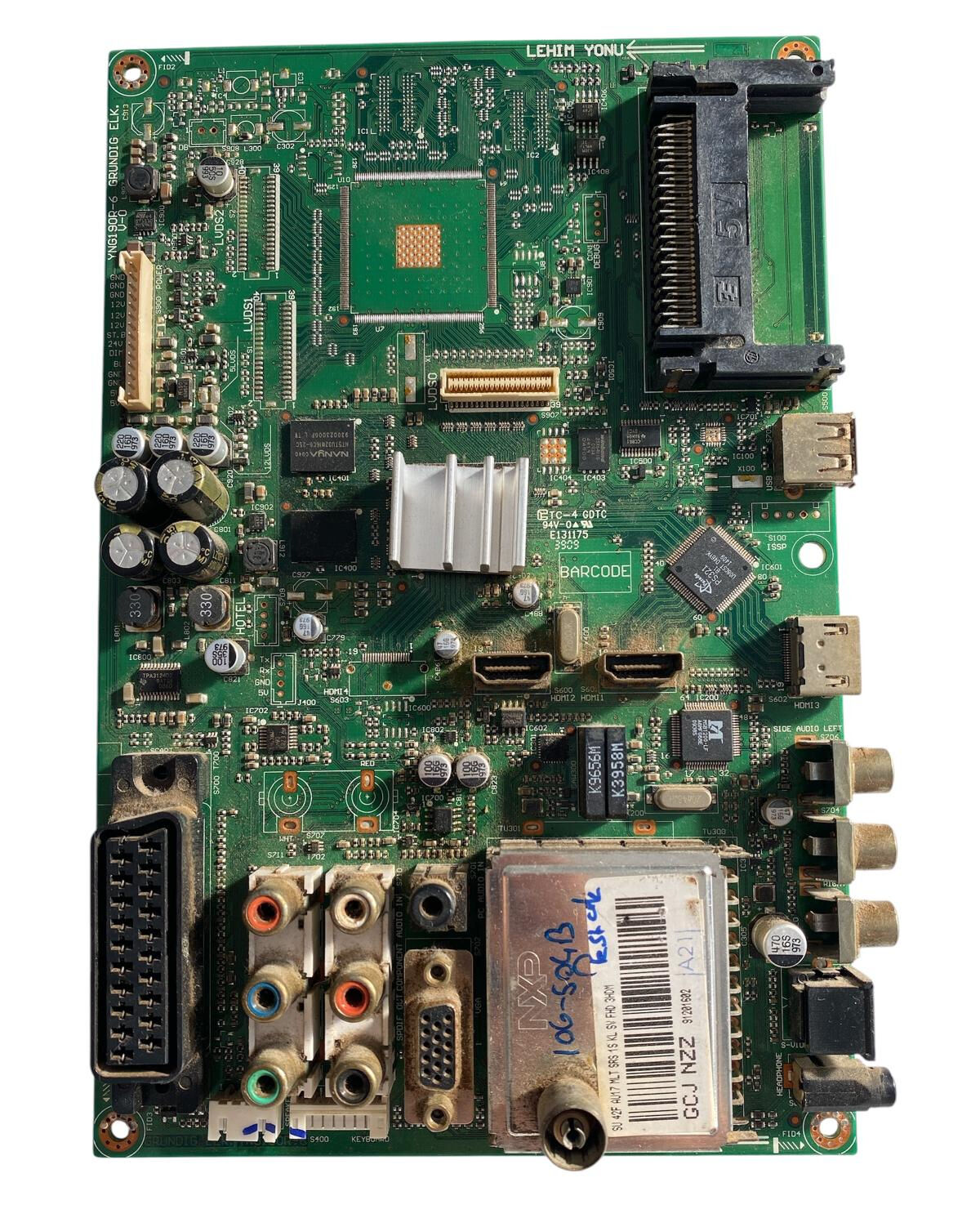

ce3da420-e33d-46e5-b631-1f4596ffe97e.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; gümüş alüminyum soğutucu altındaki görüntü işlemcisi performansı, Nanya DDR RAM bellekler, T370HW02 (ve AUO / Samsung Full HD LCD) paneller için LVDS0 / LVDS1 / LVDS2 ekran çıkış katları, dahili NXP tuner katı (GCJ NZZ / GKE NZZ RF tuner) sinyal alımı, çoklu HDMI (3 Adet) / USB / PC VGA port kararlılığı, Full SCART / Component (YPbPr) / Composite RCA analog girişleri, S-Video / Kulaklık jakları ve DC-DC voltaj regülatörleri yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sol üst köşesindeki YNG190R-6 veya YNG190R-4 (GRUNDIG ELK.) PCB şase numarasını, tuner etiketi üzerindeki GCJ NZZ / GKE NZZ (SU 40F AU17 MLT S63 1S KL SV FHD 3H-CM) kodlarını ve televizyonunuzun arka etiketindeki F94-504 B FHD model bilgisini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Full HD LCD TV Ana Kartı (Main Board / Motherboard)

• Üretici Marka: Beko / Arçelik / Grundig Elektronik

• Uyumlu TV Modelleri: Beko F94-504 B FHD, Arçelik, Grundig 37" - 40" Full HD LCD TV Serisi

• Uyumlu Panel: AUO T370HW02 V.0 / V.4, LTA400HA07 ve Uyumlu 37"-40" Full HD LCD Paneller

• PCB Şase Kodu: YNG190R-6 / YNG190R-4 (GRUNDIG ELK. Platformu, 94V-0 E131175 TC-4 GDTC)

• Parça / Etiket Kodları: GKE NZZ, GCJ NZZ (91201602 A21), 106-504B

• Ana İşlemci (SoC): Micronas / MStar High-Performance Full HD TV Processor (Gümüş Alüminyum Soğutuculu)

• Bellek & Depolama: Nanya DDR SDRAM & EEPROM / Flash Depolama

• Tuner Modülü: Dahili NXP Tuner Katı (SU 40F AU17 MLT S63 1S KL SV FHD 3H-CM / DVB-T & Analog RF Girişi)

• Bağlantı Portları:

  • 3 Adet HDMI Girişi (Yan ve Arka Panel)

  • 1 Adet USB Girişi (Medya Oynatıcı / Servis Portu)

  • Full SCART (RGB / AV) Girişi

  • VGA (PC D-Sub 15-Pin) Girişi & PC Audio In Jakı

  • Component (YPbPr) / Composite RCA Video ve Ses Girişleri

  • S-Video Girişi & Dijital Optik (SPDIF) Ses Çıkışı

  • 3.5mm Kulaklık Ses Çıkış Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Tasarım Standartları: RoHS, Grundig YNG Platformu (V-0 Standardı)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Beko / Arçelik / Grundig YNG190R-6 anakart değişimlerinde, kart takıldıktan sonra farklı panel revizyonuna (T370HW02, LTA400HA vb.) veya ekran çözünürlüğüne sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida-VESA mapping farkı) veya solarizasyon oluşabilir. Bu durum bir anakart arızası olmayıp, servis menüsüne (MENU + 9 3 0 1 veya MENU + 8 5 0 0) girilerek Panel / LVDS (LVDS0, LVDS1, LVDS2) ayarlarının seçilmesi veya cihaza uygun EEPROM/Flash yazılımının eşleştirilmesi ile kolayca çözülür.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, statik elektriğin boşalmasını bekleyiniz ve panel LVDS flex kablosunu kart üzerindeki sokete takarken tırnakların tam oturduğundan ve pinlerin ezilmediğinden emin olunuz.
