Beko / Arçelik / Grundig 43'' Full HD Smart LED TV Combo Ana Kart + Besleme Kartı - ZG8190R-1 / 2JEBCZ / Beko B43L 6945 5B Orijinal

Beko, Arçelik ve Grundig markalarının 43 inç Full HD Smart LED televizyon serilerinden Beko B43L 6945 5B (ve aynı ZG8190R-1 / Grundig Chassis combo kart şasesini kullanan muadil Arçelik, Beko, Grundig Full HD Smart LED TV modelleri) için üretilmiş orijinal Arçelik-Beko / Grundig üretimi entegre güç beslemeli ana kart (combo board / motherboard).

Televizyonun açılışta Beko / Arçelik / Grundig logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı/mavi yanıp sönerek cihazın açılmaması veya tetiklememesi, eMMC Flash / Toshiba depolama yazılım çökmeleri, dahili besleme katı (power supply) ve LED inverter voltaj arızaları, HDMI, USB veya LAN portlarının sinyal vermemesi, ses var görüntü yok veya MStar ARM ana işlemci kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

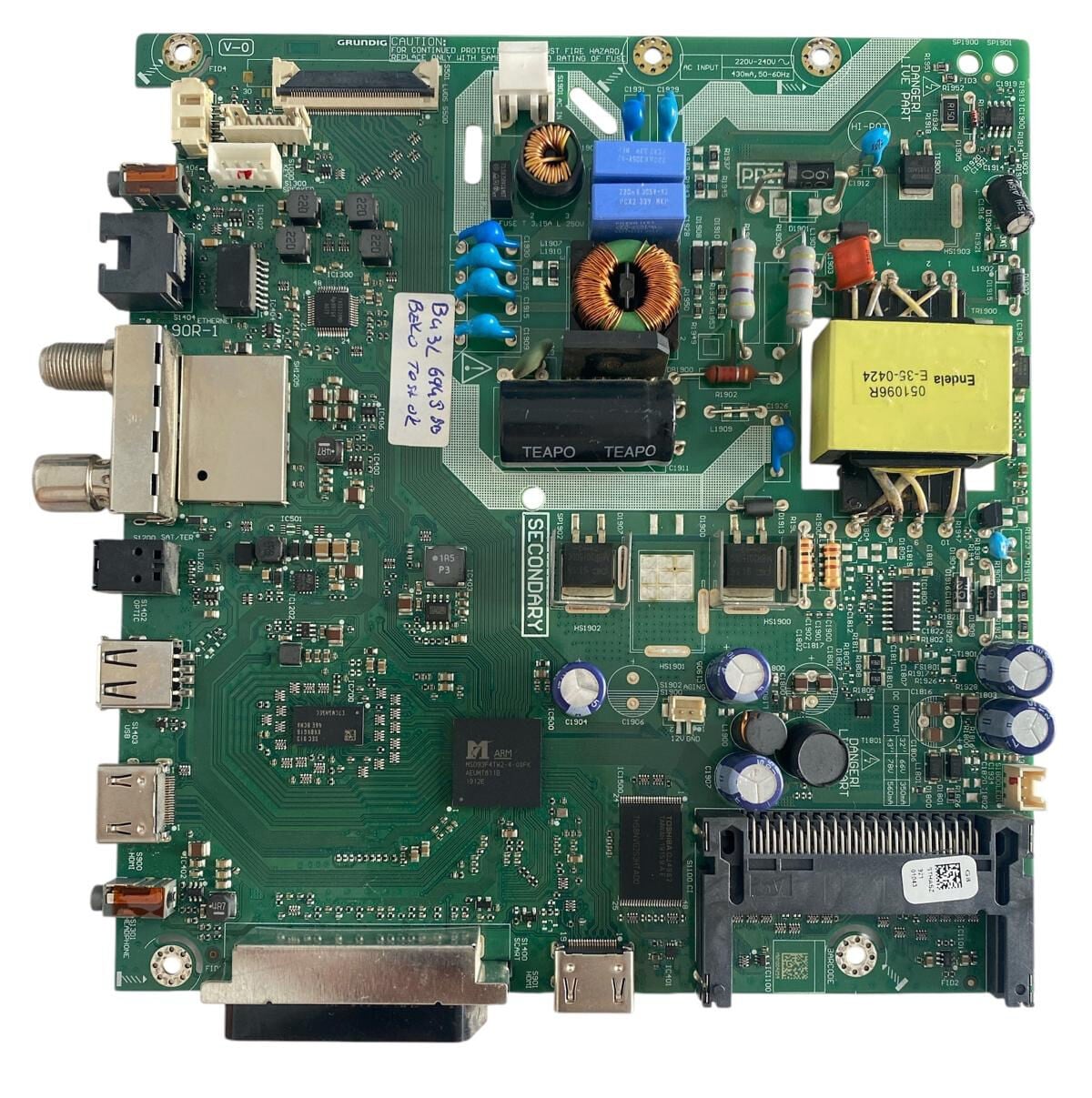

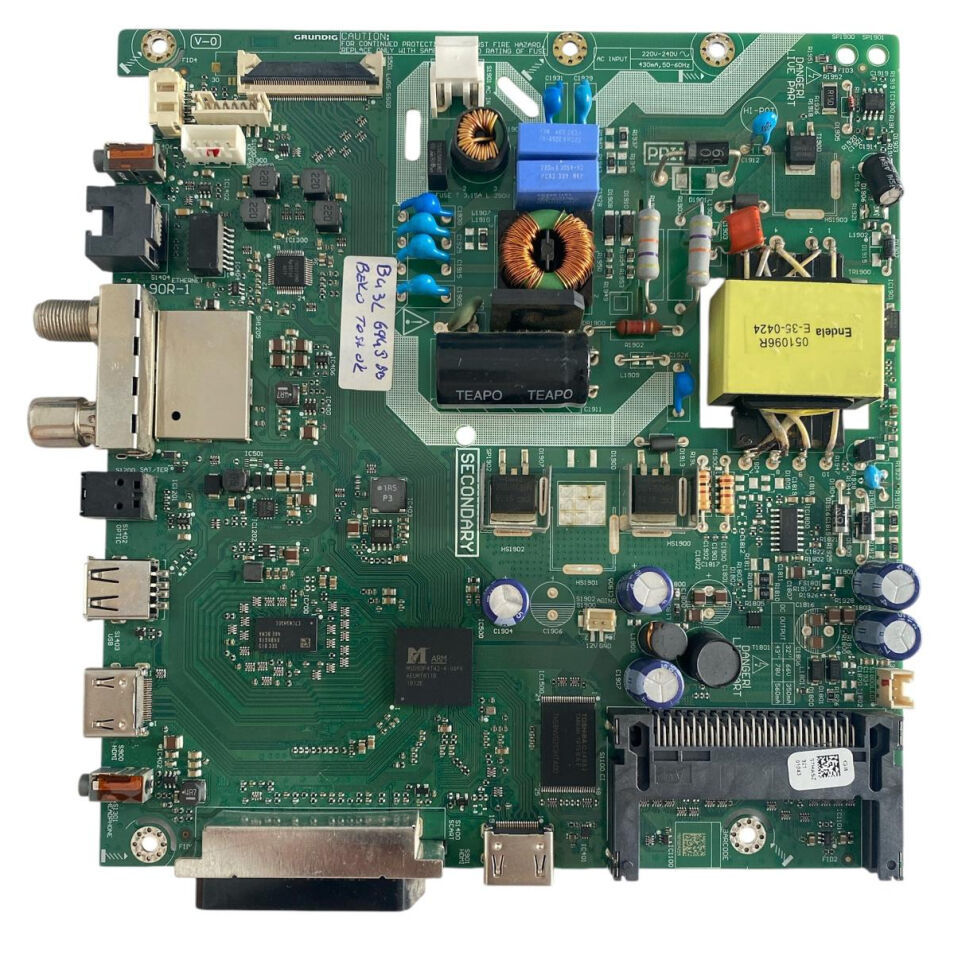

fd4fd66f-5189-48ab-add6-e3ef7671a650.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; MStar ARM (MSD6683 / MStar SoC) görüntü işlemcisi performansı, Toshiba eMMC depolama entegresi, DDR RAM bellekler, kartın sağ üst bölümünde yer alan dahili AC 220V güç besleme katı (Endela E-35-0424 trafili) ve DC-DC voltaj regülatörleri, dahili DVB-S2/T2/C uydu & karasal tuner katı sinyal alımı, çoklu HDMI / USB / Ethernet LAN port kararlılığı, Full SCART / AV analog girişleri ve LVDS ekran çıkış katları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sol tarafındaki ZG8190R-1 (veya ZG8190R-1 V-0) PCB şase numarasını, tuner / barkod üzerindeki 2JEBCZ etiket kodunu ve televizyonunuzun arka etiketindeki B43L 6945 5B model bilgisini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Full HD Smart LED TV Entegre Power + Ana Kart (Combo Board / Motherboard)

• Üretici Marka: Beko / Arçelik / Grundig Elektronik

• Uyumlu TV Modelleri: Beko B43L 6945 5B, B43L 6945, Arçelik, Grundig 43" Full HD Smart LED TV Serisi

• PCB Şase Kodu: ZG8190R-1 / ZG8190R-1 V-0 (Grundig Chassis Platformu, E159315 PCB 94V-0)

• Parça / Barkod Kodları: 2JEBCZ (Etiket Kodu: B43L 6945 5B Beko Test OK)

• Ana İşlemci (SoC): MStar ARM Quad Core Smart TV Processor

• Bellek & Depolama: Toshiba eMMC Flash Depolama & DDR SDRAM

• Dahili Güç Katı (Power Supply): AC 220V-240V 50-60Hz Giriş, Endela E-35-0424 Trafo, TEAPO Filtre Kondansatörleri ve LED Driver Çıkışı

• Tuner Modülü: Dahili Çift Tuner Katı (DVB-S2 Dahili Uydu Alıcısı & DVB-T2/C Karasal/Kablo RF Girişi)

• Bağlantı Portları:

  • 3 Adet HDMI Girişi

  • 2 Adet USB Girişi (Medya Oynatıcı)

  • RJ45 Ethernet (LAN) Portu

  • Full SCART (RGB / AV) Girişi

  • Dijital Optik (SPDIF) Ses Çıkışı & 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu

• Tasarım Standartları: RoHS, Grundig ZG Platformu (Safety Live Part / Isolation Barrier)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Beko / Arçelik ZG8190R-1 combo anakart değişimlerinde, kart takıldıktan sonra farklı panel üreticisine (LG Display, Samsung, AUO, BOE) veya farklı ekran boyutuna sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida/VESA mapping farkı) veya solarizasyon oluşabilir. Bu durum bir anakart arızası olmayıp, servis menüsüne (MENU + 9 3 0 1 veya MENU + 8 5 0 0) girilerek Panel/LVDS ayarlarının seçilmesi veya USB bellek üzerinden cihaza uygun panel profile yazılımının yüklenmesi ile kolayca çözülür.

Kart üzerinde dahili 220V AC besleme katı (Danger Live Part) yer aldığından, montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, besleme kondansatörlerinin (TEAPO 450V yüksek voltaj kondansatörleri) elektriğinin boşalmasını bekleyiniz ve panel LVDS flex kablosunu takarken pinlerin ezilmemesine ve kilit tırnaklarının tam oturmasına özen gösteriniz.
