Beko / Arçelik / Grundig 55'' 4K Ultra HD Smart LED TV Ana Kart (Main Board) - ZMG190R-7 / V03.006.03 / B55C95935S1 Orijinal

Beko, Arçelik ve Grundig markalarının 55 inç 4K Ultra HD Smart LED televizyon serilerinden Beko / Arçelik B55C 9593 5S1 (ve aynı ZMG190R-7 Grundig Chassis platformunu kullanan muadil Arçelik, Beko, Grundig 55" 4K Smart LED TV modelleri) için üretilmiş orijinal Arçelik-Beko / Grundig üretimi ana kart (main board / motherboard).

Televizyonun açılışta Beko / Arçelik / Grundig logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı yanıp sönerek cihazın açılmaması veya tetiklememesi, Toshiba eMMC Flash / EEPROM yazılım çökmeleri, Wi-Fi bağlantı kopmaları, HDMI (4K UHD), USB (USB 3.0 dahil) veya LAN portlarının sinyal vermemesi, ses var görüntü yok veya ana işlemci (beyaz soğutucu blok altındaki çip) kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

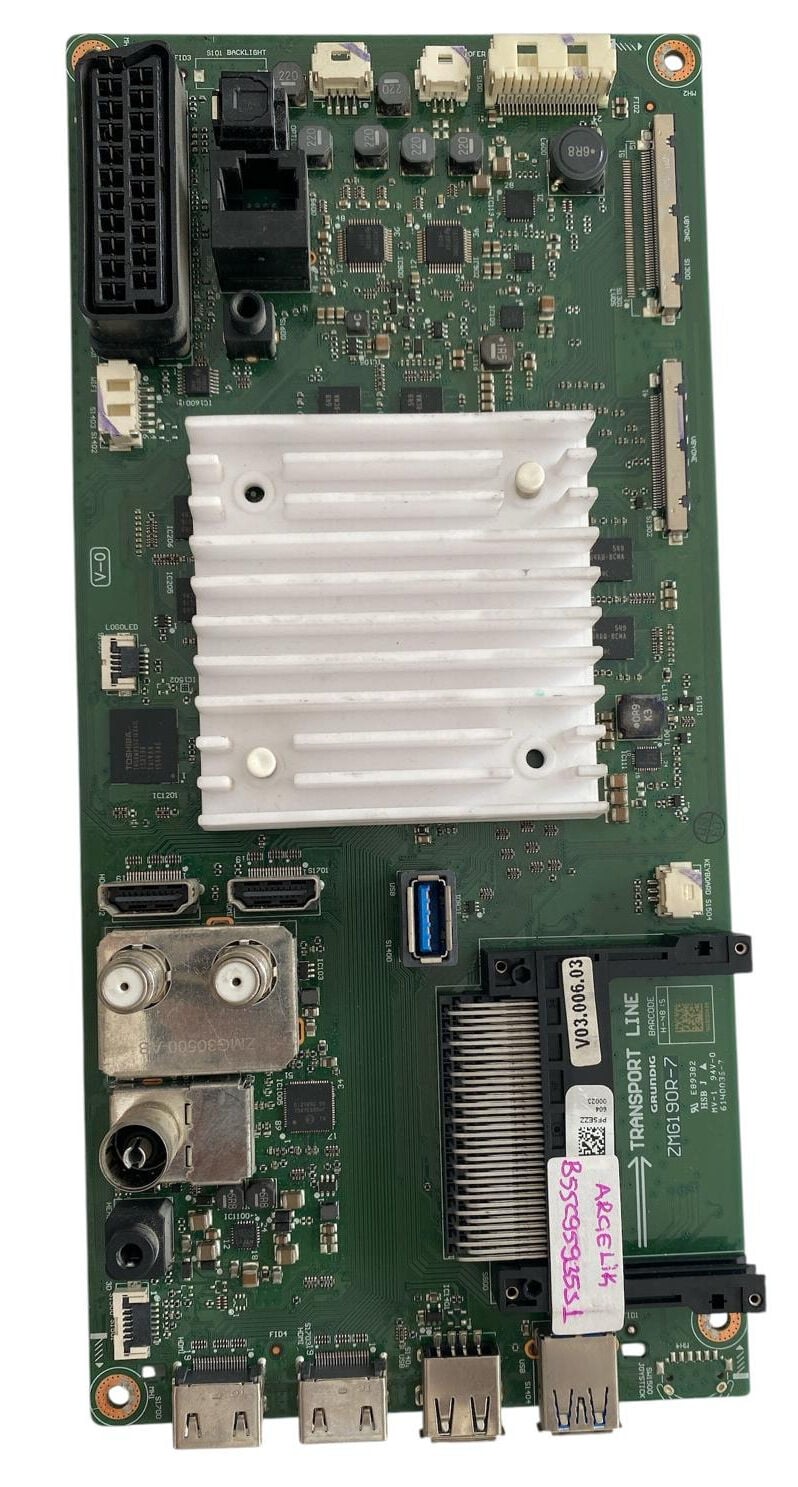

Görselde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; beyaz alüminyum soğutucu altındaki MStar / Novatek 4K Ultra HD Smart TV görüntü işlemcisi performansı, Toshiba eMMC Flash depolama entegresi, DDR RAM bellekler, 4K paneller için çift V-by-One / LVDS ekran çıkış katları, dahili ZMG30500-AB çift DVB-S2/T2/C uydu & karasal tuner katı sinyal alımı, çoklu HDMI (4K @60Hz) / USB 3.0 / USB 2.0 / Ethernet LAN port kararlılığı, Full SCART / AV analog girişleri ve DC-DC voltaj regülatörleri yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sağ alt tarafındaki ZMG190R-7 PCB şase numarasını, barkod etiketindeki V03.006.03 versiyon kodunu, etiket üzerindeki B55C95935S1 bilgisini ve televizyonunuzun arka etiketindeki model numarasını kontrol ediniz.

Teknik Özellikler

• Ürün Türü: 4K Ultra HD Smart LED TV Ana Kartı (Main Board / Motherboard)

• Üretici Marka: Beko / Arçelik / Grundig Elektronik

• Uyumlu TV Modelleri: Beko B55C 9593 5S1, Arçelik, Grundig 55" 4K Ultra HD Smart LED TV Serisi

• PCB Şase Kodu: ZMG190R-7 (Grundig Chassis Platformu, E89382 94V-0 HSB 1)

• Parça / Barkod Kodları: V03.006.03 / B55C95935S1 (Etiket Kodu: PFSE22 604 00023)

• Ana İşlemci (SoC): High-Performance Quad-Core 4K Smart TV Processor (Beyaz Alüminyum Soğutuculu)

• Bellek & Depolama: Toshiba eMMC Flash Depolama & DDR SDRAM

• Tuner Modülü: Dahili ZMG30500-AB Çift Tuner Katı (DVB-S2 Dahili Uydu Alıcısı & DVB-T2/C Karasal/Kablo RF Girişi)

• Bağlantı Portları:

  • 4 Adet HDMI Girişi (4K UHD @60Hz Support)

  • 1 Adet USB 3.0 Girişi (Mavi Port - Yüksek Hızlı Medya Oynatıcı)

  • 2 Adet USB 2.0 Girişi

  • RJ45 Ethernet (LAN) Portu

  • Full SCART (RGB / AV) Girişi

  • Dijital Optik (SPDIF) Ses Çıkışı & 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu

  • Woofer / Speaker Ses Çıkış Soketleri

• Tasarım Standartları: RoHS, Grundig ZMG Platformu (V-0 Standardı)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Beko / Arçelik / Grundig ZMG190R-7 4K Smart TV anakart değişimlerinde, kart takıldıktan sonra farklı panel üreticisine (LG Display, Samsung, AUO, BOE) veya farklı ekran boyutuna sahip cihazlarda ekranda ters görüntü, renk bozulması (V-by-One / LVDS Jeida-VESA mapping farkı) veya solarizasyon oluşabilir. Bu durum bir anakart arızası olmayıp, servis menüsüne (MENU + 9 3 0 1 veya MENU + 8 5 0 0) girilerek Panel/LVDS ayarlarının seçilmesi veya USB bellek üzerinden cihaza uygun panel profile yazılımının yüklenmesi ile kolayca çözülür.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, statik elektriğin boşalmasını bekleyiniz ve panelin hassas çift V-by-One / LVDS flex kablolarını kart üzerindeki soketlere takarken tırnakların tam oturduğundan ve pinlerin ezilmediğinden emin olunuz.
