Beko B22-LB-X329 Ana Kart – ZU419R-2 Orijinal LED TV Main Board

Beko’nun kompakt mutfak/oda tipi LED televizyon serilerinden B22-LB-X329 modeli için Arçelik-Beko tesislerinde üretilmiş, ZU419R-2 parça numaralı orijinal televizyon ana kontrol kartıdır (Main Board). Cihazın tüm görüntü işleme, panel tarama sinyal döngüleri, ses çıkış kanalları ve tuner bağlantı akışlarını tek bir kompakt şasi üzerinden yöneten ana komuta merkezidir. Az alan kaplayan ince tasarımlı (slim) televizyon kasalarına entegrasyonu için çok katmanlı, yeşil renkli yüksek dayanımlı FR-4 PCB mimarisiyle dizayn edilmiştir.

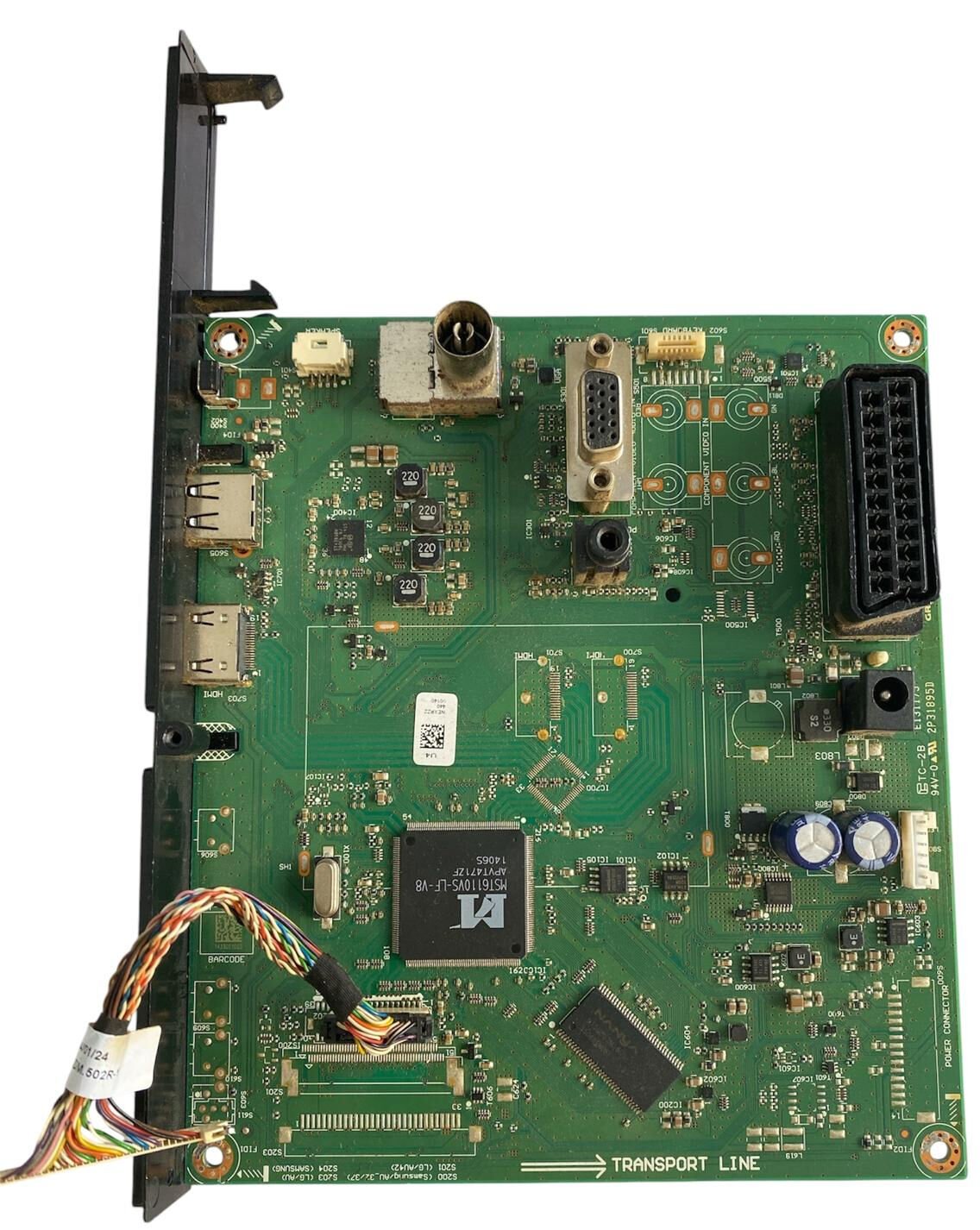

Kartın donanım şeması incelendiğinde; sol alt kademede sistemin ana frekans saat döngülerini sağlayan metal kristal ($X100$) komşuluğunda, görüntü motoru ve arayüz geçişlerini kararlı bir şekilde yöneten Mstar MST6110VS-LF-V8 (APVT471ZF 1406S) işlemcisi (SoC) konumlandırılmıştır. Bu ana işlemcinin hemen altında veri işleme döngülerini hızlandıran yüksek hızlı NANYA grafik/sistem RAM bellek entegresi yer alır. Kartın üst orta bölümünde analog ve dijital yayın alımı sağlayan dikey metal korumalı RF anten/tuner yuvası, sağ üst köşede ise harici uydu ve eski nesil cihaz bağlantılarına olanak tanıyan tam pinli siyah renkli Scart arayüzü ile hemen yanında VGA (PC) portu bulunur. Harici medya oynatımı ve kaynak bağlantıları için sol yüzde dikey yerleşimli 2 adet USB soketi ve 1 adet HDMI portu mevcuttur. Sağ alt köşede ise güç kartından gelen voltajları işlemci ve entegrelere stabil bir şekilde dağıtan $105^\circ\text{C}$ dayanımlı katı elektro-kimyasal kondansatör grupları, SMD bobinler ve ana enerji giriş soketi konumlandırılmıştır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından HDMI/USB hatları, tuner sinyal testleri, ses çıkışları ve panel LVDS data yolları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta Beko B22-LB-X329, B22-LB-5433 ve Beko'nun 22 inç ekran serileri olmak üzere; iç şasi vida yerleşimi, ekran panel LVDS flat kablo soket yapısı, tuş takımı bağlantıları ve ZU419R-2 şase kodu birebir eşleşen tüm uyumlu Arçelik, Grundig ve Beko LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Şasi Ana Baskı Kodu: ZU419R-2, Teknik Seri Kodları: E131175 2P31895D / 94V-0 2, Ana İşlemci: Mstar MST6110VS-LF-V8, RAM Entegresi: NANYA, Alt Hat Tanımlamaları: S200 (Samsung/AU_32/37) / S203 (LG/AU) / S201 (LG/Samsung) / TRANSPORT LINE, Beyaz Kablo Üzerindeki Üretim Etiketi: 21/24M.502R.

⚠️ TEKNİK NOT: Kompakt ekran LED televizyon ana kontrol kartıdır. Bu şaselerde, harici uydu alıcıları veya bilgisayarlardan HDMI/Scart kabloları aracılığıyla gelen ani yüksek statik voltaj arkları (ESD) ya da şebeke kaynaklı voltaj dengesizlikleri doğrudan Mstar ana işlemcisini kısa devreye düşürmektedir. Televizyonun standby (kırmızı) ışığının hiç yanmaması, standby ışığının sabit yanıp kumanda komutlarına veya cihaz üzerindeki tuşlara hiçbir tepki vermemesi (kilitlenme hatası) ya da Beko ekran logosunda donup kalması gibi durumlarda bu ana kartın yenisiyle değişimi gereklidir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal ana kartınızın üzerindeki ZU419R-2 kodunu referans gösterilen ddeaf309-8f14-4c45-8c35-df6516a4839e.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
