Beko B40-LB5533 Besleme Kartı – DELTA DPS-119DP A 2950336903 Orijinal Çıkma Power Supply

Beko, Arçelik ve Grundig grubunun popüler Slim LED TV serilerinden olan B40-LB5533 40 inç ($102\text{ Ekran}$) modeliyle birebir uyumlu, dünya devi Delta Electronics tarafından üretilmiş DPS-119DP A (2950336903) şase kodlu orijinal temiz söküm televizyon güç besleme (Power Supply) ve entegre LED sürücü kartıdır. Şehir şebekesinden gelen alternatif akımı ($220\text{V}-240\text{V}$ AC), cihazın ana işlemci kartının ihtiyaç duyduğu kararlı standby ($+5.25\text{V}$) ve ana çalışma ($+19\text{V}$) voltajlarına dönüştürürken, aynı zamanda panel içi Edge-LED barları yüksek voltajla ($90\text{V}-150\text{V}$) besleyen çift işlevli profesyonel bir güç devre modülüdür.

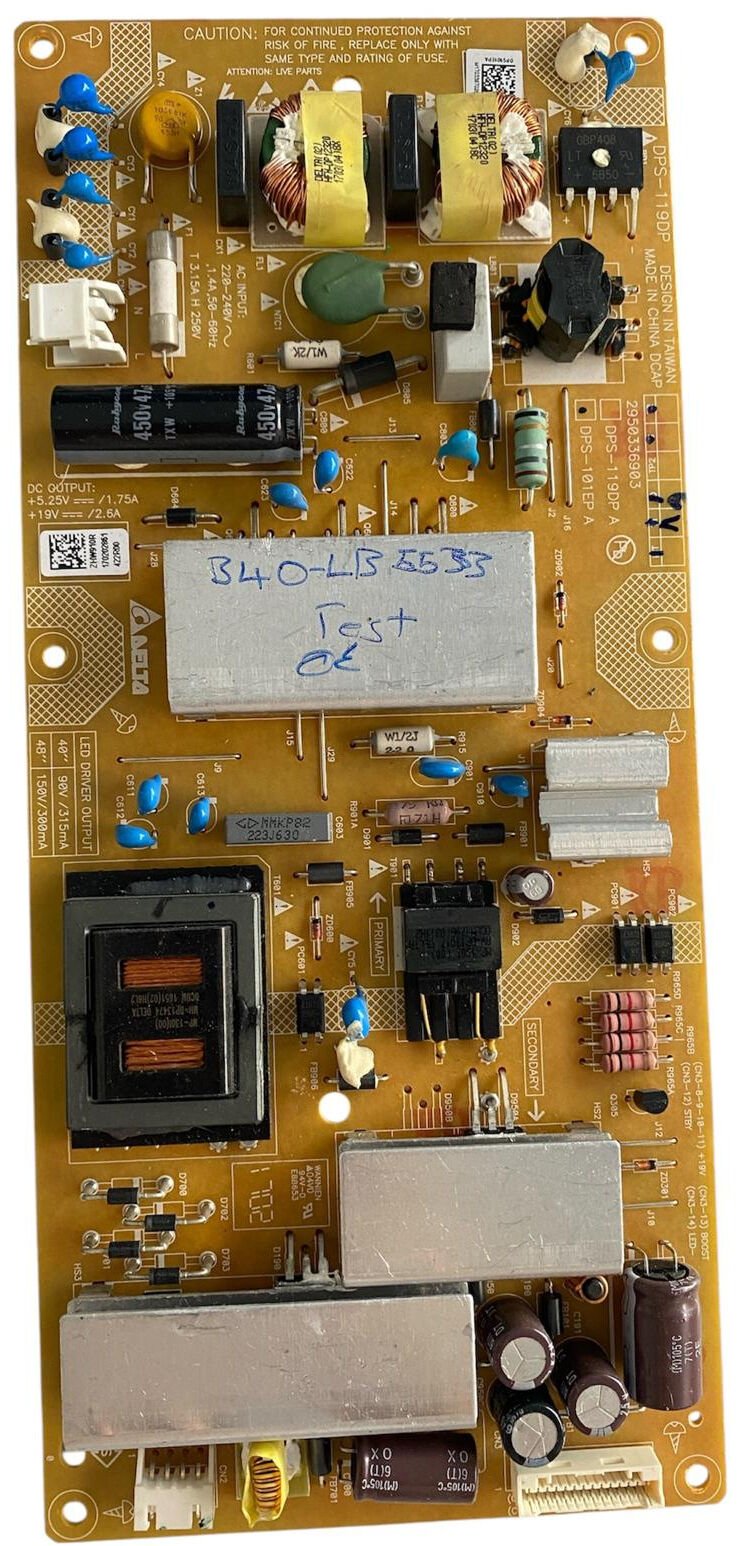

Kartın endüstriyel Delta mimarisi incelendiğinde; üst bölümde AC şebeke giriş soketi, akım koruma sigortası ($T3.15A\ H\ 250V$), sarı yalıtımlı şebeke filtre trafoları ve GBP408 köprü diyot katı yer alır. Doğrultulan akım, hemen altında dikey konumlandırılmış yüksek kaliteli yatay Rubycon 450V 47uF ana filtre kondansatörü tarafından sönümlenir. Kartın merkezinde yer alan geniş yüzeyli mat gümüş alüminyum soğutucu (Heatsink) plaka, yüksek ısı üreten güç MOSFET'lerini termal koruma altında tutar. Kartın alt bloğunda yer alan büyük siyah korumalı MP-130(00) ana anahtarlama (Switching) trafosu ve onun altındaki ikincil geniş soğutucu blok, sisteme kayıpsız akım dağıtımı sağlar. En alt kenarda yer alan beyaz çoklu pin konnektörü ana karta regüle akımı iletirken, sol kenardaki sürücü çıkışları ise doğrudan panel içi LED hatlarına bağlanır.
