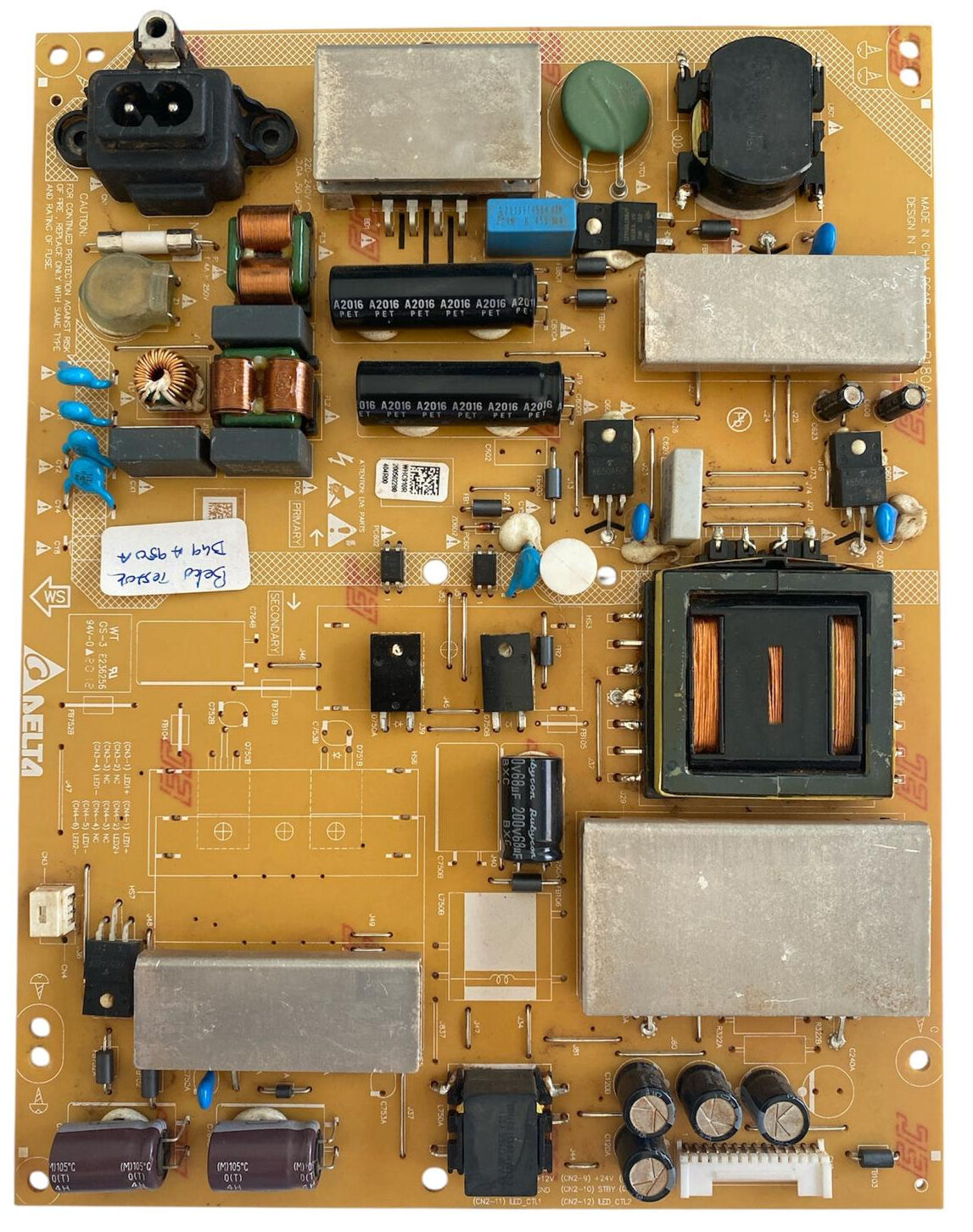

Beko B49A950A Besleme Kartı Orijinal AP-P180AM Delta TV Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Beko, Arçelik ve Grundig markalarının 49 inç (124 Ekran) Slim LED televizyon modellerinde (özellikle B49A 950A ve muadili 49 inç serilerinde) kullanılan orijinal Delta Electronics üretimi AP-P180AM şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm regülasyon akımları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ kenarda dikey olarak konumlandırılmış orijinal AP-P180AM fabrikasyon PCB kodlaması ve Delta fabrika tescilleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst köşedeki AC şebeke giriş soketinden (Power soketi) giren şebeke akımı; gecikmeli cam sigorta, varistör, çift sargılı şebeke EMI filtre bobinleri ve mavi kutupsuz dalga bastırma kondansatörleri ile süzülür. Doğrultucu köprü diyot katından geçen gerilim, üst kısımda yatay konumlandırılmış yüksek kaliteli sıralı A2016 PET filtre kondansatörleri ile süzülür. Geniş alüminyum soğutucu bloklar, primer katındaki anahtarlama mosfetlerinin ısısını dengeler.

• SMPS ve Güç Yönetimi: Kartın sağ-orta tarafında yer alan güçlü dikey sargılı ana SMPS trafosu ve bağlı olduğu kontrol entegreleri, sistemin kararlı çalışması için ihtiyaç duyulan tüm voltajları üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Alt gruptaki yüksek kaliteli Rubycon ve diğer elektrolitik filtre kondansatörleri ile doğrultucu şotki diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sağ alt köşedeki çoklu soket üzerinden ana karta kararlı DC besleme voltajları iletilirken, sol alt kısımdaki beyaz soket grubu üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
