Beko B49L 8900 5A Besleme Kartı Delta AP-P96AM 2955051104 Orijinal Power Supply

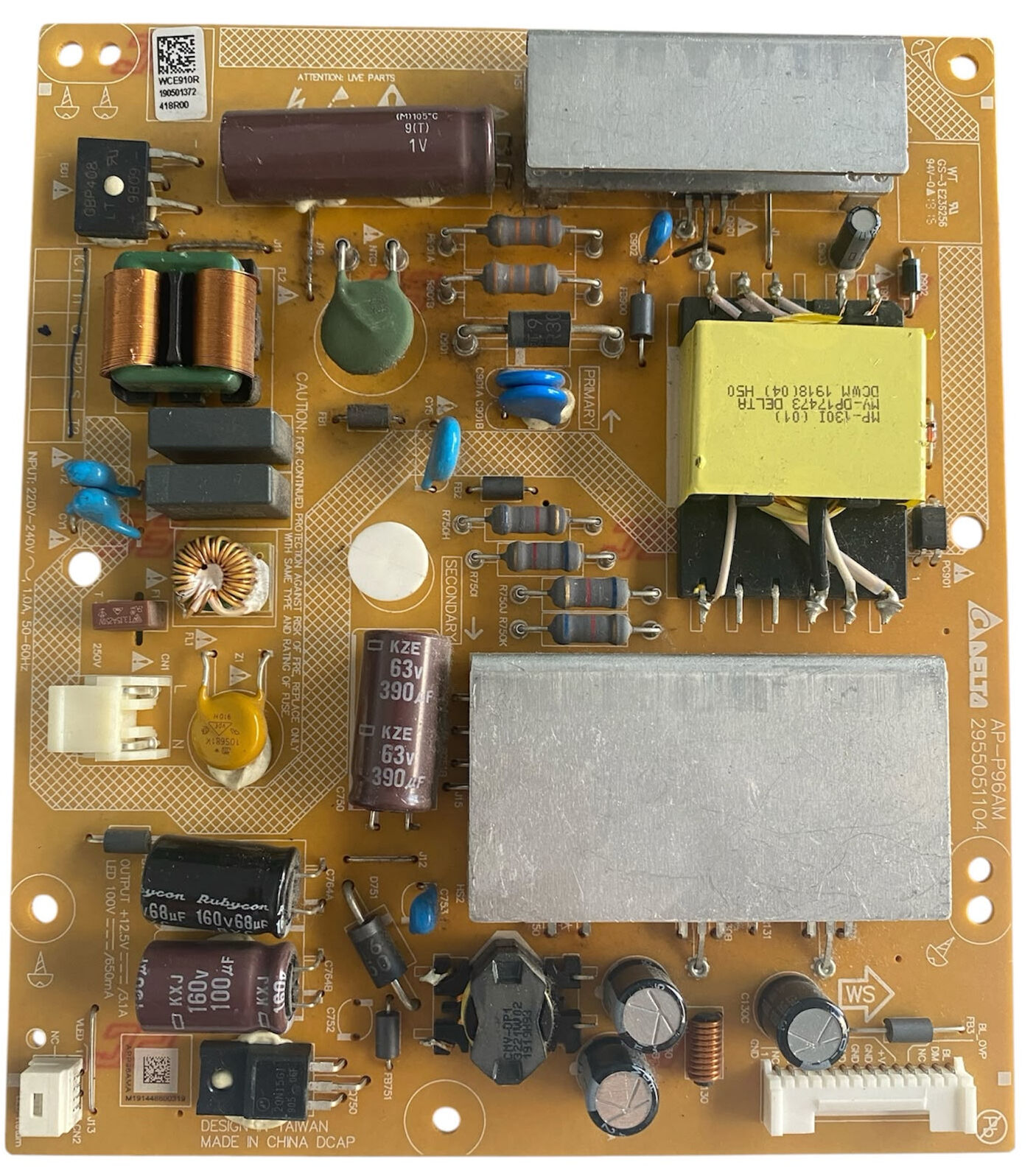

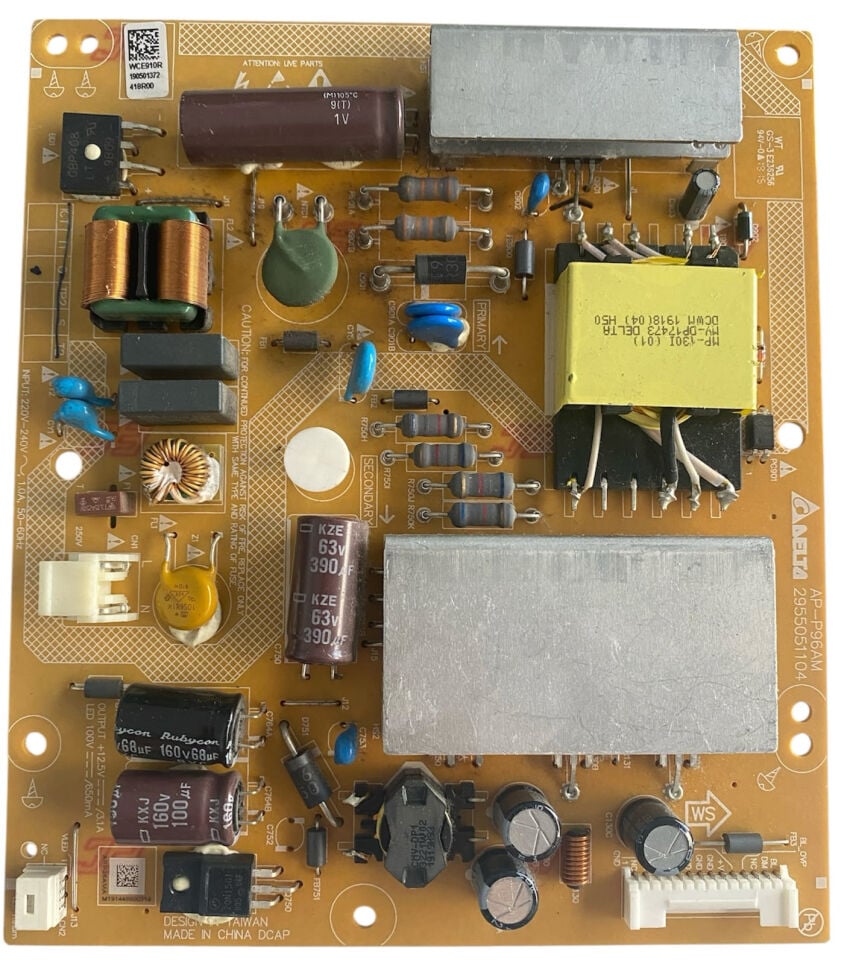

Beko B49L 8900 5A Smart 4K Ultra HD LED televizyon modeli başta olmak üzere Arçelik ve Grundig grubunun 49 inç yeni nesil ince kasa televizyonlarıyla %100 uyumlu, Delta Electronics tarafından yüksek malzeme standartlarında üretilmiş orijinal AP-P96AM (Üretici Parça No: 2955051104) şase kodlu televizyon besleme kartıdır (Power Board). Teknik servis laboratuvarımızda ana kartı ve işlemciyi besleyen +12.5V (3.1A) stand-by güç hatları ile panel içi LED aydınlatmayı (Backlight) besleyen dâhili 100V (650mA) LED sürücü inverter katı suni yük altında osiloskop eşliğinde test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ kenarındaki PCB baskısında AP-P96AM tescili açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Filtreleme Katı (LIVE Bölgesi): Sol orta/alt kısımda 2 pinli dikey beyaz AC şebeke giriş soketi bulunur. Giriş hattında koruma elemanları, varistör, sarı disk kondansatör ve EMI filtre bobin şeridi sıralanmıştır. En üst köşede ise şebeke voltajını kararlı hale getiren 1 adet yatay konumlandırılmış kalın kahverengi yüksek voltaj ana filtre kondansatörü yer almaktadır.

• Isı Yönetimi ve Delta Trafo Mimarisi: Kartın üst-sağ ve orta-sağ bölümlerine stratejik olarak yerleştirilmiş 2 adet geniş yüzeyli gümüş renkli alüminyum soğutucu blok (heatsink) yapısı, yüksek akım altında çalışan regülatör ve MOSFET'lerin ısısını maksimum düzeyde sönümler. Merkezde ise sisteme temiz enerji dağıtan MP-130I (01) DELTA kodlu sarı yalıtımlı ana güç trafosu yer alır.

• LED Sürücü (Backlight) ve Çıkış Katı: Sol alt köşede dâhili LED sürücü katının voltaj kararlılığını sağlayan 1 adet Rubycon 68µF 160V ve 1 adet KXJ 100µF 160V yüksek voltaj dikey filtre kondansatörleri konumlandırılmıştır. Hemen yanındaki beyaz dikey CN2 soketinden panele temiz 100V === / 650mA LED voltajı basılır. Sağ alt köşede ise ana karta güç taşıyan çoklu pin konnektör yuvası yer almaktadır.
