Beko B55-LW-9377 Besleme Kartı – Delta DPS-243AP Orijinal TV Power Supply

Beko, Arçelik ve Grundig grubunun yüksek performanslı, geniş ekran LED televizyon projelerinde kullanılan, DPS-243AP parça numaralı orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). Beko B55-LW-9377 ve uyumlu 55 inç ($140\text{ ekran}$) LED televizyonların şebekeden aldığı 220-240V alternatif akımı ($AC$), ana kontrol kartının (Main Board), ses çıkış katlarının ve panel arka aydınlatma (LED Backlight) sürücü devrelerinin ihtiyaç duyduğu kararlı ve pürüzsüz doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır. Delta Electronics tarafından endüstriyel standartlarda üretilen bu profesyonel kart, yüksek akım korumalı üst segment bir donanım mimarisine sahiptir.

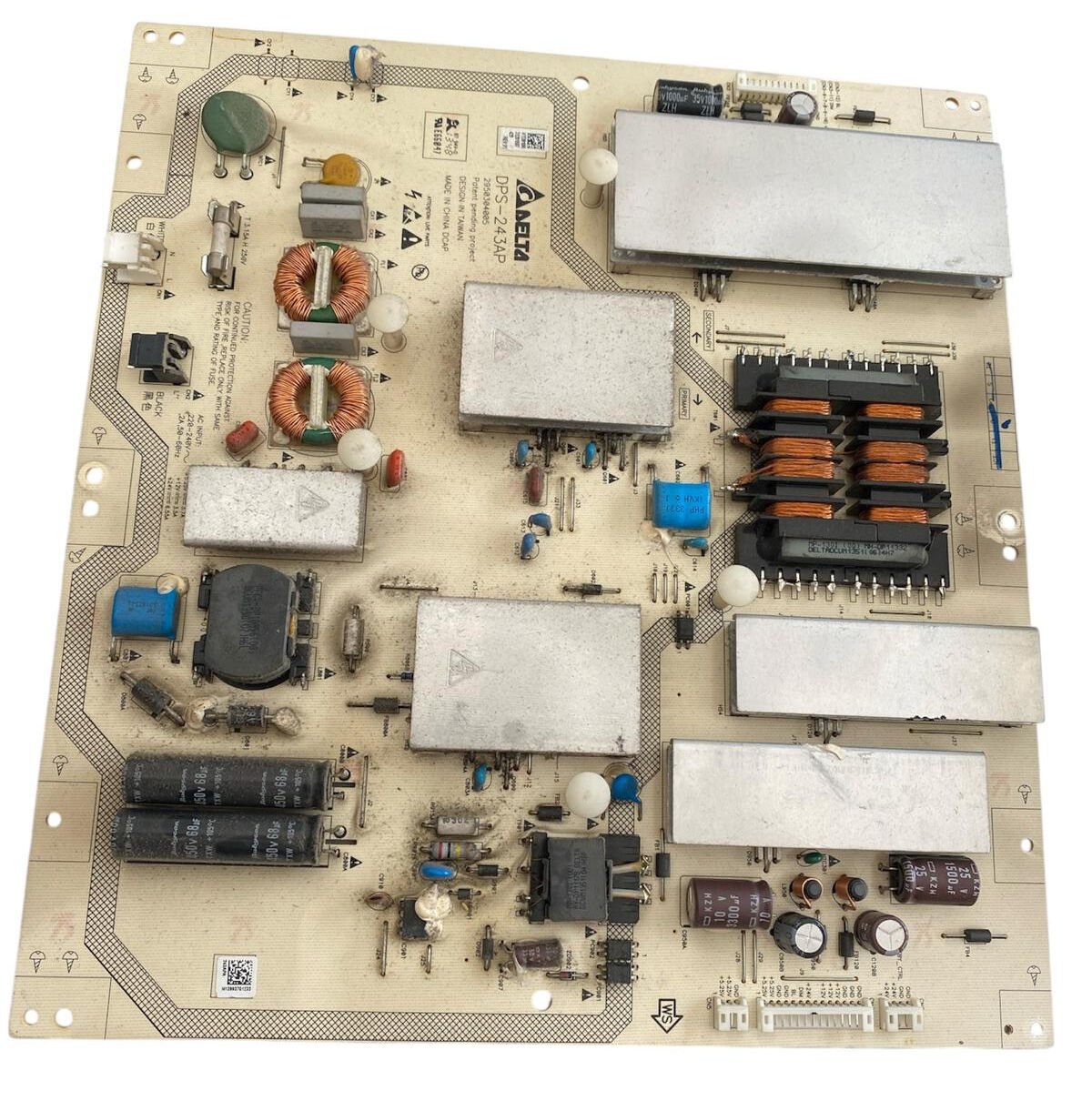

Gelişmiş bir PCB güç dağılım yapısına sahip olan bu kart üzerinde; şebekeden gelebilecek yüksek frekanslı gürültü ve parazitleri filtreleyen çiftli EMI halka şok bobini grubu, giriş sigortası, şebeke akım dalgalanmalarını sönümleyen aktif PFC (Güç Faktörü Düzeltme) devresi, yüksek voltajı doğrultup filtreleyen yan yana yatay konumlandırılmış siyah silindir elektrolitik ana kondansatör grubu ve ısı dağılımını en üst düzeye çıkaran 6 adet geniş, kapalı gümüş renkli alüminyum soğutucu blok yer almaktadır. Sağ orta katmanda yer alan yüksek yalıtımlı büyük trafo bloğu ve çıkışındaki düşük ESR değerli filtre kondansatörleri, televizyonun diğer donanımlarına pürüzsüz akım akışı sağlar. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj çıkış döngüleri, yük altındaki akım kararlılığı, PFC aktiflik kontrolü ve kısa devre koruma mekanizmaları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta Beko B55-LW-9377, B55 LW 9377 serileri olmak üzere; iç şasi vidalama yerleşimi, ana karta giden çoklu soket pin dizilimleri, panel LED aydınlatma voltaj değerleri ve DPS-243AP parça kodu birebir eşleşen tüm uyumlu Beko, Arçelik ve Grundig LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Delta Model No: DPS-243AP A, 2953834005, Patent Pending Project, DESIGN IN TAIWAN, MADE IN CHINA DCAP, Barkodlu Servis Etiket Kodları: T50352F, Giriş Değerleri: AC INPUT 220-240V~ / 2A, 50-60Hz, Çıkış Değerleri: +12V $\dots$ 3.5A, +24V $\dots$ 6.0A, Baskı Standartları: WS, 3V-0, RoHS.

⚠️ TEKNİK NOT: LED televizyon güç besleme kartıdır (Power Supply). Geniş ekran bu televizyon şaselerinde zamanla şebeke elektriğinde yaşanan dalgalanmalara, ani voltaj sıçramalarına veya yaşlanmaya bağlı olarak; televizyonun önündeki kırmızı standby ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının sabit yanması ama televizyonun kumandadan veya tuş takımından tetikleme alıp açılmaması ya da cihaz açıldıktan kısa bir süre sonra sesin gelip ekran arka aydınlatmasının anlık yanıp sönmesi veya tamamen karanlık kalması (besleme üzerindeki LED sürücü besleme hattı arızası) gibi arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki DPS-243AP kodunu, soket yapılarını ve parça konumlarını 47aafc63-ad9f-41da-8bdd-61e6cf1d7232.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
