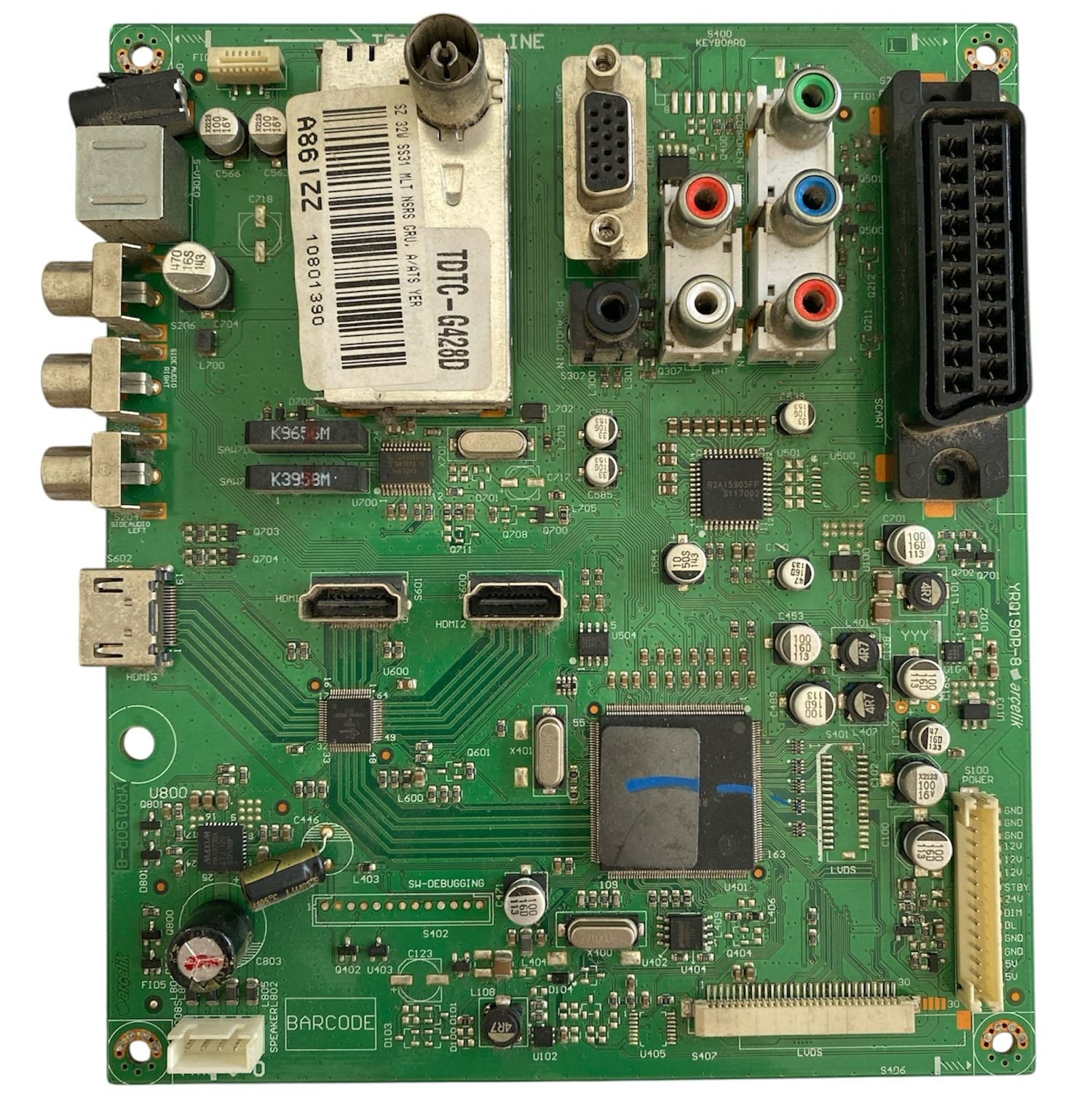

Beko F 82-203 TV Anakart YRQ190R-8 Orijinal Main Board

Beko F 82-203 model televizyonlar başta olmak üzere aynı Arçelik/Beko şase altyapısını kullanan LED/LCD televizyonlar ile tam uyumlu orijinal YRQ190R-8 (YRQ1S0R-8) televizyon ana kartıdır (Main Board). Cihazın tüm görüntü işleme, ses çıkış koordinasyonunu ve zengin analog/dijital arayüz portlarını üzerinde barındıran, teknik servis testleri tamamlanmış temiz orijinal yedek parçadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Görüntü İşleme ve Ses Katı: Kartın merkezinde yer alan ana işlemci (BGA) grubu, üzerinde fabrikasyon koruyucu termal ped ile yer almaktadır. Kartın sağ orta kısmında yüksek kaliteli ses işleme yeteneğine sahip R2A15905FP entegresi ve çevresindeki filtre kondansatör yapısı konumlandırılmıştır.

• Bağlantı Portları ve Zengin Medya Arayüzü: Sağ yan panelde eski nesil sistemler ve harici dekoderler için 1 adet tam pinli kalın SCART soketi yer alır. Üst orta kısımda 1 adet dikey VGA (PC) girişi, PC Audio In ses jakı ve renkli komponent RCA (YPbPr) video giriş yuvaları mevcuttur. Kartın sol yan panelinde 1 adet dikey HDMI girişi ve 3 adet yan RCA (Audio/Video) soket grubu yer alırken, kartın yüzeyinde doğrudan anakarta entegre 2 adet yatay HDMI yuvası (HDMI1 / HDMI2) daha bulunmaktadır.

• Tuner ve Besleme Arayüzü: Üst sol panelde sinyal kararlılığı yüksek, üzerinde TDTC-G428D ve A861ZZ 10801390 yazılı döküm metal korumalı orijinal tuner bloğu yer alır. Sağ alt köşede ise sistem besleme voltajlarını (GND, 12V, 24V, STBY, 5V, DIM, BL) ana kart katmanlarına dağıtan 14 pinli dikey S100 POWER soket yapısı mevcuttur.
