Beko F82-501 BS 2HD TV Besleme Kartı FSP204-2F02 Orijinal Power Board

Beko F82-501 BS 2HD model LCD televizyonlar başta olmak üzere aynı güç altyapısını kullanan Arçelik ve Grundig televizyon gruplarıyla tam uyumlu, orijinal FSP204-2F02 (3BS0169911GP) televizyon güç besleme kartıdır (Power Supply Board). FSP Group kalitesiyle üretilmiş, şebekeden gelen alternatif akımı cihazın ana kart ve panel invertör devrelerinin ihtiyaç duyduğu kararlı doğru akım voltajlarına dönüştüren, teknik servisimizde yük altında fonksiyon testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın sağ orta düzleminde dikey barkod etiket alanı üzerinde S/N: 00024103 ve D/C: 07 39 20 üretim döngü kodları yer almaktadır.

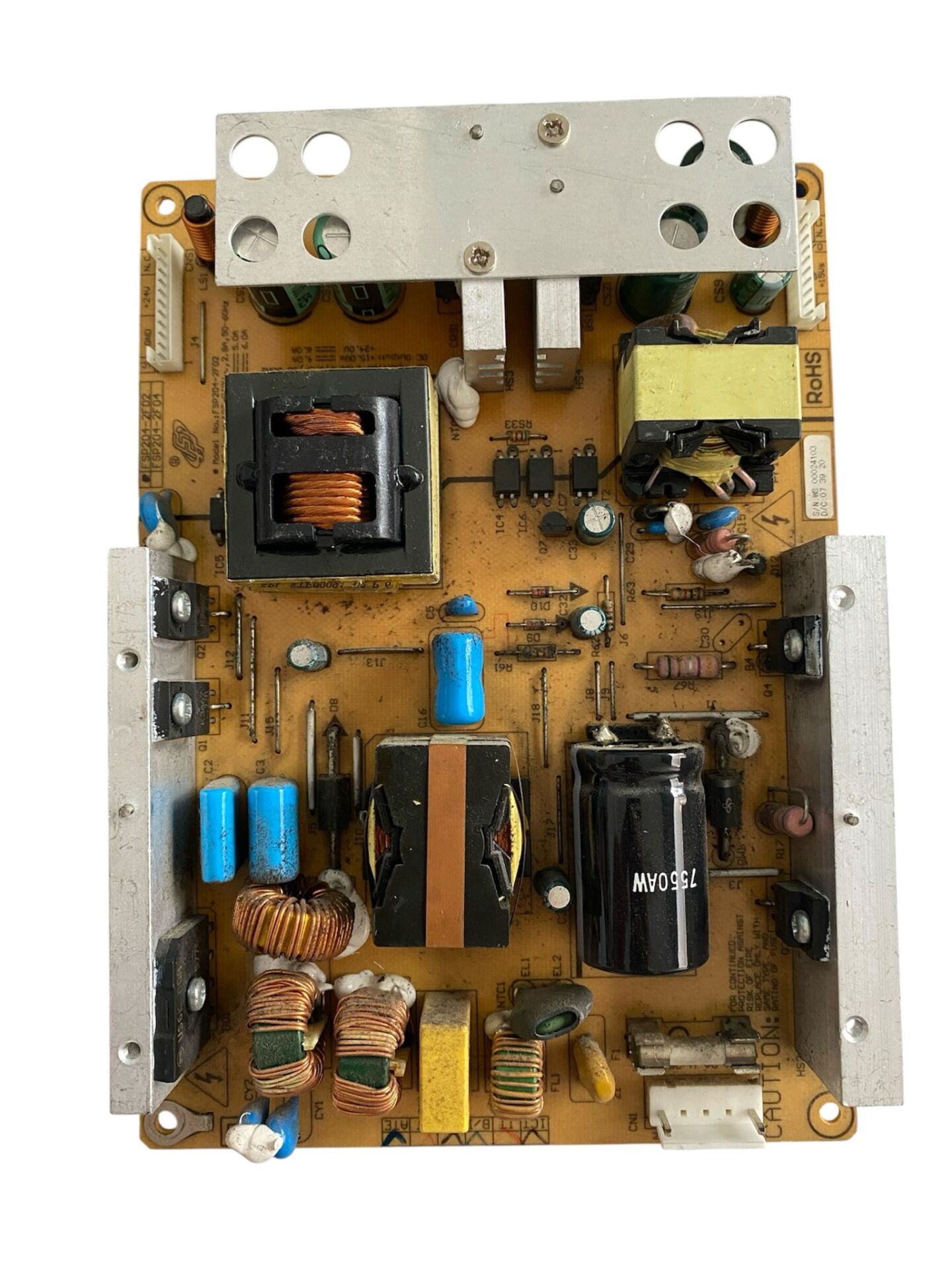

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Yüksek Voltaj Katı (HOT): Kartın alt bölümünde yer alan AC şebeke giriş soketinin hemen yanında koruyucu dâhili cam sigorta yatağı, sarı renkli X2 kutupsuz filtre kondansatörü, şebeke parazitlerini süzmeye yarayan çift sıralı kalın bakır sargılı şok bobinleri (EMI Filter) ve mavi renkli yüksek gerilim disk seramik kondansatörleri yer alır. Bu katmanda şebekeyi doğrultan dikey konumlandırılmış, üzerinde 7550AW yazılı yüksek kapasiteli siyah ana filtre kondansatörü ve hemen yanında korumalı kare şeklinde döküm PFC/Stand-by trafosu konumlandırılmıştır.

• Soğutucu Bloklar ve Güç Regülasyonu: Kartın termal kararlılığını sağlamak amacıyla sağ ve sol kenarlara paralel olarak yerleştirilmiş L şeklinde iki adet kalın gri alüminyum soğutucu blok (heatsink) mevcuttur. Bu bloklara vidalanmış durumda yüksek voltaj anahtarlamasını yapan orijinal Power MOSFET'ler ve doğrultucu diyotlar yer alır. Kartın en üst kenarında ise dikey konumlandırılmış, üzerinde hava sirkülasyon delikleri bulunan şapka şeklinde üçüncü bir geniş alüminyum soğutucu plaka yer almaktadır.

• Çıkış Voltaj Transformatörleri ve Soketler: Üst soğutucu plakanın hemen altında voltajları kararlı kılan biri kalın bakır sargılı açık tasarımlı, diğeri ise sarı izole bantlı kapalı döküm olmak üzere iki adet büyük çıkış transformatörü yer alır. Kartın sol üst kenarında anakarta giren voltajları ileten dikey beyaz konnektör yuvası (+24V, +12V, +5V), sağ üst köşesinde ise invertör ve yan devre besleme pin soketleri konumlandırılmıştır.
