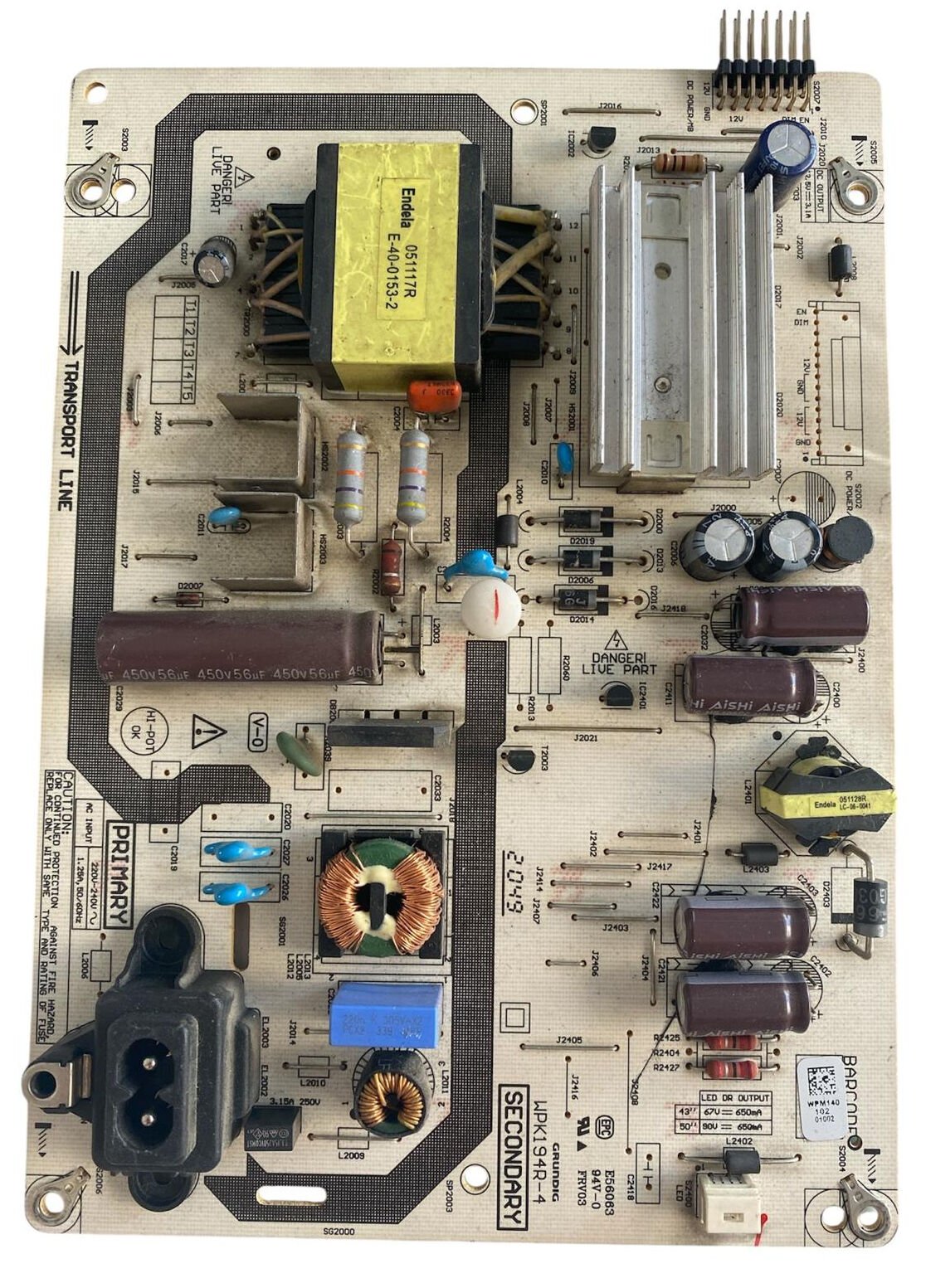

Beko WPK194R-4 Besleme Kartı – B50A800B Orijinal Temiz Söküm Power Supply

Beko, Arçelik, Grundig ve Altus markalarının 50 inç smart uydu alıcılı 4K Ultra HD LED televizyon serilerinde kullanılan orijinal WPK194R-4 şase kodlu güç besleme (Power Supply) kartıdır. Ana panel eşleşme kodu B50A800B olan cihazlar için tasarlanan bu kart, televizyonun akıllı anakart mimarisine ihtiyaç duyduğu regüleli voltaj hatlarını dağıtırken, entegre yüksek voltajlı inverter katı sayesinde panel arkasındaki LED barları (Backlight) akım korumalı olarak dengeler.

Kartın donanımsal bileşen yerleşimi incelendiğinde; primer (HOT) yüksek gerilim giriş katında şebekeden gelebilecek anlık gürültü ve parazitleri absorbe eden çift katmanlı EMI filtre bobinleri, koruyucu direnç grupları ve dikey yerleşimli emniyet sigortası yer alır. Kartın merkezinde, yüksek gerilimi süzerek sistemi stabil tutan büyük silindirik ana filtre kondansatörü konumlandırılmıştır. Yüksek frekanslı voltaj dönüşümünü gerçekleştiren fabrikasyon sarı sargılı izoleli ana switching trafoları merkez düzlemdedir. Isı yönetimini optimize etmek amacıyla güç transistörleri (MOSFET) ve doğrultucu şotki diyotları, kart üzerinde geniş yüzey kaplayan dikey kanallı kalın gümüş renkli alüminyum soğutucu bloklar (Heatsink) üzerine termal macun takviyesiyle monte edilmiştir. Üst şeritte anakarta enerji ve komut taşıyan çok pinli ana güç soketi (CN901) yer alırken, sol şeritte panel dâhili LED barlarına akım veren korumalı beyaz soket yapısı (CN902) konumlandırılmıştır. Kartın tescilli kimliği PCB üzerinde beyaz baskı ile WPK194R-4 olarak işlenmiştir.
