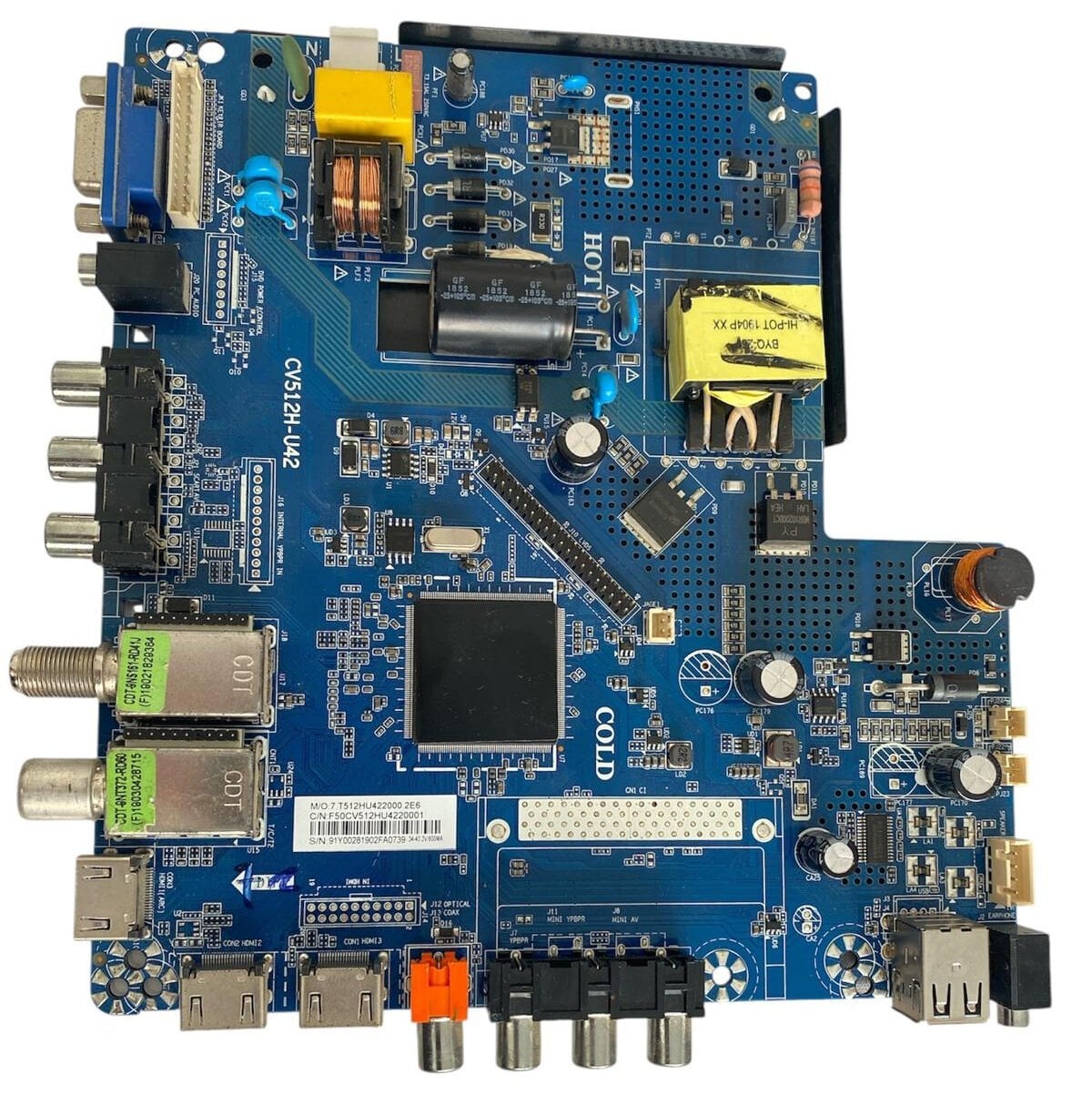

CV512H-U42 Anakart – DJTV32 Orijinal LED TV Combo Main Board

Yerli ve ithal kompakt panel pazarlarında faaliyet gösteren Dijitsu (DJTV32) ve benzeri 32 inç ($81\text{ ekran}$) LED televizyon modellerinde kullanılan, CV512H-U42 şase numaralı orijinal dahili beslemeli televizyon ana kartıdır (Combo Main Board). Besleme katı (Power Supply), LED sürücü (Inverter) devresi ve ana işlemci birimini tek bir entegre PCB blok üzerinde birleştiren bu yeni nesil kart; dar kasalı televizyon tasarımlarına maksimum alan tasarrufu ve minimum ısınma kararlılığı sağlar.

Kartın sıcak (HOT) besleme bölümünde yüksek voltaj filtre kondansatörü, HI-POT 1904P XX / BYQ-23 ana gerilim trafosu ve şebeke koruma devreleri yer alırken; soğuk (COLD) ana kontrol bölümünde dijital görüntü işleme işlemcisi, dahili HD uydu alıcı tuner grubu ($CDT$) ve çoklu giriş-çıkış portları entegre edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından HDMI veri yolları, LNB tuner besleme çıkışı, ses amplifikatör katı ve stand-by regülatör döngüleri kontrol edilerek onaylanmış TEST OK durumundadır.

UYUMLU MODELLER:

• Uyumlu TV Markaları: Başta Dijitsu DJTV32, Axen, Sunny, Woon, Elton, Nordmende ve Yumatu gibi CV512H-U42 şaseli yapıyı kullanan; soket pin şemaları, panel LVDS yönü ve vida delikleri birebir eşleşen 32 inç LED televizyonlar.

• Uyumlu Parça / Şase Kodları: PCB Model Kodu: CV512H-U42, Beyaz Kağıt Barkod No: M/O 7.T512HU422000 2E6 / C/N F50CV512HU4220001, Seri No: 91Y00281902FA0739, Dahili Tuner Kodları: CDT-9NT372-RD60 / CDT-9NS161-RD41J, Trafo Model Tanımı: HI-POT 1904P XX.

⚠️ TEKNİK NOT: Entegre beslemeli Led TV ana kartıdır (Combo Main Board). Tek kartlı (Combo) mimariye sahip bu serilerde şebekeden gelen yüksek voltaj dalgalanmaları direkt işlemci hattını veya stand-by regülatörlerini vurabilir. Cihazın ön standby ışığının hiç yanmaması, televizyonun elektriği alıp tetiklenmemesi, logoda takılı kalması veya uydu sinyalinin yok demesi (tuner arızası) gibi durumlarda bu kartın değişimi gereklidir. Sipariş vermeden önce cihazınızın içini açarak eski kartınızın üzerindeki CV512H-U42 baskısını ilan fotoğraflarımızla karşılaştırarak satın alınız.
