Delta DPS-280RP Besleme Kartı Orijinal 2950288303 DPS-280RP A Philips Sharp 40 46 inç Power Board

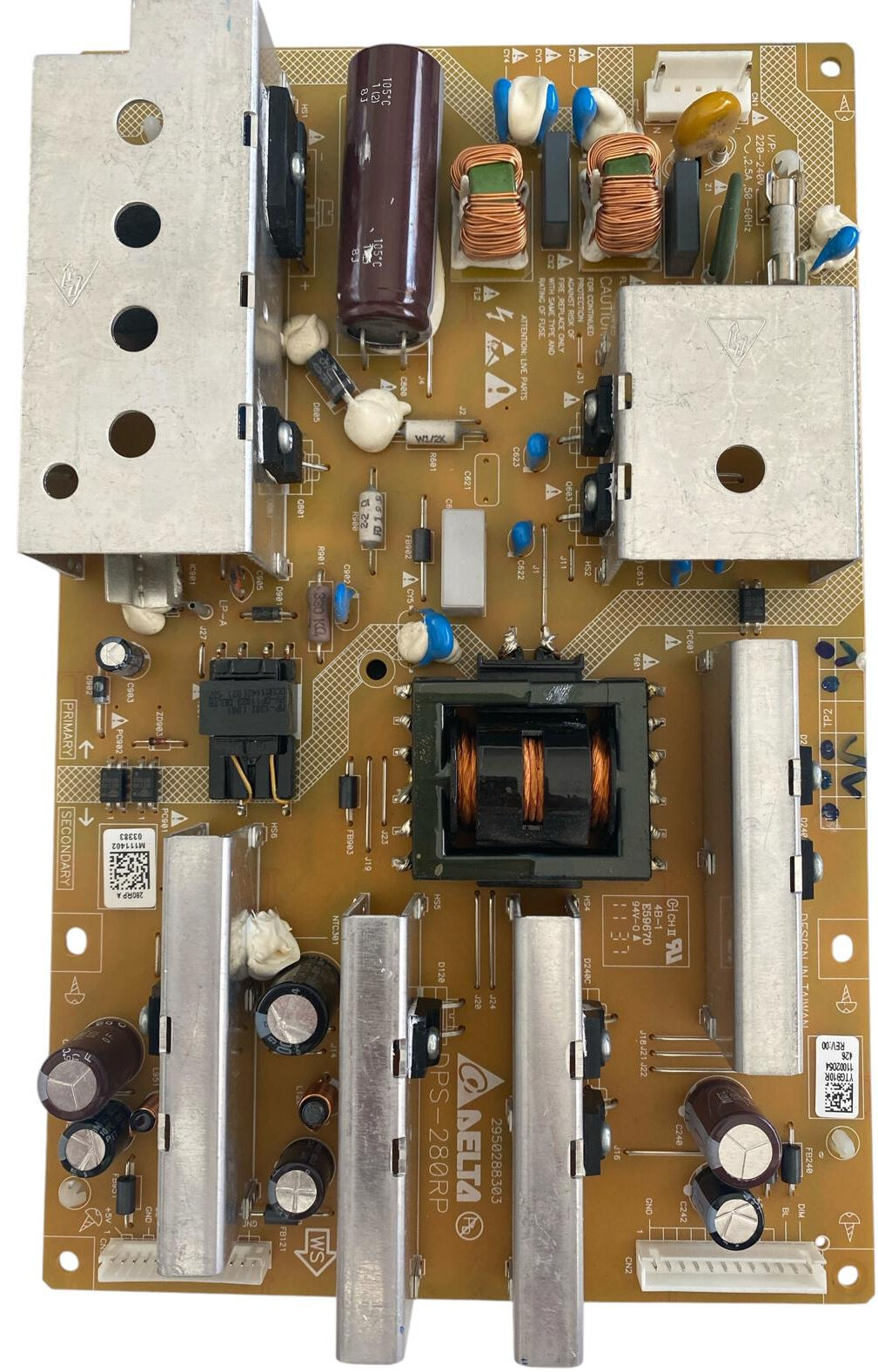

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Philips ve Sharp markalarının 40 inç ile 46 inç LCD / LED TV modellerinde kullanılan orijinal Delta Electronics üretimi DPS-280RP (Parça / PCB Kodu: 2950288303 / Etiket Kodu: DPS-280RP A) televizyon besleme kartıdır (Power Supply Unit / SMPS Power Board). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kart ve ses katını besleyen kararlı DC regülasyon çıkışları (5V, 12V, 24V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ alt bölümde ipek baskı ile Delta logosu, DELTA, 2950288303 ve DPS-280RP kodlamaları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 220-240V ~ 2.5A şebeke giriş katından giren akım; cam koruma sigortası, varistör (Z1), çift toroidal EMI filtre bobinleri (FL1, FL2) ve emniyet kondansatörleri ile süzülür. Doğrultucu katından geçen akım, dikey konumlandırılmış 1 adet yüksek kaliteli 105°C ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): Orta bölümde yer alan ana güç trafosu (T601), geniş alüminyum soğutucu bloklara (HS4, HS5, HS6) monte edilmiş MOSFET/diyot grupları, optokuplörler (PC901, PC902) ve sekonder filtre kondansatörleri ile anakart ve aydınlatma katı için gerekli olan kararlı DC gerilimleri üretir.
