Dijitsu 43DS7700 TV Anakart 6683M3C1 Orijinal Beslemeli Smart Main Board

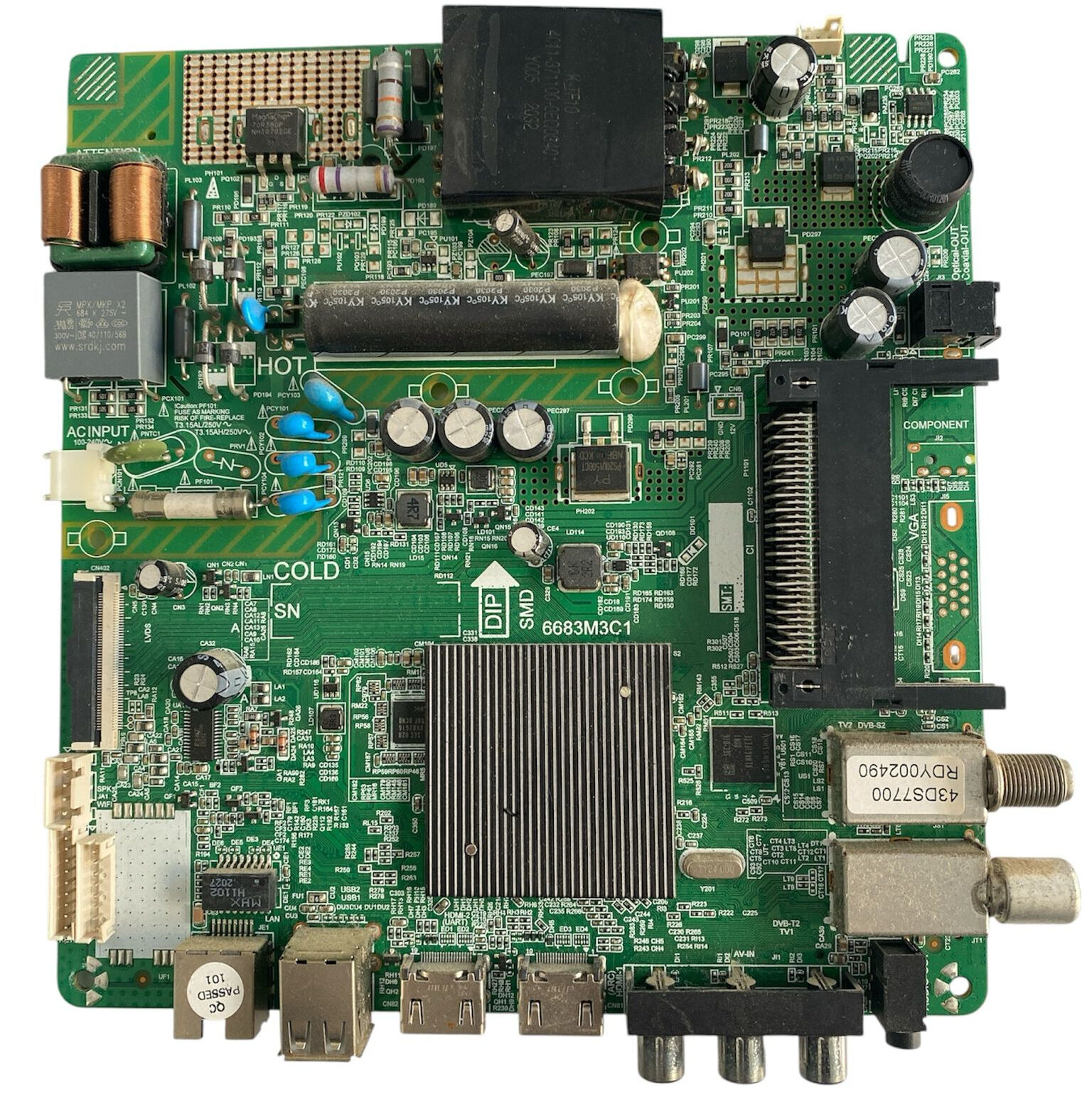

Dijitsu 43DS7700 model Smart LED televizyonlar ile tam uyumlu, orijinal 6683M3C1 şase koduna sahip dâhili beslemeli televizyon ana kartıdır (Combo Main Board). AC şebeke besleme katını, LED panel aydınlatma sürücü devresini ve akıllı sinyal işleme motorunu tek bir kompakt yeşil PCB üzerinde toplayan, laboratuvar ortamında suni yük testleri başarıyla tamamlanmış temiz orijinal yedek parçadır. Kartın üzerindeki dâhili tuner etiketi üzerinde 43DS7700 / RDY002490 üretim takip verileri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Dâhili Güç Besleme ve LED Sürücü Katı (HOT): Kartın üst ve sol üst panelini kaplayan yüksek voltajlı HOT bölgesinde; AC şebeke filtre bobinleri, gri renkli büyük X2 kutupsuz kondansatör, dikey cam sigorta yatağı (T3.15AL/250V) ve şebekeyi doğrultan yatay yerleşimli uzun siyah ana filtre kondansatörü yer alır. Üst-orta hizada ise voltaj regülasyonunu ve trafo anahtarlamasını sağlayan, üzerinde siyah plastik koruyucu kapak barındıran büyük HOT trafo bloğu (4711-371100-GE001040) konumlandırılmıştır.

• Ana İşlemci ve Panel Veri Arabirimi (COLD): Güvenli COLD alanının merkezinde, akıllı televizyon arayüzünü ve görüntü motorunu yöneten ana kontrol işlemcisi yer almaktadır. İşlemcinin üzerinde termal koruma sağlamak amacıyla konumlandırılmış kare şeklinde dikey kanallı gri alüminyum soğutucu blok (heatsink) mevcuttur. Soğutucu bloğun sol tarafında ekran veri aktarımını sağlayan dikey LVDS ekran panel flat konnektör yuvası ve hoparlör/ses çıkış soketleri yer almaktadır.

• Bağlantı Port Havuzu ve Tuner Yapısı: Cihaz güncel bağlantı standartlarına uygun zengin bir arayüz havuzuna sahiptir. Alt kenarda dikey yerleşimli 1 adet RJ45 Ethernet (LAN) portu, harici medya oynatımı için 1 adet USB arayüzü, yan yana 2 adet HDMI girişi ve 3'lü renkli RCA komponent ses/görüntü giriş soketleri konumlandırılmıştır. Sağ kenarda ise şifreli yayın kart modülleri için geniş dikey siyah CI slot yuvası, optik dijital ses çıkışı ve sağ alt köşede yan yana yerleştirilmiş biri uydu (DVB-S2) diğeri karasal/kablolu yayın (DVB-T2/C) olmak üzere çiftli dâhili tuner kovanı yer alır.
