Dijitsu 55DS7700 Besleme Kartı K-PL-FH2 Orijinal Power Board
Sunny fabrikasından çıkan; Sunny, Axen, Woon gibi markaların 55 inç büyük ekran Smart LED televizyon modellerinde (özellikle Sunny 55DS7700) kullanılan orijinal K-PL-FH2 şase kodlu televizyon besleme kartıdır (Power Supply Unit / PSU). Teknik servis laboratuvarımızda hem ana kartı besleyen stabil sekonder voltaj hatları hem de devasa 55 inç panelin arka aydınlatmasını sağlayan entegre LED sürücü (Backlight Driver) çıkış katları suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır.

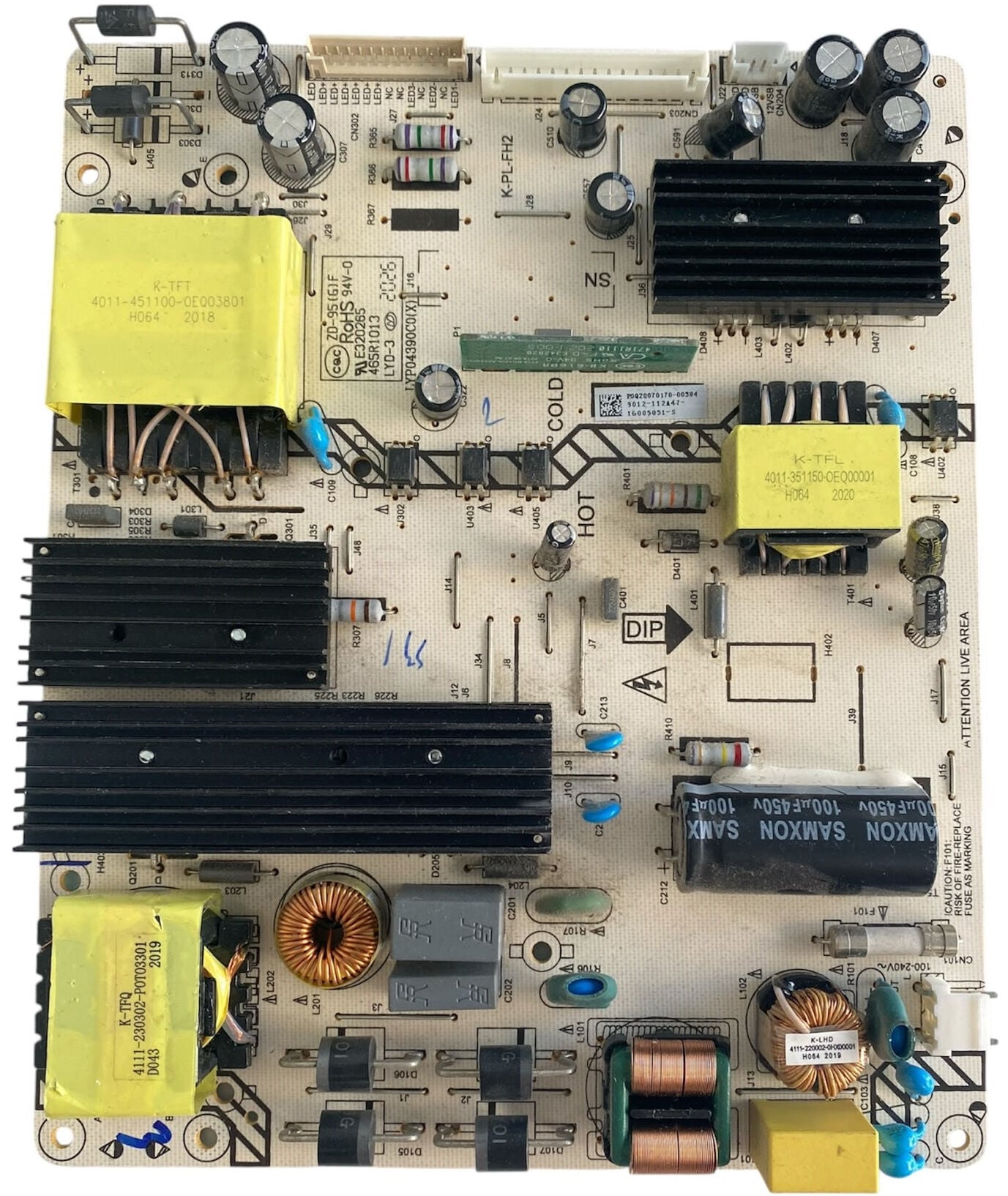

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:
-
Giriş ve Filtre Katı (HOT Bölgesi): Sağ alt köşede yer alan AC 100-240V~ şebeke giriş katı, cam sigorta yuvası ve şebeke parazitlerini absorbe eden bakır sargılı EMI filtre bobinleri yer alır. Hemen üzerinde, yüksek voltajı doğrultup süzerek sistemi kararlı tutan yatay konumlandırılmış Samxon 450V 100µF yüksek kaliteli ana filtre kondansatörü konumlandırılmıştır.
-
Güç Trafoları ve Isı Yönetimi: Kart üzerinde voltaj kademelerini ayıran 3 farklı sarı SMPS trafo grubu yer alır. Yüksek akım çeken güç MOSFET'lerini ve doğrultucu diyotları maksimum seviyede korumak amacıyla kart üzerine 3 adet siyah renkli kanallı alüminyum soğutucu blok (heatsink) entegre edilmiştir.
-
Sekonder ve LED Çıkış Katı (COLD Bölgesi): Üst kenarda konumlandırılmış beyaz renkli çoklu pin konnektörleri yer alır. Sol üstteki konnektör üzerinden panele giden dâhili LED barların yüksek voltaj sürüşü (
LED+,LED-hatları) gerçekleştirilirken, yanındaki soket üzerinden ana kartın (Main Board) ihtiyaç duyduğu tüm sistem voltajları güvenle taşınır.
