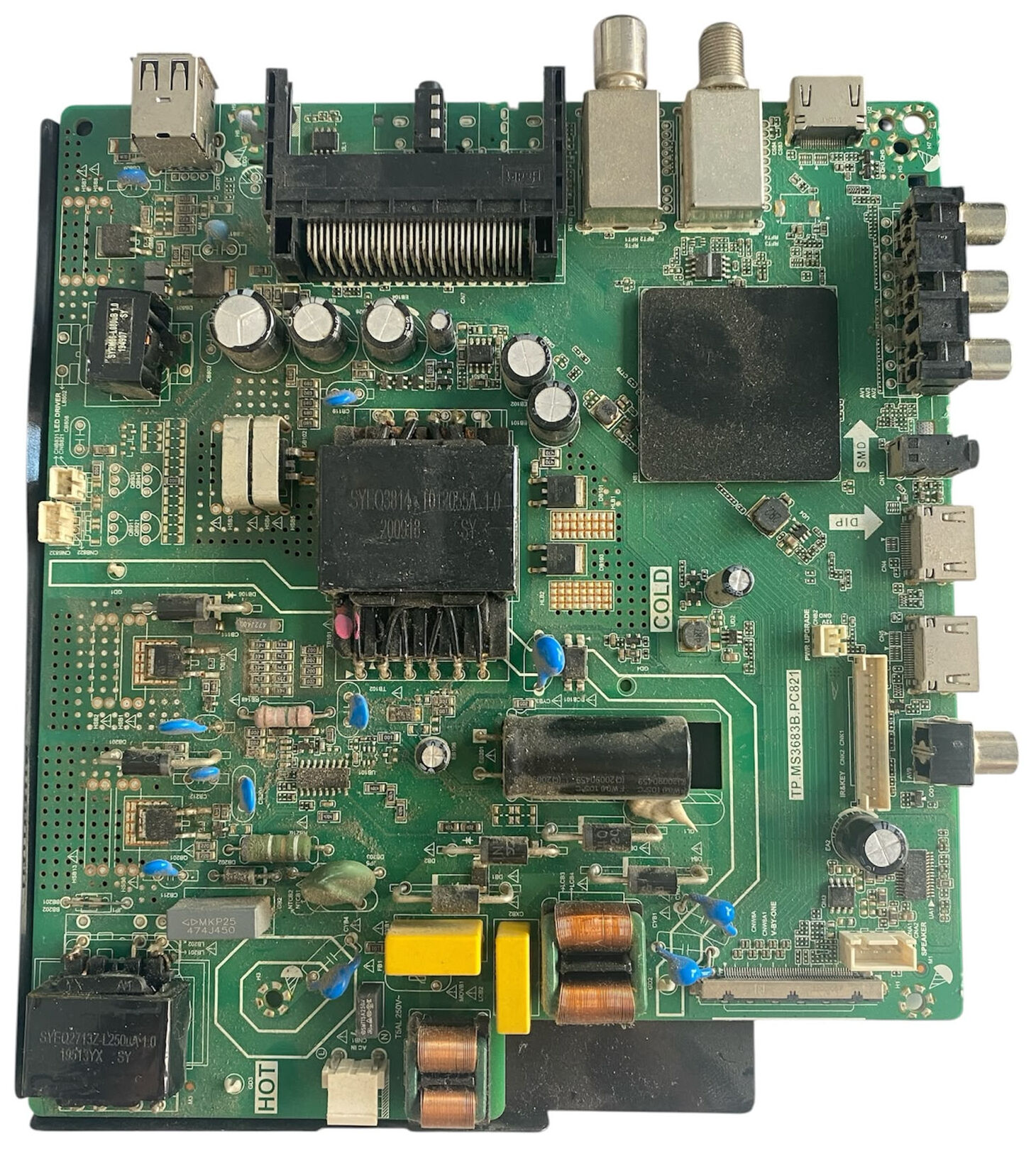

Dijitsu DJT50 Smart TV Anakart TP.MS3683B.PC821 Combo Board

Dijitsu DJT50 modeli 50 inç Smart LED televizyon başta olmak üzere Sunny ve Axen gruplarının uyumlu akıllı televizyon serilerinde güç yönetimi ile sistem kontrolünü tek bir plaka üzerinde birleştiren orijinal TP.MS3683B.PC821 şase kodlu entegre televizyon ana kartıdır (Combo Board). Teknik servis laboratuvarımızda tüm HDMI ve USB port kaynak geçişleri, dâhili Smart ana işlemci kararlılığı, ses çıkış entegresi, dâhili uydu tuner frekans kilitlenmeleri ve panel arkasındaki LED barları besleyen dâhili sürücü (inverter) katı suni yük altında test cihazlarıyla kontrol edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ alt-orta yüzeyindeki PCB baskısında TP.MS3683B.PC821 kodu açıkça tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Gelişmiş İşlemci Isı Yönetimi (COLD Bölgesi): Kartın sağ-üst katmanında, Smart TV işletim sistemi süreçlerini ve görüntü işlemeyi üstlenen ana yonga setini (işlemciyi) kararlı çalışma sıcaklığında tutmak amacıyla konumlandırılmış 1 adet kare siyah renkli alüminyum soğutucu blok (heatsink) mimarisi yer alır.

• Entegre Güç ve Doğrultucu Katı (HOT Bölgesi): Alt kenarda konumlandırılmış yüksek voltaj (HOT) katında iki adet bakır sargılı EMI bobini, sarı kutu kutupsuz kondansatör yapısı ve hemen üzerinde yüksek voltajı süzerek sistemi besleyen 1 adet yatay konumlandırılmış kalın siyah renkli ana filtre kondansatörü yer almaktadır. Merkezde ise güç regülasyonunu tamamlayan SYLO3814 tescilli kalın siyah ana güç trafosu konumlandırılmıştır.

• Zengin Bağlantı Arayüzü ve Port Yapısı: Sağ kenarda sıralanmış 2 adet dikey HDMI girişi, üst kenarda yer alan üçüncü bir HDMI girişi, 2 adet USB portu, RJ45 ethernet (LAN) yuvası, RCA bileşen girişleri ve dikey dâhili CI modül yuvası geniş bir bağlantı seçeneği sunar. Üst şeritte ise metal muhafazalı ikiz tuner (RF Anten ve LNB Uydu Girişi) yapısı yer almaktadır.
