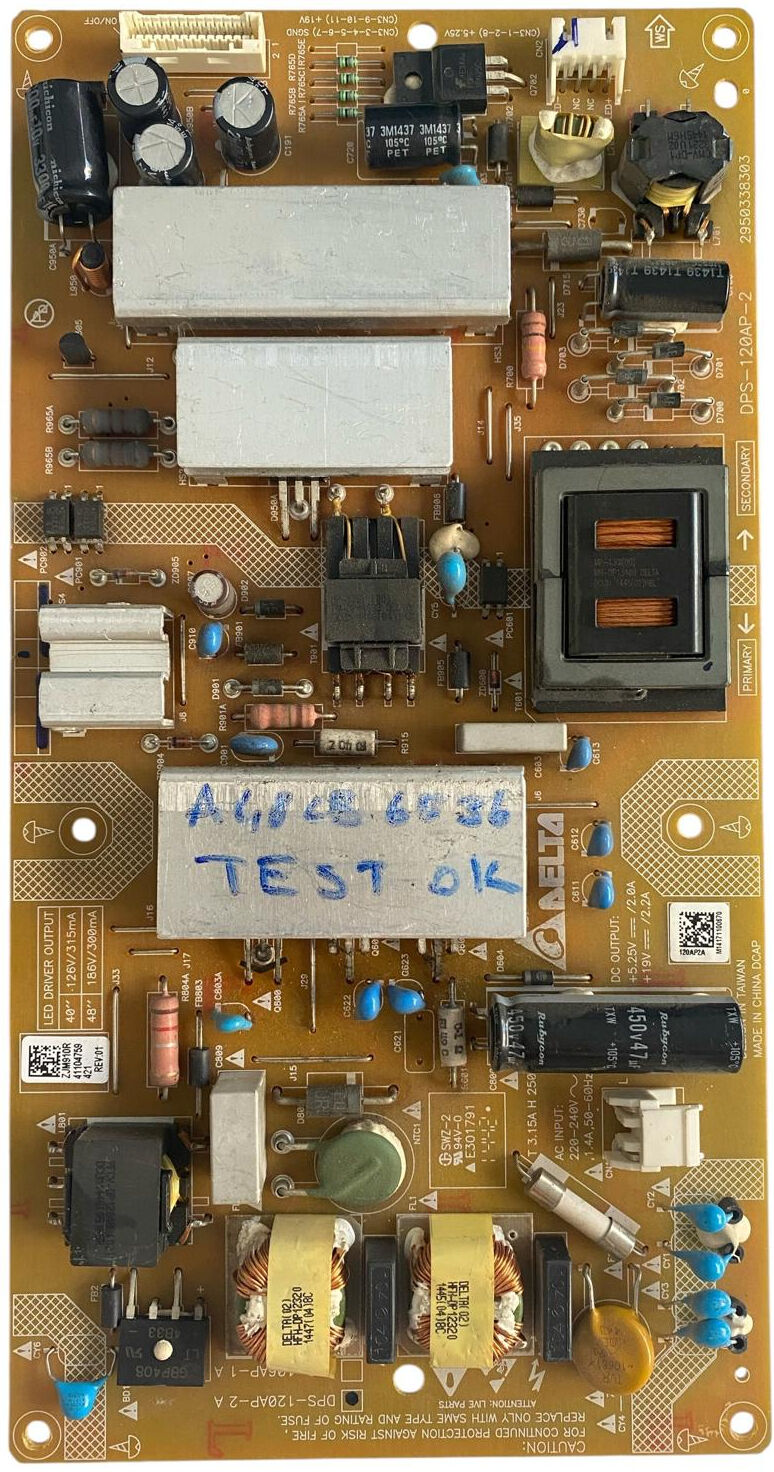

DPS-120AP-2 A Besleme Kartı Orijinal Delta DPS-120AP-2A 2950338303 A48LB6536 Arçelik Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Grundig, Arçelik ve Beko markalarının 48 inç LED TV modellerinde (başta Grundig A48-LB-6536 / A48 LB 6536 ve ilgili A48 serisi şaseler olmak üzere) kullanılan orijinal Delta Electronics üretimi DPS-120AP-2 A (PCB Kodu: 2950338303 / Model Kodu: DPS-120AP-2 / 120AP-1 A) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by (+5.25V / 2.0A), ana kart besleme gerilimleri (+19V / 2.2A) ve panel arka aydınlatmasını besleyen dâhili yüksek voltaj LED sürücü katları (186V / 300mA) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskıda ve etiket alanında DPS-120AP-2 A ve 2950338303 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 220V-240V şebeke giriş katından giren akım; cam emniyet sigortası (T 3.15A H 250V), NTC termistör, X/Y filtre kondansatörleri ve DELTA süzgeç bobini yapısından geçirilerek süzülür. Güçlü Delta PFC katından geçen akım, Rubycon üretimi 450V yüksek voltaj filtre kondansatörleri ve ana trafo bloğu üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Alüminyum soğutucu panellere monte edilmiş yüksek akımlı doğrultucu diyotlar, regülatörler ve filtre kondansatör grupları ile anakart için gerekli olan +5.25V Stand-by ve +19V çalışma hatlarını tamamen stabil bir şekilde üretir.

• Dâhili LED Driver Katı: 48 inç (186V / 300mA) ve 40 inç (126V / 315mA) LED paneller için entegre edilmiş yüksek voltajlı dâhili sürücü devresi ile panel arka aydınlatmasına kararlı akım sağlar.
