EL.MT9216-FG48 TPD.MT9216.PB766 (T) Muadili Android Smart TV Combo Anakart (1G/8G)

eni nesil dâhili uydu alıcılı ve Android Smart işletim sistemli 32" ile 40" arası LED televizyonlarda kullanılan, piyasada EL.MT9216-FG48 ve TPD.MT9216.PB766 (T) kodlarıyla bilinen birbirine tam muadil, dâhili beslemeli L tipi Combo televizyon ana kartıdır. Teknik veri etiketine göre 1GB DDR RAM ve 8GB eMMC dâhili depolama hafızasına sahip olup dâhili güç katı 35-40V 600mA (25W) çıkış gücü ile sınırlandırılmıştır. Entegre WiFi modülü ile donatılmış, testleri tamamlanmış montaja hazır orijinal çıkma parçadır.

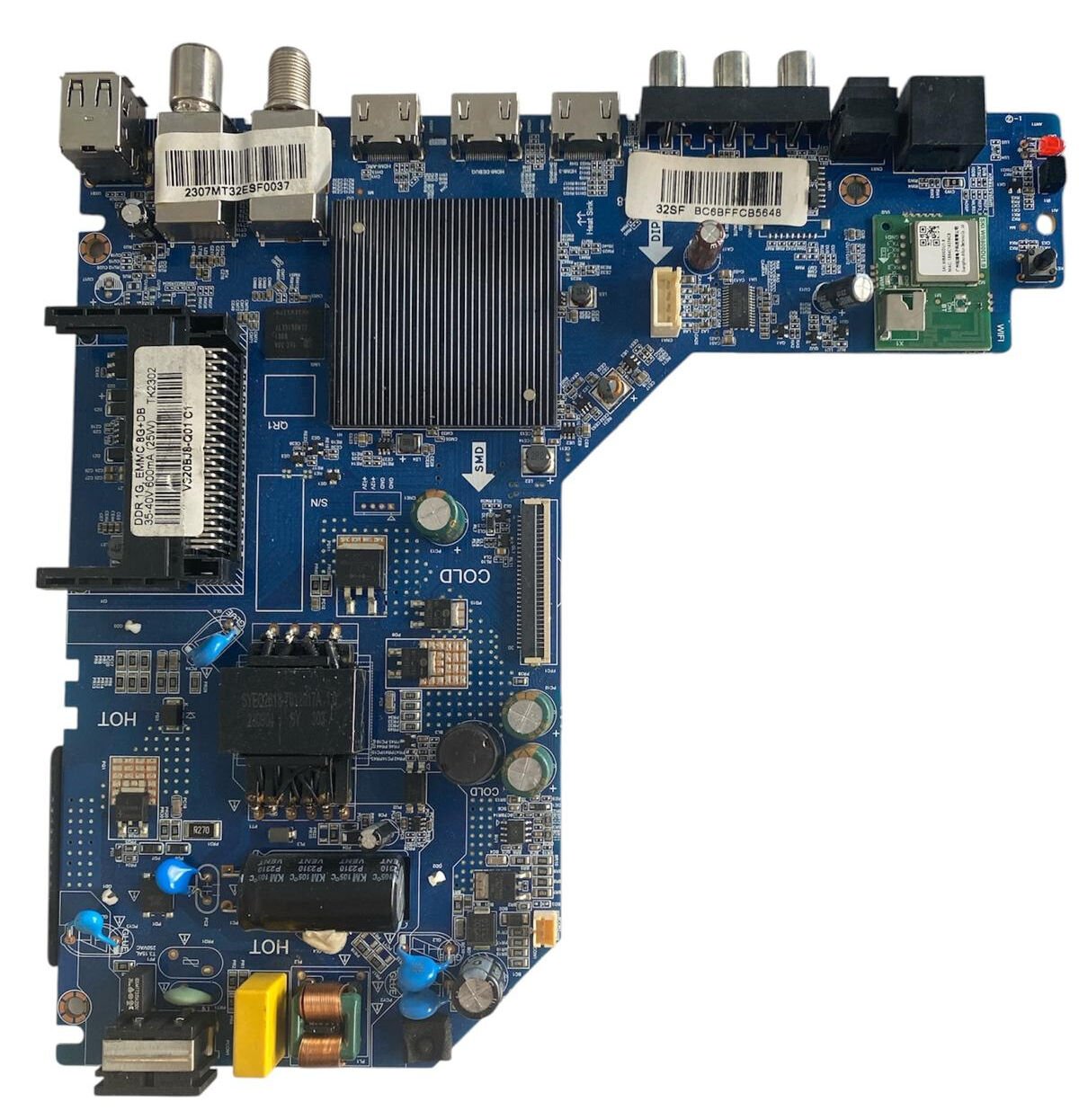

Kartın donanımsal bileşenleri ve entegre katman mimarisi incelendiğinde:

• Güç Giriş ve Besleme Katı (HOT Bölgesi): Sol alt köşede AC şebeke elektrik giriş soketi, akım koruma sigortası, çift sargılı parazit filtre bobinleri, sarı ve mavi güvenlik kondansatörleri yer alır. Hemen üstünde dikey konumlandırılmış mat siyah ana filtre kondansatörü ve SMPS anahtarlamasını sağlayan siyah izole sargılı transformatör bloğu konumlandırılmıştır.

• Merkezi İşlemci ve Soğutma: Kartın üst-orta düzleminde, Android akıllı arayüz döngüsünü ve görüntü motorunu yöneten ana işlemciyi korumak amacıyla dikey kanallı, geniş yüzeyli mat siyah alüminyum soğutucu blok yer almaktadır.

• Bağlantı Portları ve Arayüz Grubu: Üst panelde çift yuvalı USB girişi, biri dâhili uydu (LNB-IN) diğeri karasal yayın olmak üzere çift tuner girişi, 3 adet HDMI medya portu, komponent RCA analog video/ses giriş yuvaları, RJ45 Ethernet LAN ağı portu ve optik dijital ses çıkış jakı yer alır.

• Modül ve Ekran Bağlantıları: Sol orta düzlemde dikey konumlandırılmış Common Interface (CI+) modül slotu, sağ üstte ise harici dâhili dikey antene bağlı entegre yeşil WiFi kartı (SKI.WB800D.1) konumlandırılmıştır. Sağ tarafta ise panele görüntü datalarını ileten dikey hat konnektörü yer almaktadır.
