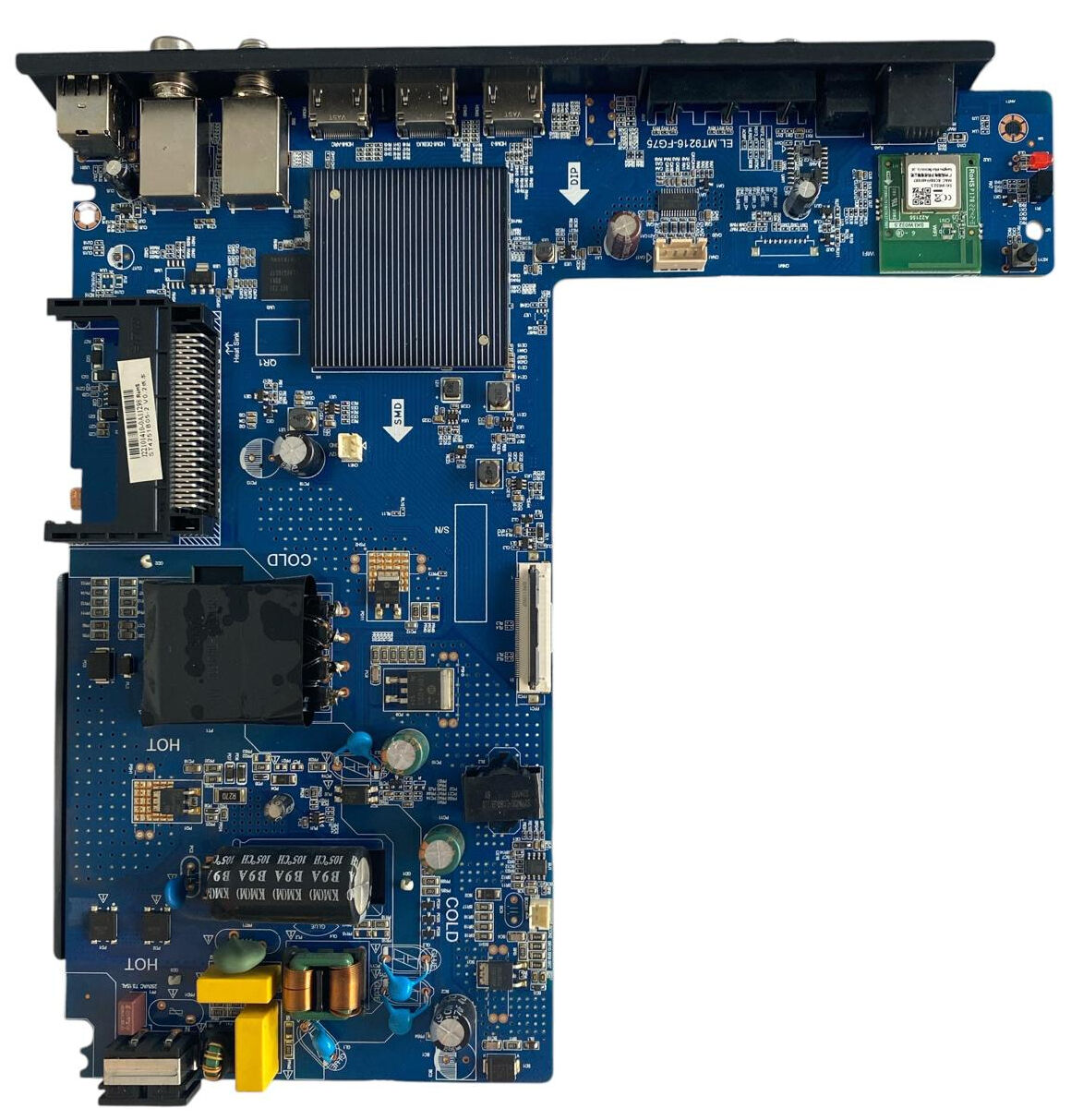

EL.MT9216-FG75 Combo Ana Kart Orijinal Besleme Kartlı Smart 4K TV Board ST4251B05-2

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Toshiba, Telefunken, JVC, Regal, SEG, Techwood ve Hitachi markalarının 43 inç, 50 inç ve 55 inç Smart 4K Ultra HD LED TV modellerinde kullanılan orijinal EL.MT9216-FG75 (Panel Kodu: ST4251B05-2-XC-2) dâhili besleme ve LED sürücü tümleşik "Combo" televizyon ana kartıdır (Main Power All-In-One Board). Teknik servis laboratuvarımızda AC şebeke giriş katından itibaren stand-by voltaj hatları, dâhili LED sürücü çıkış voltajları, MediaTek işlemci fonksiyonları, HDMI/USB portları, dâhili Wi-Fi modülü, çanak uydu alıcısı (DVB-S2) ve LVDS panel görüntü aktarım hatları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ üst kolda ipek baskı ile EL.MT9216-FG75 şase kodu ve CI+ yuvası üzerindeki etikette 22101410-0A11298 takip kodları yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Entegre Güç ve Sürücü Katı (HOT / COLD - SMPS): Kartın sol alt bölümünde konumlandırılmış dâhili besleme katında; 250VAC T3.15AL koruma sigortası, EMI filtre bobinleri, sarı kutupsuz filtre kondansatörleri, 1 adet yüksek kaliteli KMMD 450V yüksek voltaj ana filtre kondansatörü ve SMPS güç trafosu yer alır. Dâhili LED sürücü devresi, panel içi LED barlarını doğrudan ve stabil yüksek DC gerilimle besler.

• İşlemci ve Smart TV Katı: Kartın üst orta alanında yer alan siyah alüminyum soğutucu blok altındaki yüksek performanslı işlemci mimarisi; 4K Ultra HD çözünürlükteki görüntüleri işler, Smart TV yazılımını akıcı biçimde çalıştırır. Sağ üst kenara entegre SKI.WB822.5 dâhili Wi-Fi modülü yüksek hızlı kablosuz ağ bağlantısı sağlar.

• Giriş ve Çıkış Bağlantı Arayüzleri: Kart üzerinde 3 adet yüksek hızlı HDMI girişi, 2 adet USB portu, 1 adet RJ45 Ethernet (LAN) portu, 1 adet Optik Dijital Ses Çıkışı (SPDIF), AV jak girişi, dâhili CI+ modül slotu ile dâhili HD uydu (DVB-S2) ve karasal yayın alıcı tuner devresi yer almaktadır.
