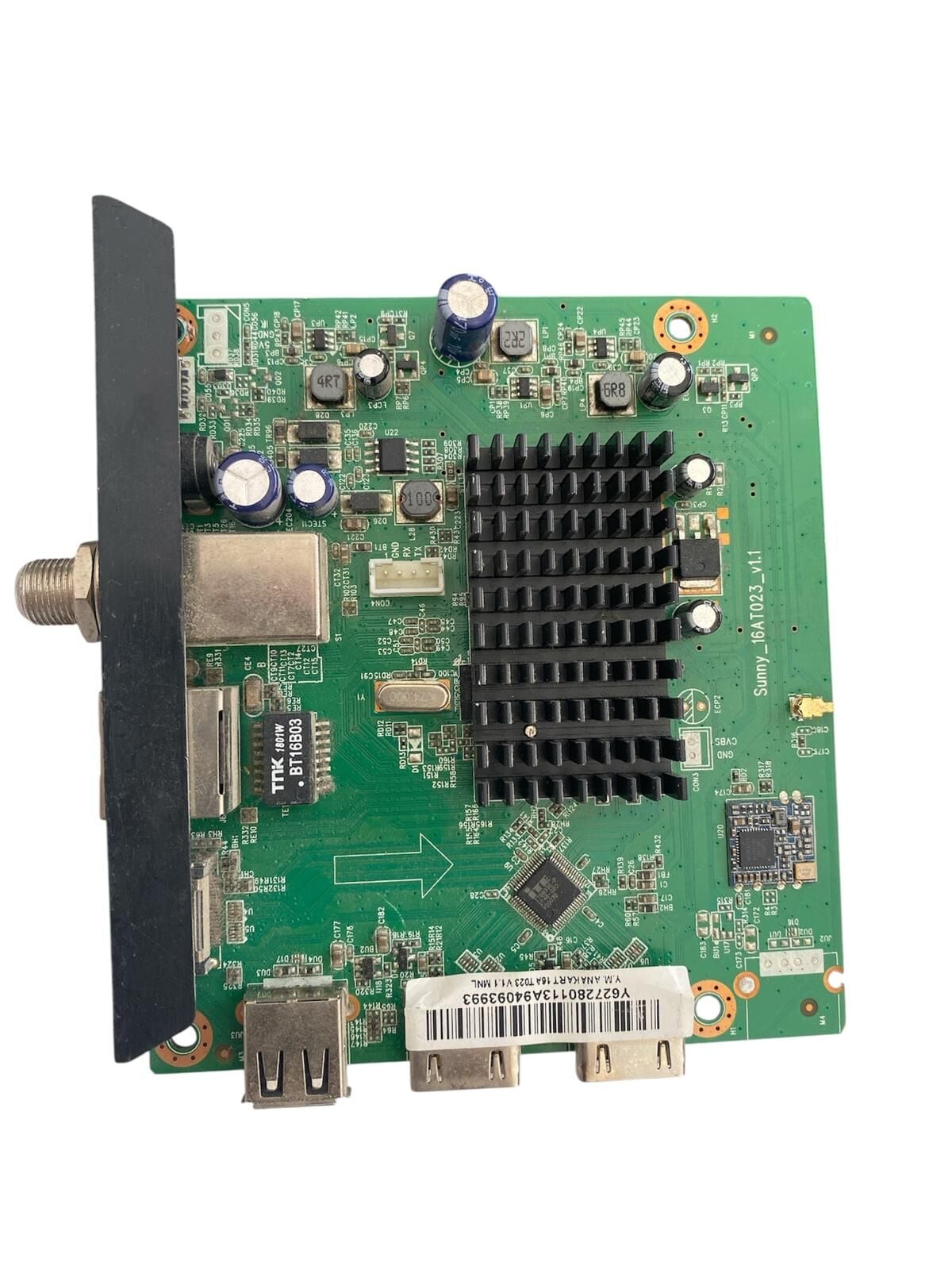

Elton EL40DLK1723 Anakart – Sunny 16AT023_v1.1 Orijinal Çıkma Entegre TV Ana Kartı
Sunny / Atmaca Elektronik tesislerinde üretilen 40 inç serisi Elton EL40DLK1723 LED televizyon modeliyle birebir uyumlu, Sunny_16AT023_v1.1 şase koduna sahip orijinal temiz söküm entegre (Combo) televizyon ana kartıdır. Cihazın güç besleme (SMPS) katını, multimedya giriş-çıkış portlarını, dikey dahili uydu tuner modülünü ve panel LED barlarını tetikleyen yüksek voltaj sürücü ünitesini tek bir premium PCB gövdede birleştiren, kompakt tasarımlı ve kararlı çalışan bir sistem kartıdır.
Kartın komponent mimarisi incelendiğinde; sol kenar aksında dik konumlandırılmış siyah yalıtımlı plastik koruma paneli altında harici cihaz bağlantıları için 2 adet HDMI girişi, harici medyalar için 1 adet USB portu ve video sinyal aktarımı için mini AV/RCA soketleri yer alır. Kartın sol merkez bölümünde, uydu ve karasal yayın sinyallerini yüksek kararlılıkla ayrıştıran dikey yerleşimli metal korumalı dahili f-konnektörlü Tuner modülü bulunmaktadır. Tuner modülünün hemen altında, veri hatlarında parazit önleyici ve empedans dengeleyici TNK 1801W BT16B03 filtre entegresi konumlandırılmıştır. Kartın sağ merkez alanını kaplayan geniş yüzeyli, dikey kanallı siyah eloksallı alüminyum soğutucu (Heatsink) plaka, altındaki ana görüntü işlemcisini (Scalers/CPU) termal dalgalanmalardan koruyarak uzun ömürlü bir performans sağlar. Kartın sağ alt köşesinde ise, akıllı sistem veri yollarını ve kablosuz çevre birim bağlantı yönetimini üstlenen entegre yonga seti entegresi yer alır. Kartın üst gövdesinde konumlandırılmış yüksek akım filtre kondatansatörleri ve voltaj regülatör bobinleri (4R7, 6R8, 100 yolları) işlemci çekirdeğine temiz ve parazitsiz DC akım dağıtımı yapmaktadır.
