Finlux FN43250 TV Anakart TP.SK506S.PB802 Orijinal Combo Board

Finlux FN43250 model 43 inç Smart LED televizyonlar başta olmak üzere piyasadaki uyumlu parça kodu ve ekran paneli parametrelerine sahip akıllı televizyon gruplarıyla %100 uyumlu orijinal TP.SK506S.PB802 şase kodlu televizyon combo (anakart + besleme bir arada) kartıdır. Elektronik teknik servis laboratuvarımızda hem güç katı (Power) hem de dijital sinyal ana kart (Main) katmanları suni yük altında test edilerek tüm fonksiyonları onaylanmış montaja hazır orijinal temiz yedek parçadır. Kartın üzerinde beyaz baskı ile TP.SK506S.PB802 modeli açıkça belirtilmiştir.

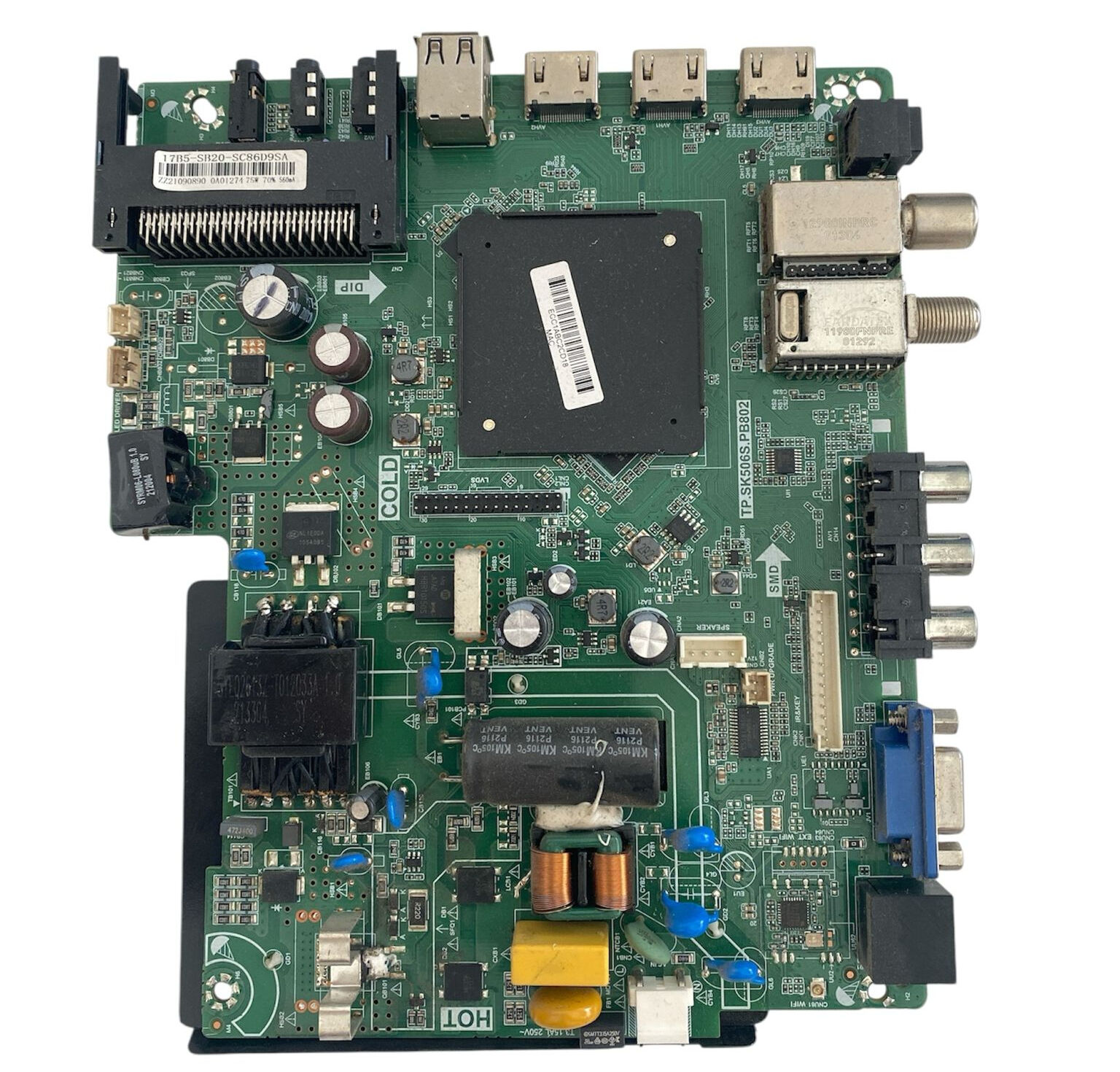

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Entegre Güç Besleme (HOT) Katı: Kartın alt bölümünde yer alan ve beyaz kesikli hatlarla ayrılmış HOT bölgesinde, harici besleme kartına ihtiyaç duymadan doğrudan şebeke gerilimini süzüp doğrultan dikey filtre bobini, sarı renkli kutupsuz X2 kondansatör, dikey cam sigorta yatağı (T3.15AL 250V~) ve yatay büyük siyah ana filtre kondansatörü konumlandırılmıştır. Sol alt-orta alanda ise sistem voltajlarını ve LED arka aydınlatma barlarını besleyen yüksek voltajlı dikey anahtarlama trafosu (13304) yer alır.

• İşlemci ve Akıllı Sistem Bloğu: Kartın tam ortasında, Android/Smart sistem algoritmalarını ve çoklu medya geçişlerini yöneten yüksek performanslı ana kontrol işlemcisi yer almaktadır. İşlemcinin üzeri ısıl koruma sağlamak amacıyla geniş kare siyah renkli alüminyum soğutucu plaka ile zırhlanmıştır. Bu plaka üzerinde dikey fabrikasyon ECCC200612D019 barkod etiketi mevcuttur. İşlemci bloğunun hemen altında ekran paneline doğrudan veri aktaran dikey iki sıra iğne pinli LVDS arabirim konnektörü yer alır.

• Giriş-Çıkış Portları ve Yayın Altyapısı: Üst kenarda dikey konumlandırılmış 1 adet USB portu ve yan yana sıralanmış 3 adet dikey HDMI arayüzü yer alır. Sağ üst köşede internet bağlantısı için 1 adet dikey siyah RJ45 LAN (Ethernet) portu, hemen altında ise dikey hizada yer alan metal zırhlı uydu (LNB) ve dairesel karasal anten girişi kovanları (119DDFAHPRE) konumlandırılmıştır. Sağ kenarda ise analog AV RCA jak havuzu ve dikey bilgisayar bağlantısı için 1 adet mavi renkli VGA portu sıralanmıştır. Sol üst tarafta ise şifreli dijital yayın modüllerinin takıldığı dikey geniş siyah plastik CI kart slot yuvası yer almaktadır.
