FSP FSP132-3F01 Besleme Kartı Orijinal WS101400D95 REV 1 24V 12V 5V 32 37 40 inç Power Board

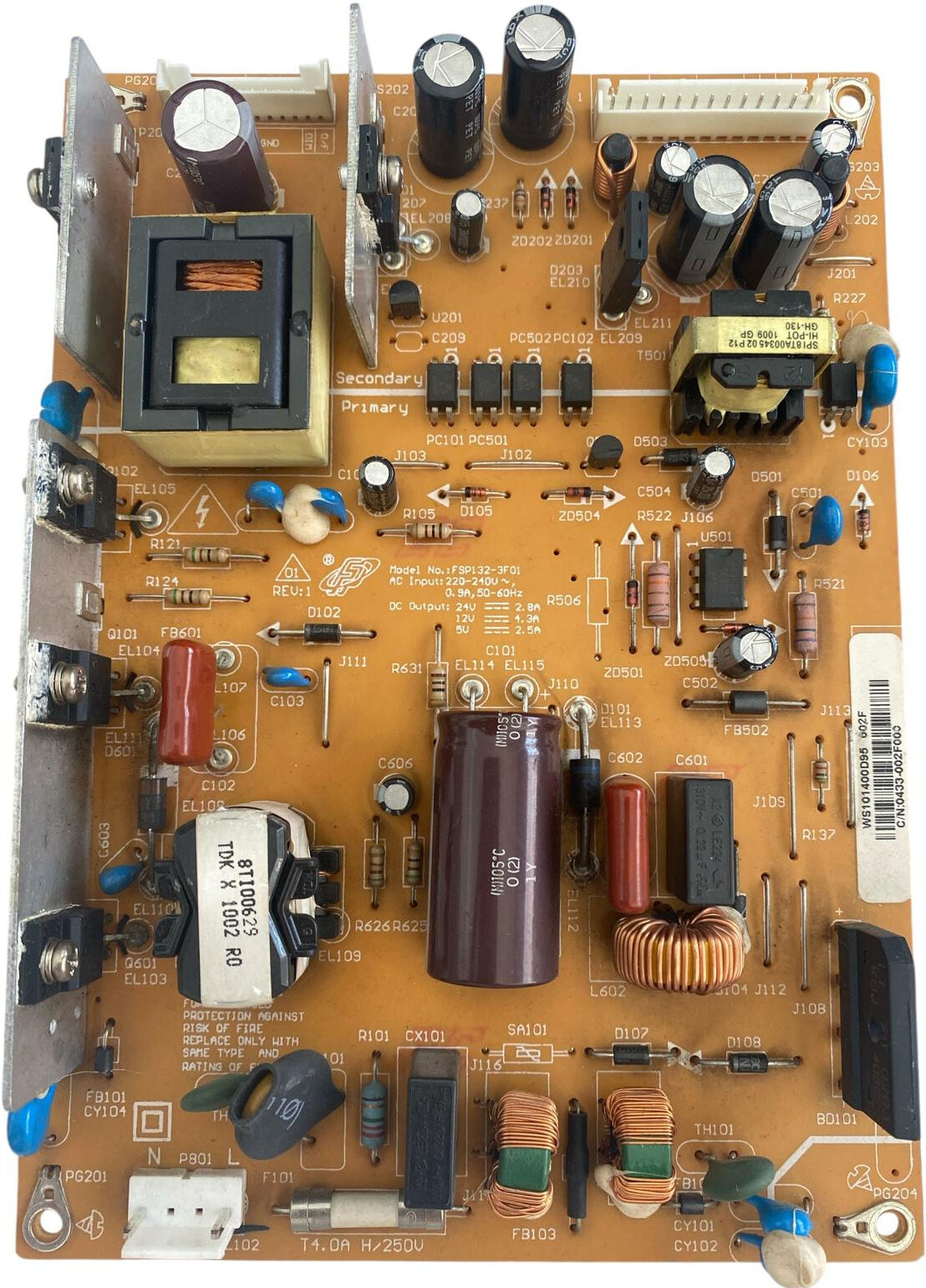

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, FSP (Fortron Source Power) markası tarafından üretilen, 32 inç, 37 inç ve 40 inç LCD televizyon ile ticari ekran modellerinde kullanılan orijinal FSP132-3F01 (Revizyon: REV: 1 / Parça Kodu: WS101400D95 002F / Barkod Kodu: 0433-002F000) dâhili televizyon besleme kartıdır (Power Supply Unit / SMPS Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (5V / 2.5A), ana kart ve mantık katlarını besleyen kararlı DC regülasyon çıkışları (12V / 4.3A) ve dâhili inverter/ses katını besleyen yüksek akımlı hatlar (24V / 2.8A) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde orta bölümde ipek baskı ile FSP132-3F01 model kodu ve sağ kenarda WS101400D95 stok kodu açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 220V-240V şebeke giriş katından giren akım; T4.0A H/250V seramik emniyet sigortası, NTC termistör, çift toroidal EMI filtre bobinleri, X2/Y2 emniyet kondansatörleri ve BD101 köprü diyot ile süzülür. Active PFC katından geçen akım, 1 adet yüksek kaliteli bordo kılıflı 105°C yüksek voltaj ana filtre kondansatörüne ve TDK X 1002 R0 bobinine aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): GH-130 ve T501 SMPS trafo blokları, alüminyum soğutucu panellere monte edilmiş MOSFET ve doğrultucu diyot grupları ile anakart, ses ve inverter katları için gerekli olan kararlı 5V (2.5A), 12V (4.3A) ve 24V (2.8A) DC gerilim hatlarını üretir.

• Optokuplör Hassas Regülasyon Katı: Kart üzerinde sıralanmış optokuplör entegreleri (PC101, PC501, PC502, PC102) üzerinden çıkış voltaj dalgalanmaları anlık takip edilerek ana karta yüksek kararlılıkta gerilim aktarımı sağlanır.
