FSP180-4H02 TV Besleme Kartı SN032LM8-T1F Orijinal Power Supply

Sunny, Axen, Skytech ve uyumlu multibrand LCD televizyon gruplarında kullanılan, özellikle SN032LM8-T1F ekran panel varyasyonuna sahip 26 inç ve 32 inç cihazlarla %100 uyumlu orijinal FSP180-4H02 model koduna sahip televizyon güç besleme kartıdır (Power Supply Board). Şebeke gerilimini süzerek sistem bileşenleri ve arka ışık (backlight) invertör hatları için gerekli olan tüm kararlı DC voltaj çıkışlarını üreten, teknik servis laboratuvarımızda suni yük altında fonksiyon ve stabilite testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın üzerindeki barkod etiketinde FSP180-4H02 modeli açıkça doğrulanmaktadır.

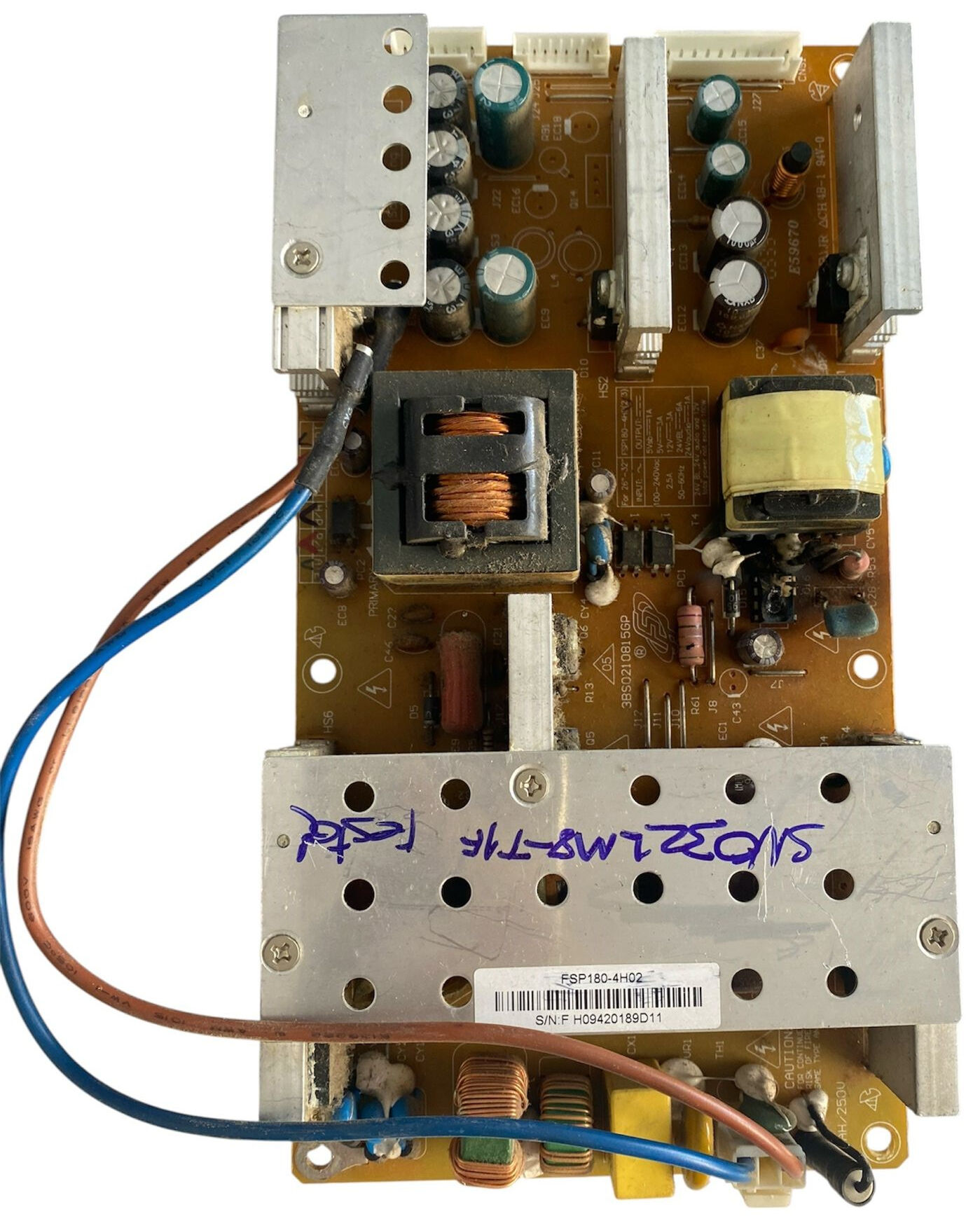

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Şebeke Giriş Filtre Katı (HOT): Alt kısımda yer alan 2 pinli beyaz şebeke giriş konnektörünün hemen yanında yüksek akım koruyucu dikey AH/250V cam sigorta yatağı yer alır. Giriş alanında şebeke parazitlerini engellemek için konumlandırılmış 2 adet dikey bakır sargılı EMI şok bobini, sarı renkli kutupsuz X2 kondansatör, mavi disk filtre kondansatörleri (CY1, CY2) ve koruyucu termistör (TH1) mevcuttur.

• Isıl Dengeli Soğutucu Bloklar ve Güç Katı (PRIMARY): Kart üzerinde termal verimliliği sağlamak amacıyla dikey ve yatay konumlandırılmış 4 adet geniş gri alüminyum soğutucu blok (heatsink) yer almaktadır. Alt kısımdaki delikli en geniş soğutucu bloğun altında yüksek voltajı doğrultan köprü diyotlar ve PFC transistörleri vidalanmıştır. Bu blok üzerinde dükkan içi SN032LM8-T1F Tested teknik notumuz yer alır. Merkez düzlemde ise sarı izole zırhlı büyük dikey güç transformatörü (T4) ile hemen solunda siyah kare yapılı yardımcı trafo konumlandırılmıştır.

• Regülasyon ve Çıkış Konnektör Arabirimi (COLD): Üst kenarda dikey dikey sıralanmış yüksek sıcaklık dayanımlı yeşil ve siyah renkli dikey filtre kondansatör havuzları (EC13, EC15, EC18 vb.) yer alır. Bu katmanda ana karta stabil regüle çalışma voltajlarını (5V, 12V, 24V) aktaran iki adet beyaz konnektör çıkış soket grubu (CN3, CN4) sıralanmıştır. Kart üzerinde dâhili fabrika baskı kodu olan 3BS0210815GP ve E59670 standart tescilleri yer almaktadır.
