Grundig 32VLE 6730 BP TV Güç Besleme Kartı (Power Supply) - Delta APDP-72A1 A 2955039202 Orijinal

Grundig, Arçelik ve Beko televizyon gruplarında sıklıkla tercih edilen 32 inç Grundig 32VLE 6730 BP LED TV serisi (ve aynı besleme şasesini kullanan muadil diğer modeller) için dünya devi Delta Electronics tarafından üretilmiş orijinal güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla led tv anakart tamiri ve panel onarımı çözümleri de sunmaktayız.

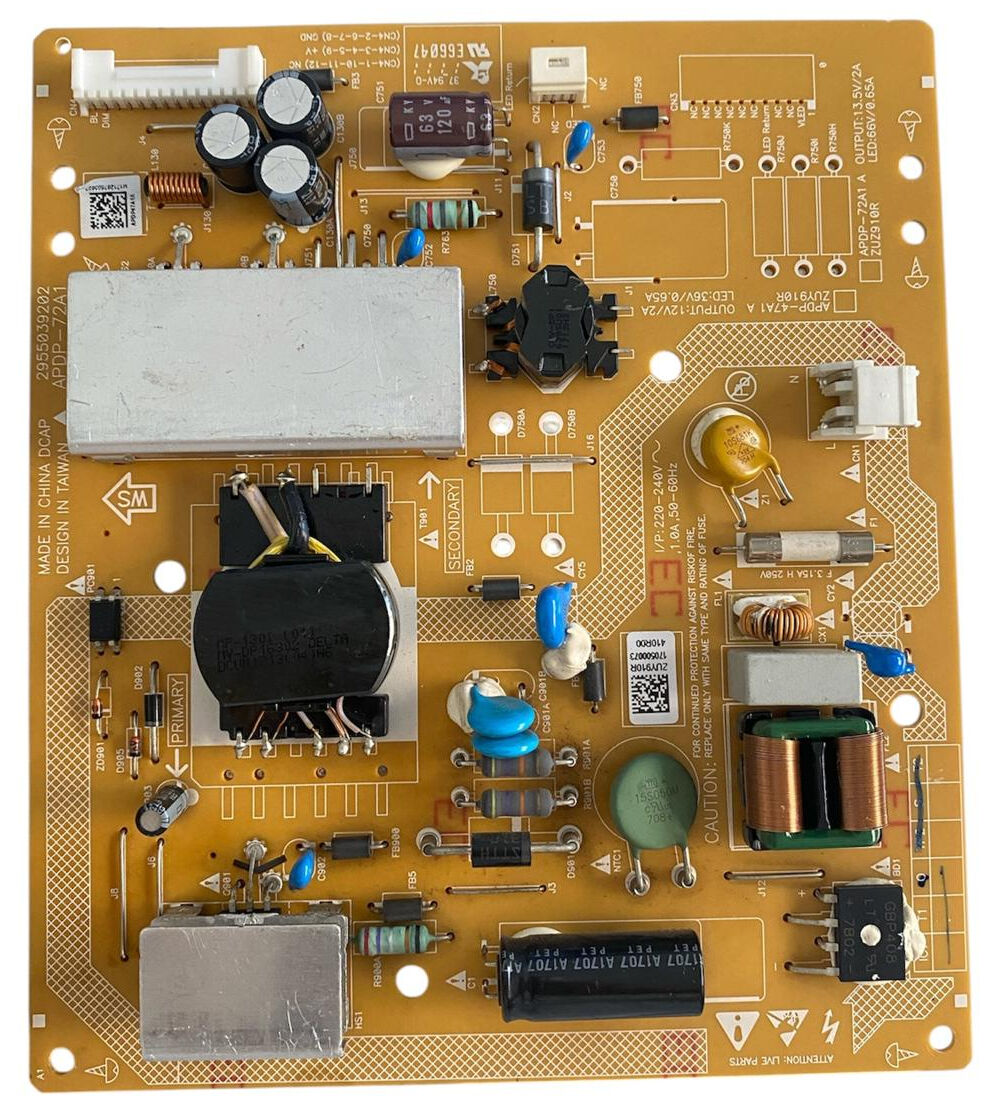

986ce241-6bdb-4dc3-88d9-5bdd02c3c357.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki APDP-72A1 A şase kodunun, 2955039202 parça numarasının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Delta Electronics (Grundig / Arçelik / Beko için üretilmiştir)

• Uyumlu TV Modeli: Grundig 32VLE 6730 BP (ve muadil şaseli 32" modeller)

• PCB Şase Kodu: APDP-72A1 A (ZUZ910R)

• Yedek Parça Kodu (P/N): 2955039202

• Barkod / Stok Bilgisi: ZUV910R / 201205915 404-00 / 170500073 410R00

• Ana Transformatör: MP-130I 1724 HV-OP16302 DELTA

• Giriş Voltajı (AC Input): 220V-240V ~ 50-60Hz 1.0A

• Giriş Koruması: F 3.15A H 250V Gecikmeli Tip Cam Sigorta ve Varistör Koruması

• DC Çıkış Voltaj Değerleri (DC Output):

  • +13.5V === 2A (CN4 konnektörü 3, 4, 5 ve 9 nolu pinler)

  • GND (Şase): CN4 konnektörü 2, 6, 7, 8 ve 12 nolu pinler

  • NC / Kontrol Sinyalleri: 1, 10, 11 nolu pinler

• LED Sürücü Çıkış Değerleri (LED Driver Output): 66V === 0.65A

• Filtre Kondansatör Grubu:

  • 1 adet yatay konumlandırılmış yüksek voltaj kondansatörü

  • 1 adet dikey konumlandırılmış 63V 120µF Rubycon KY Serisi LED Besleme Kondansatörü

• Tasarım Standartları: Design in Taiwan, Made in China DCAP, E66047, 94V-0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Grundig ve Arçelik grubu LED televizyonlarda panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
