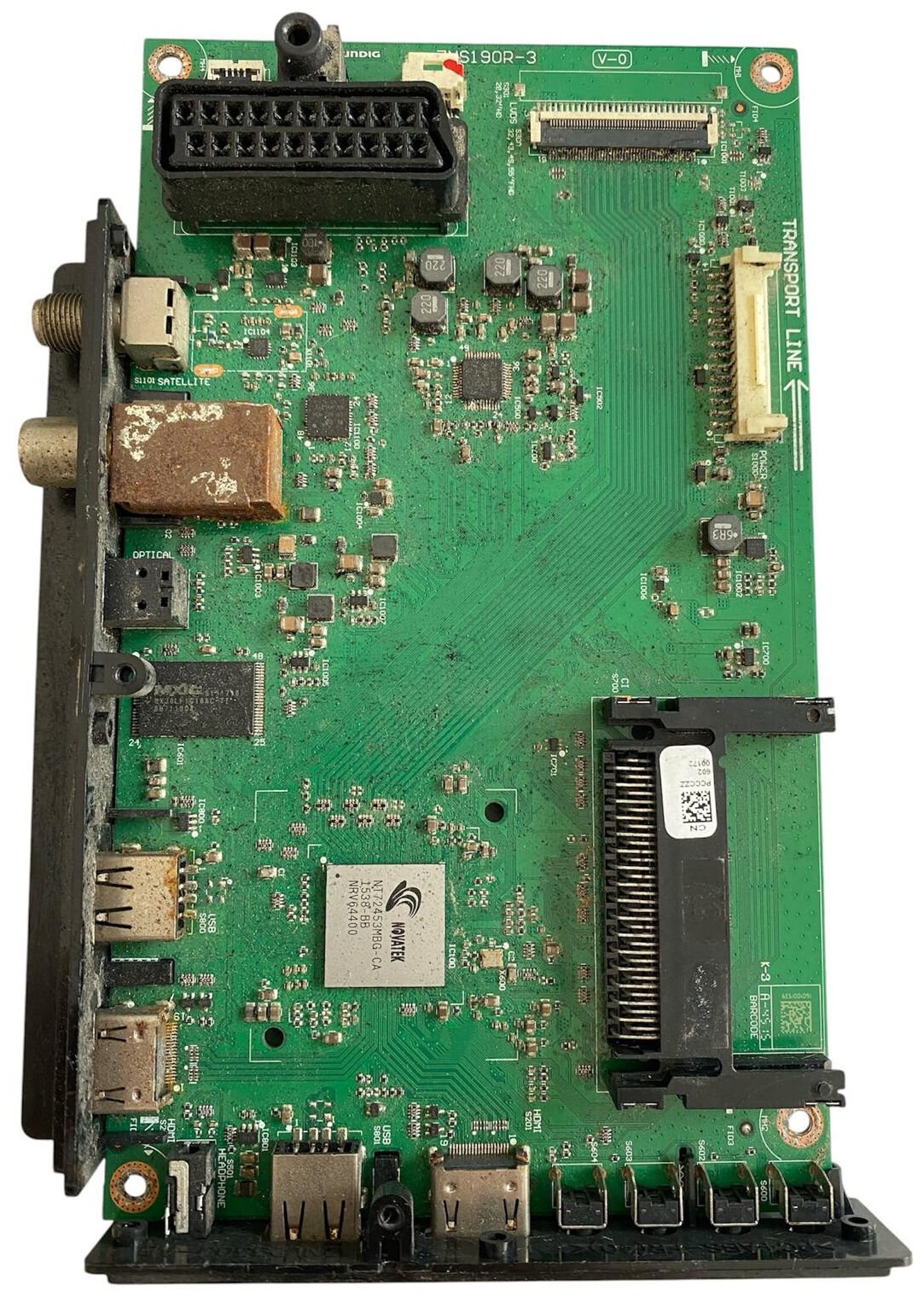

Grundig 43CLE5545BG Anakart – ZNS190R-3 (V-0) Orijinal LED TV Main Board
Grundig ve Arçelik üretimi 43 inç Full HD akıllı LED televizyon projelerinde kullanılan, ZNS190R-3 (Şase kodu: ZNS190R-3 V-0, barkod parça kodu: K-3-A-5-15 / BARCODE) tescilli orijinal televizyon anakartıdır. Yüksek sinyal kararlılığı sunan Novatek NT72453MBG-CA ana dijital kontrol işlemcisi (görüntü motoru) üzerine yapılandırılan bu bord; Grundig’in dinamik kontrast ve tescilli renk optimizasyon algoritmalarını işleyerek panel veri hatlarına hatasız bir şekilde aktarır.
İnce kasa (Transport Line) mimarisine tam uyumlu olan kart üzerinde; harici dijital kaynaklar ve uydu alıcıları için 3 adet HDMI girişi, multimedya dosyalarını oynatmak veya servis yazılım yüklemeleri için 2 adet USB portu, analog sistem arabirimleri için entegre Scart yuvası, PC bağlantıları için VGA konnektörü, harici ses sitemleri için dijital optik ses çıkışı, kulaklık jakı ve CI ortak arayüz ($Common$ $Interface$) modül yuvası yer almaktadır. Atölyemiz teknik servis laboratuvarında; LVDS panel veri yolları, HDMI seçici entegreleri, regülatör hatları ve eeprom flash veri döngüleri kontrol edilerek onaylanmış TEST OK durumundaktadır.
UYUMLU MODELLER:
-
Grundig / Arçelik TV Serileri: Başta Grundig 43CLE5545BG modeli olmak üzere; arka sac port kombinasyonları, besleme soket pin şeması ve ZNS190R-3 şase baskısı eşleşen Arçelik, Beko ve Grundig 43 inç LED televizyonlar.
-
Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: ZNS190R-3 (V-0), Beyaz Kare Barkod Kodu: K-3-A-5-15 / BARCODE (1601001519), Ana Kontrol İşlemcisi: NOVATEK NT72453MBG-CA, Flash Bellek Entegresi: MXIC, Arka Sac Tanımı: TRANSPORT LINE.
-
Uyumlu Ekran Panelleri: Full HD ($1920 \times 1080$) çözünürlüğe sahip, bu şasenin T-CON kontrol hattı ve yazılım parametreleriyle senkronize çalışan 43 inç uyumlu LED ekran panelleri.
⚠️ TEKNİK NOT: Ana dijital kontrol kartıdır (Main Board). Grundig ve Arçelik cihazlarda elektrik kesintileri veya yazılım çökmelerine bağlı olarak cihazın logoda takılı kalması, stand-by ışığının yanıp sönmesine rağmen televizyonun hiç açılmaması veya HDMI portlarının çalışmaması gibi arızalar doğrudan bu ana kart kaynaklıdır. Sipariş vermeden önce cihazınızın arkasını açarak arızalı kartın üzerindeki ZNS190R-3 kodunu ilan fotoğraflarımızla birebir karşılaştırarak satın alınız.
